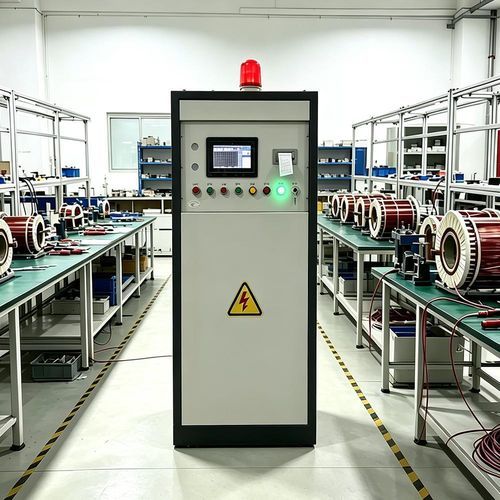

Testeur de rigidité diélectrique haute tension UHV-316Z

multipointde conformité électrique

Présentation du produit
Le UHV‑316Z est un testeur d'impulsions de tenue électrique inter‑spires destiné à détecter les défauts d'isolement entre couches et spires sur des composants bobinés (moteurs, transformateurs). Il utilise la comparaison de formes d'onde de surtension et applique des impulsions haute tension contrôlées pour identifier les non‑coïncidences et les défauts localisés.

Caractéristiques du produit

• Interface intuitive : écran tactile LCD couleur avec assistance et saisie rapide des paramètres.
• Auto‑diagnostic et guidage : contrôles intégrés pour réduire les erreurs de configuration.
• Large stockage de paramètres : jusqu'à 72 jeux de paramètres incluant des formes d'onde standards pré‑saisies pour des tests reproductibles.
• Mesures temporisées automatisées : enchaînement de tests programmé avec affichage en temps réel de la tension et de la durée.
• Affichage multi‑phase en temps réel : affichage simultané et coloré des formes d'onde pour faciliter la comparaison entre phases.
• Analyse et archivage automatisés : analyse instantanée, rapports d'erreurs inter‑phases et enregistrement automatique jusqu'à 1 000 dossiers de test.
• Mise à l'échelle ajustable : échelle d'affichage ajustable pour objets et sensibilités différentes.
• Support circuit unique (≥10 kV) : stockage de formes d'onde de référence pour essais d'enroulements formés.
• Protection de mise à la terre : détection continue de l'équipotentialité empêchant ou interrompant les tests en cas de terre défaillante.
• Conçu pour l'atelier : imprimante panneau et armoire autonome pour une intégration facile en production sans PC externe.

Paramètres techniques

• Tension d'essai : réglable en continu 3,5–35 kV, affichage numérique, précision ≤±5%
• Fréquence des impulsions : 6,25 Hz
• Temps de montée de l'impulsion : 0,1–0,5 μs
• Capacitance stockage / Énergie max. : 0,047 μF / 28,8 J
• Temps de mesure par phase : 0–99 s, réglable en continu, affichage numérique
• Mode de mesure : circuit unique, test temporisé par phase
• Affichage des formes d'onde : écran tactile LCD couleur, affichage multi‑phase simultané
• Modes de jugement : aire différentielle, différence d'aire, différence de fréquence (combinés)
• Jeux de paramètres : 72
• Enregistrement des tests : 1000 groupes
• Sortie d'impression : micro‑imprimante intégrée au panneau
• Champ d'application : enroulements moteurs mono/triphasés, Tension nominale ≤10,5 kV
• Alimentation : 220 V ±2 %, 50/60 Hz ; ≥4 kVA
• Structure : armoire autoportante
• Température de fonctionnement : 5–35 °C
• Humidité relative : ≤75%
• Sécurité électrique : résistance d'isolement (entrée alimentation à châssis) ≥20 MΩ ; supporte 1500 V/50 Hz pendant 1 min sans arc ni rupture

Applications et sécurité

• Adapté aux contrôles en production, au contrôle qualité et aux essais R&D des enroulements moteurs et transformateurs.
• Fournit des jugements quantitatifs reproductibles pour les tests en série et la conformité aux spécifications fabricant.
• Fonctions de sécurité intégrées (détection de terre, épreuves diélectriques, isolation de l'armoire) pour protéger l'opérateur lors des essais haute tension.
• Enregistrements et rapports imprimables pour traçabilité et documentation qualité.
