Banc d'essai de couple UHV-316L

températurede fuitede résistance

Présentation du produit:

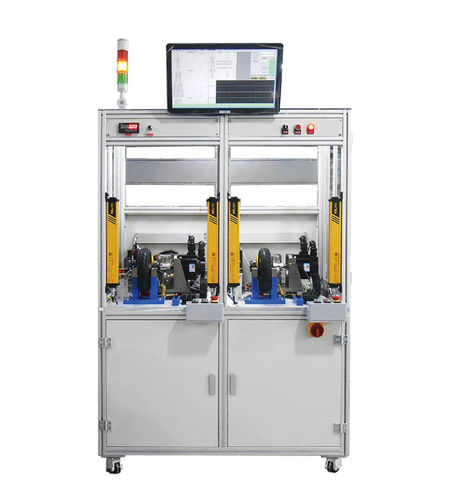

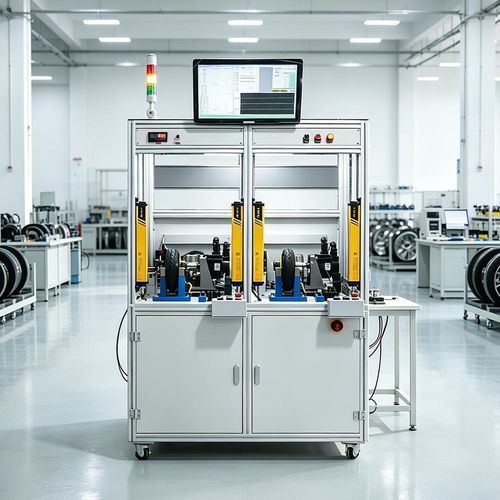

Le banc d'essai automatique UHV-316L est conçu pour le test électrique final des moteurs moyeux à aimant permanent sans pneu, en utilisant le trou de valve comme liaison au dynamomètre. Il évalue automatiquement la conformité aux limites de contrôle définies pour chaque essai et génère des rapports complets.

Caractéristiques produit:

• Séquence de test automatique pour résistance DC, résistance d'isolement, essai à vide, essai sous charge et autres paramètres électriques et de performance clés.
• Jugement qualité automatique selon limites configurées ; saisie manuelle des données possible.
• Génération automatique de rapports et stockage des données avec fonction de requête pour traçabilité.
• Configuration monoposte : teste un seul moteur à la fois ; courant DC de test maximal ≤ 300 A.
• Dispositifs de sécurité : verrouillage, alarme sonore/visuelle et arrêt d'urgence.
• Lecture de code intégrée pour récupération des paramètres produit ; export/stockage des données compatible MES.
• Moteur AC utilisé comme dispositif de charge avec couple réglable linéairement et brides de montage interchangeables pour large compatibilité.
• Fixation moteur à démontage rapide adaptée aux moteurs connectés par trou de valve.

Éléments de test:

• Inspection visuelle : contrôle manuel de l'assemblage, propreté et absence de dommages avant montage.
• Essai à vide : mesure tension, courant, vitesse, sens de rotation et puissance ; contrôle manuel du bruit possible.
• Essai de performance en charge : courbe couple-vitesse, courbe puissance-vitesse, carte d'efficacité, essai de montée en température selon cycles de service et essais de surcharge sélectionnables.
• Essai rotor bloqué.
• Essai de freinage régénératif.
• Mesure de la résistance d'isolement.
• Test de force électromotrice inverse (Back EMF).
• Essai de tenue aux tensions secteur.

Paramètres produit:
Élément de test | Plage de mesure | Précision | Remarques
Résistance DC | 0,01~1000 Ω | Classe 0.2 |
Résistance d'isolement | DC 500 V / 1~500 MΩ | Classe 5.0 | Déduction automatique du bruit de fond
Tension de tenue fréquence secteur | AC 400~2000 V | Classe 2.0 | Durée d'essai 1~60 s réglable
Courant de fuite | 1~100 mA | | Déduction automatique; protection contre les claquages
Mesure électrique - Courant | DC 1 A~300 A | Classe 0.5 | Courant DC de test maximal ≤ 300 A
Mesure électrique - Tension | DC 10~96 V | |
Essai de charge - Vitesse | 0~1000 rpm | Classe 0.5 |
Essai de charge - Couple | 1~300 Nm | |

Caractéristiques techniques:

• Modèle : UHV-316L
• Application : test électrique final des moteurs moyeux à aimant permanent (sans pneu, connexion par trou de valve)
• Courant DC de test maximal : ≤ 300 A
• Plage résistance DC : 0,01~1000 Ω (Classe 0.2)
• Résistance d'isolement : DC 500 V, 1~500 MΩ (Classe 5.0) avec déduction automatique du bruit de fond
• Tension de tenue fréquence secteur : AC 400~2000 V (Classe 2.0), durée 1~60 s réglable
• Mesure du courant de fuite : 1~100 mA avec déduction de fond et protection contre claquage
• Mesures électriques : courant DC 1~300 A (Classe 0.5); tension DC 10~96 V
• Essais de charge : vitesse 0~1000 rpm (Classe 0.5); couple 1~300 Nm
• Configuration monoposte avec moteur AC en charge et couple réglable linéairement
• Sécurité : verrouillage, alarmes sonores/visuelles, arrêt d'urgence
• Fonctions de données : acquisition automatique, jugement logiciel, génération de rapports, stockage et requête, prise en charge MES
• Extras : lecture de code intégrée; brides de montage interchangeables pour compatibilité étendue
