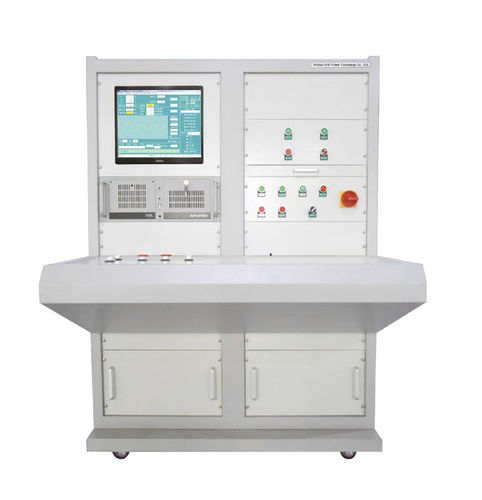

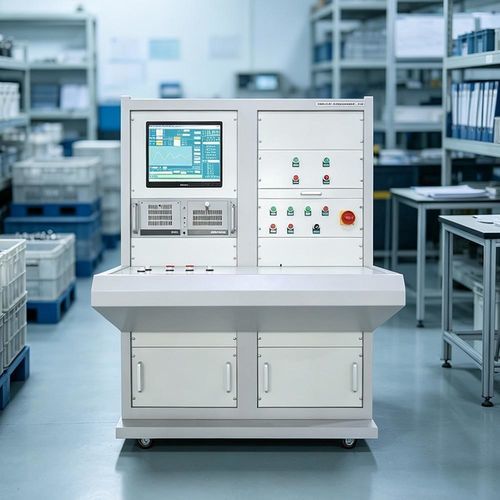

Banc d'essai de tension UHV-316D

de courantpour le sens de rotationde résistance

Introduction produit:
Le banc d'essai stator UHV-316D est conçu pour le contrôle des stators de générateurs monophasés et triphasés et prend en charge les enroulements 3, 6, 9 et 12 fils. Il utilise une méthode de câblage à 2 canaux et convient aux stators 3 fils et 6 fils des moteurs nouvelle énergie jusqu'au cadre H355.

Essais standard:

• Mesure de résistance DC
• Mesure de résistance d'isolement (DC 500 V)
• Test d'isolement inter-tours
• Essai de tenue à la tension en fréquence secteur (AC jusqu'à 5000 Vac)
• Mesure d'équilibre de courant d'enroulement
• Test du sens de rotation

Essais optionnels:

• Mesure d'inductance
• Test d'équilibre de courant
• Test du sens de rotation du champ magnétique

Caractéristiques produit:

• Affichage simultané des résultats avec stockage de données intégré et fonction d'impression
• Interrupteur de sécurité actionné au pied pour la protection de l'opérateur
• Fixture de test frontale adaptée aux stators de taille moyenne et petite
• Mesures rapides adaptées aux environnements de production en série

Paramètres produit:
Item d'essai — Plage de mesure — Précision — Remarques
Résistance DC — 0,01–2000 Ω — Classe 0.2 — Compensation automatique de la température; temps d'essai réglable
Résistance d'isolement — DC 500 V — 1–500 MΩ — Classe 5.0 — Déduction automatique de l'isolement de fond; temps de mesure réglable
Test inter-tours — DC 400–5000 Vp — Classe 2.0 — Temps de montée 0,2 μs; sensibilité de détection jusqu'à 1/400 tours
Essai de tenue à la fréquence secteur — AC 400–5000 Vac — — Temps d'essai réglable 1–60 s; déduction automatique du courant de fuite et protection contre les claquages
Courant de fuite — 1–100 mA — — Déduction automatique du courant de fuite de fond

Spécifications techniques:

• Modèle : UHV-316D
• Types d'enroulement pris en charge : 3, 6, 9, 12 fils; méthode de câblage 2 canaux pour stators 3/6 fils
• Taille de cadre applicable : jusqu'à H355
• Fonctions de mesure : résistance DC, isolement, inter-tours, tenue à la tension en fréquence secteur, équilibre de courant, sens de rotation
• Gestion des données : affichage simultané, stockage intégré et impression
• Sécurité : interrupteur de sécurité actionné au pied; protection contre les claquages lors des essais haute tension
