Banc d'essai de tension UHV-316D

de fuitepour le sens de rotationde courant

Introduction produit :

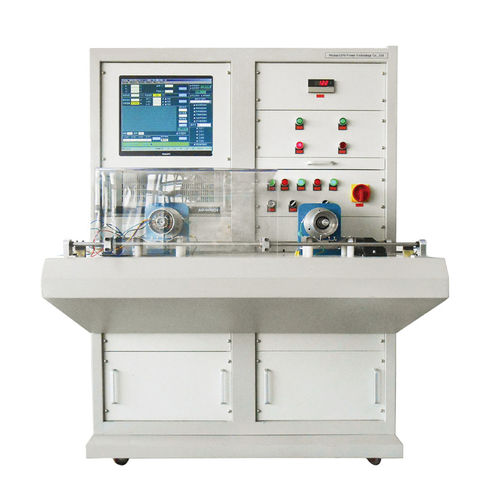

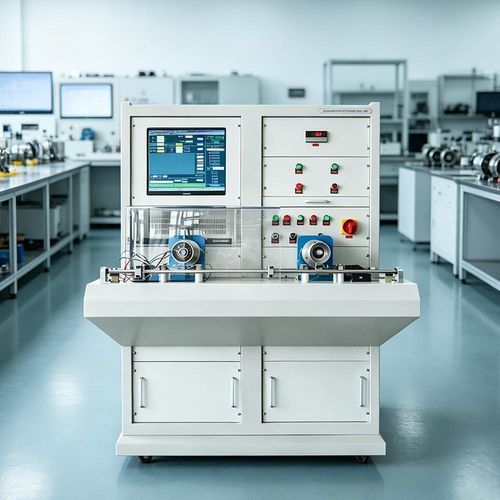

Le système de test de stator UHV-316D est conçu pour les essais en production et en R&D des stators de générateurs monophasés et triphasés. Il prend en charge les enroulements 3, 6, 9 et 12 fils, utilise une méthode de câblage à 2 canaux et convient pour les stators 3 et 6 fils des moteurs nouvelle énergie jusqu'au cadre H355.

Essais standard :

• Mesure de résistance continue (DC)
• Mesure de la résistance d'isolement
• Test d'isolement inter-enroulements (impulsion)
• Essai de tenue en tension à la fréquence industrielle
• Test d'équilibre des courants d'enroulement
• Contrôle du sens de rotation

Essais optionnels :

• Mesure d'inductance
• Test d'équilibre de courant
• Test du sens de rotation du champ magnétique

Caractéristiques produit :

• Affichage simultané des résultats avec stockage des données et fonction d'impression intégrée
• Interrupteur de sécurité actionné au pied pour un fonctionnement sûr
• Montage d'essai frontal adapté aux stators moyens et petits
• Mesures rapides adaptées aux lignes de production (moteurs d'appareils électroménagers, pompes, etc.)

Paramètres produit :
Essai | Plage de mesure | Précision | Description des performances
Résistance DC | 0,01 ~ 2000 Ω | Classe 0.2 | Compensation automatique de température; temps d'essai réglable
Résistance d'isolement | DC 500 V / 1 ~ 500 MΩ | Classe 5.0 | Déduction automatique de l'isolement de fond; temps de mesure réglable
Test inter-enroulements | DC 400 ~ 3000 Vp | Classe 2.0 | Temps de montée 0,2 μs; détection jusqu'à 1/400 tours
Tenue à la fréquence industrielle - Tension | AC 400 ~ 3000 Vac | — | Temps d'essai réglable 1 ~ 60 s
Tenue à la fréquence industrielle - Courant de fuite | 1 ~ 100 mA | — | Déduction automatique du courant de fuite de fond; protection contre les claquages

Spécifications techniques :

• Modèle : UHV-316D
• Enroulements pris en charge : 3, 6, 9, 12 fils
• Méthode de câblage : 2 canaux
• Cadre moteur applicable : jusqu'à H355 (moteurs nouvelle énergie)
• Plage résistance DC : 0,01 ~ 2000 Ω, Classe 0.2, compensation automatique de température
• Résistance d'isolement : DC 500 V, 1 ~ 500 MΩ, Classe 5.0, déduction automatique de l'isolement de fond
• Tension test inter-enroulements : DC 400 ~ 3000 Vp, Classe 2.0, temps de montée 0,2 μs, détection jusqu'à 1/400 tours
• Tenue à la fréquence industrielle : AC 400 ~ 3000 Vac, temps d'essai 1 ~ 60 s réglable
• Mesure du courant de fuite : 1 ~ 100 mA, déduction automatique et protection contre les claquages
• Fonctions : affichage combiné des résultats, stockage et impression, montage frontal d'essai, interrupteur de sécurité au pied, mesures haute vitesse pour production
