Banc d'essai pour moteur UHV-316

températurede puissancede courant

Présentation du produit:
Le banc d'essai moteur UHV-316 est un système d'essai personnalisé, non standard, conforme aux normes nationales applicables (par ex. GB/T755-2019). Il est conçu pour réaliser des séquences d'essais complexes sur moteurs asynchrones triphasés basse et haute tension ainsi que sur moteurs à courant continu, et peut être configuré selon les exigences techniques du client et les types de moteurs.

Fonctionnalités principales:

• Architecture modulaire permettant des séquences d'essais configurables et une évolutivité selon les classes de moteurs.
• Système de mesure et de contrôle basé sur un ordinateur industriel, commande PLC et instruments d'affichage numérique.
• Tous les composants (banc, armoires de contrôle, boîtiers) avec finition pulvérisée et étiquettes imprimées durables.
• Tous les équipements et matériaux d'installation sont neufs; la documentation et les plans utilisent les unités SI.

Alimentation et configuration:
Tension d'alimentation : 460 V
Fréquence : 60 Hz
Phase : 3 Phase
Capacité nominale : ≥ 500 KVA

Capacité d'essai:
1) Moteur asynchrone triphasé basse tension — Tension nominale : 230 V–660 V — Fréquence d'essai : sinusoïdale 50 Hz / 60 Hz — Plage d'essai à vide : 3 kW–1250 kW — Remarque : les moteurs de forte puissance peuvent être testés en basse tension et tourner à pleine vitesse.
2) Moteur asynchrone triphasé haute tension — Tension nominale : 3 kV–13,2 kV — Fréquence d'essai : sinusoïdale 50 Hz / 60 Hz — Plage d'essai à vide : 50 kW–8000 kW.
3) Moteur CC — Tension nominale : ≤ DC 800 V — Mode d'essai : CC — Plage d'essai à vide : 100 kW–800 kW.

Principaux paramètres d'essai et précision:
Tension AC (basse tension) : 10–700 Vac — Précision : ±0,2% FS
Courant AC (basse tension) : 1–1200 A — Précision : ±0,2% FS
Courant AC (haute tension) : 1–500 A — Précision : ±0,2% FS
Courant DC : 1–500 A — Précision : ±0,2% FS
Résistance DC : 0,005–2000 Ω — Précision : ±0,2% FS
Température : -20–200 °C — Précision : ±1 °C
Fréquence : 45–65 Hz — Précision : ±0,1 Hz

Illustrations / photos:

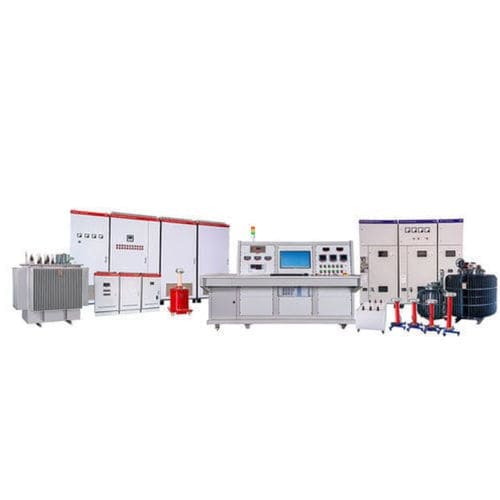

Images produit disponibles montrant le banc d'essai, les armoires de contrôle et l'installation complète.

Spécifications techniques:

• Modèle : UHV-316 (banc d'essai moteur)
• Tension d'alimentation : 460 V
• Fréquence : 60 Hz
• Phase : 3 Phase
• Capacité nominale : ≥ 500 KVA
• Plage d'essai moteurs basse tension : 230 V–660 V, 3 kW–1250 kW, 50/60 Hz
• Plage d'essai moteurs haute tension : 3 kV–13,2 kV, 50 kW–8000 kW, 50/60 Hz
• Plage d'essai moteurs CC : ≤ DC 800 V, 100 kW–800 kW
• Mesure tension AC (basse) : 10–700 Vac, ±0,2% FS
• Mesure courant AC (basse) : 1–1200 A, ±0,2% FS; (haute) 1–500 A, ±0,2% FS
• Mesure courant DC : 1–500 A, ±0,2% FS
• Résistance DC : 0,005–2000 Ω, ±0,2% FS
• Température : -20–200 °C, ±1 °C
• Fréquence : 45–65 Hz, ±0,1 Hz
• Contrôle et mesure : ordinateur industriel, PLC, instruments d'affichage numérique
