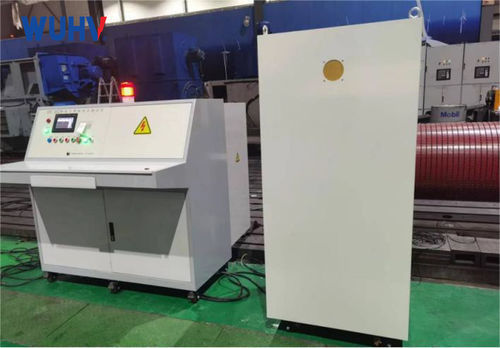

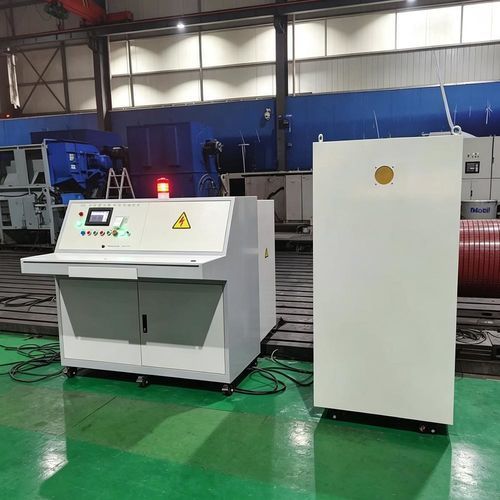

Diélectrimètre haute tension UHV-316N

DCACde conformité électrique

Présentation du produit
Le UHV-316N est un appareil intelligent de mesure de la tenue aux tensions en fréquence secteur, destiné aux essais sur moteurs monophasés et triphasés AC/DC, transformateurs et bobines électriques. Il respecte les exigences techniques des normes nationales et industrielles. L'appareil propose des fonctions complètes, une utilisation simple et des protections intégrées. La tension de sortie et la puissance peuvent être adaptées sur demande.

Caractéristiques du produit

• Interface utilisateur : Écran couleur tactile avec indications guidées et auto-diagnostic pour une utilisation intuitive.
• Stockage des paramètres : Plusieurs groupes de stockage pour sauvegarder des jeux de paramètres et des résultats distincts.
• Affichage temps réel : Affichage en temps réel des valeurs mesurées et des courbes de tension et de courant de fuite.
• Régulation de tension & protection : Régulation électronique de la tension de test avec protection complète contre les surtensions.
• Sortie préréglée et stable : Tension de sortie préréglable, algorithme d'approche pour atteindre la consigne et maintien d'une tension stable pendant la durée d'essai.
• Protection contre surcourant : Alarme sonore/visuelle, coupure automatique de la haute tension et remise à zéro du régulateur si le courant de fuite dépasse la valeur définie.
• Détection de mise à la terre : Protection de mise à la terre en temps réel interdisant ou arrêtant les essais en cas de mise à la terre instable.
• Imprimante intégrée : Micro-imprimante intégrée pour l'impression des données et résultats stockés.

Paramètres du produit
Modèle : UHV-316N
Tension de sortie max. : 30kV
Plage de sortie de tension : 0,01–30kV, réglage continu
Plage de mesure de tension : (5–100)% de 30kV
Précision de mesure de tension : (5% de la lecture + 1 chiffre) ; résolution : 0,01kV
Courant de sortie max. : 1000mA
Plage de sortie de courant : 0,01–1000mA, réglage continu
Plage de mesure du courant de fuite : (5–100)% de 100 (conversion automatique de gamme)
Précision du courant de fuite : (5% de la lecture + 1 chiffre) ; résolution : 0,01mA
Puissance de sortie : 30kVA
Circuit de sortie : Circuit unique (une série de bornes de sortie)
Alimentation : 220V (triphasé) ±5%, 50Hz ±5%
Groupes de stockage de paramètres : 36 groupes
Point de départ du stockage d'enregistrements : 1–240 groupes (stockage désactivé si positionné à 0)
Sécurité électrique : Résistance d'isolement ≥20MΩ entre l'entrée d'alimentation et l'enveloppe métallique non sous tension ; tenue diélectrique : 1,5kV/50Hz pendant 1 min sans claquage ni arc
Conditions d'exploitation : 0~40°C ; humidité relative ≤80%
Structure : Armoire combinée

Caractéristiques / spécifications techniques

• Modèle : UHV-316N
• Tension de sortie maximale : 30kV
• Courant de sortie maximal : 1000mA
• Puissance de sortie : 30kVA
• Plage de tension : 0,01–30kV (continu)
• Plage de courant : 0,01–1000mA (continu)
• Stockage : 36 groupes de paramètres ; stockage d'enregistrements 1–240 groupes
• Alimentation requise : 220V (triphasé) ±5%, 50Hz ±5%
• Conditions de fonctionnement : 0~40°C, HR ≤80%
