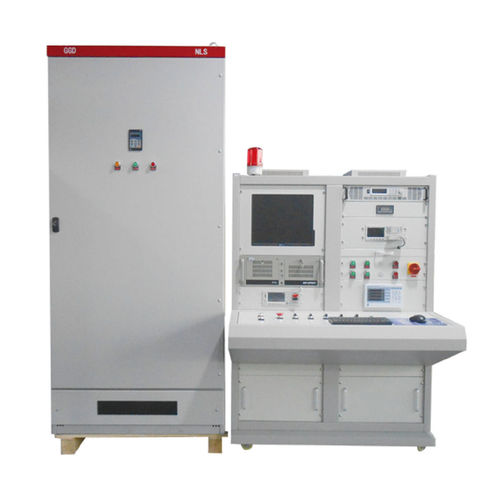

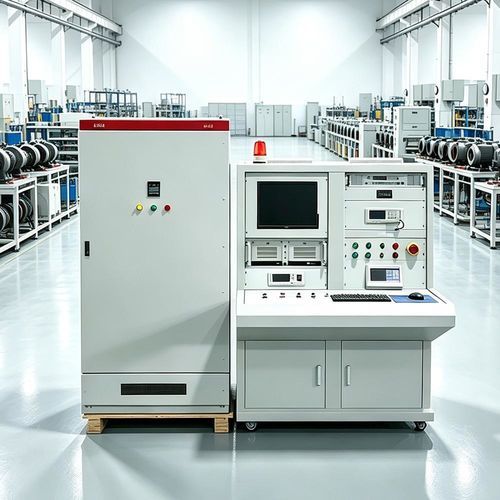

Banc d'essai électrique UHV-316C

automatiquepour moteurréseau AC triphasé

Présentation du produit :
Le banc d'essai moteur UHV-316C est conçu pour le contrôle en usine des petits et moyens moteurs asynchrones monophasés et triphasés. Le banc intègre une alimentation d'essai à fréquence variable et automatise la vérification des critères d'acceptation standard des moteurs.

Caractéristiques :

• Affichage des résultats en temps réel avec stockage de données intégré et impression pour des rapports d'essai traçables.
• Stockage des paramètres standards pour comparaison rapide et jugement automatique conforme/non conforme.
• Test simultané de plusieurs moteurs pour augmenter le débit lors du contrôle de production.
• Mesures haute précision, cycles de test rapides et forte immunité aux perturbations électromagnétiques pour des essais fiables sur site.
• Logiciel sous Windows et conception modulaire matérielle pour une configuration, une maintenance et un étalonnage facilités.

Paramètres produit :
Élément de test | Plage de mesure | Précision | Description
Température | -40–150℃ | ±1℃ | Mesure de la température ambiante
Résistance DC | 0,01–2000 Ω | Classe 0.2 | 6 plages de mesure, compensation automatique de température
Résistance d'isolement | DC 500 V / 1–500 MΩ | Classe 5.0 | Déduction automatique du fond
Test inter-enroulement (surge) | 400–3000 Vp | Classe 5.0 | Temps de front 0,2 μs, jugement automatique des enroulements adjacents à 1/200 tours
Tension d'essai en fréquence industrielle (tension) | AC 400–3000 V | Classe 2.0 | Durée réglable 1–60 s
Tension d'essai en fréquence industrielle (courant de fuite) | 1–50 mA | — | Déduction automatique du fond, protection contre les claquages
Mesure paramètres électriques (courant) | 0,1–100 A | Classe 0.5 | —
Mesure paramètres électriques (tension) | 30–750 V | Classe 0.5 | —
Mesure paramètres électriques (fréquence) | 50/60 Hz (asynchrone) | — | —

Spécifications techniques :

• Modèle : UHV-316C
• Plage de puissance nominale : 0,12 kW–37 kW (monophasé & triphasé)
• Destiné au contrôle usine des moteurs asynchrones petits et moyens
• Alimentation d'essai à fréquence variable intégrée
• Capacités de mesure : résistance DC, résistance d'isolement, test inter-enroulement (surge), paramètres électriques, tension d'essai en fréquence industrielle
• Plage de température mesurable : -40 à 150℃ (±1℃)
• Résistance DC : 0,01–2000 Ω (classe 0.2), 6 plages, compensation automatique de température
• Résistance d'isolement : DC 500 V, 1–500 MΩ (classe 5.0), déduction automatique du fond
• Tension de test inter-enroulement : 400–3000 Vp (classe 5.0), front d'onde 0,2 μs, jugement adjacent à 1/200 tours
• Tension d'essai en fréquence industrielle : AC 400–3000 V (classe 2.0), durée 1–60 s réglable ; courant de fuite 1–50 mA avec protection contre les claquages
• Paramètres électriques : courant 0,1–100 A (classe 0.5) ; tension 30–750 V (classe 0.5) ; fréquence 50/60 Hz
• Fonctions : affichage en temps réel, stockage et impression des données, stockage des paramètres standards, test multi-moteurs, jugement automatique sous Windows, conception modulaire
