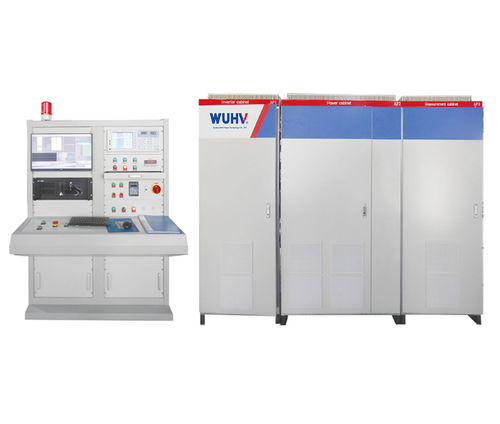

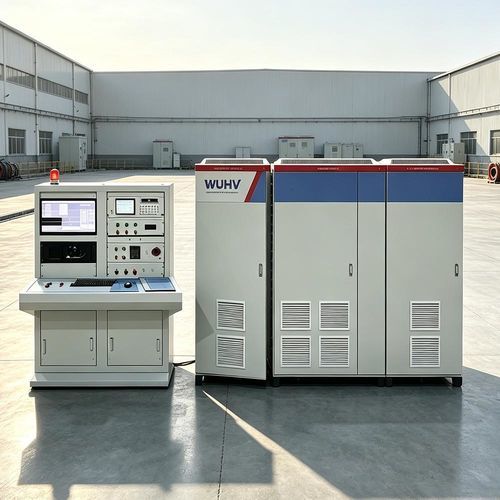

Banc d'essai de courant UHV-316C

de puissancede fuiteélectrique

Présentation du produit :
Le banc d'essai moteur UHV-316C est conçu pour le contrôle en usine des moteurs asynchrones monophasés et triphasés de petite et moyenne puissance. Il intègre une alimentation d'essai à fréquence variable et automatise les mesures ainsi que le jugement conforme/non conforme selon des paramètres standards enregistrés.

Fonctions principales :

• Mesure de la résistance continue (DC)
• Mesure de la résistance d'isolement
• Essai de surtension inter-enroulements (inter-turn)
• Mesure des paramètres électriques (tension, courant, fréquence)
• Essai de tenue en tension à fréquence industrielle et mesure du courant de fuite

Caractéristiques clés :

• Affichage des résultats en temps réel avec stockage local des données et fonction d'impression
• Stockage des paramètres standards pour acceptation automatisée et comparaison rapide
• Essais simultanés de plusieurs moteurs pour augmenter le débit de contrôle
• Haute précision, cycles de test rapides et forte immunité aux perturbations électromagnétiques pour usage industriel
• Jugement automatique sous Windows et conception modulaire facilitant maintenance et étalonnage

Paramètres produit :
Test item — Plage de mesure — Précision — Description
Température — -40~150℃ — ±1℃ — Mesure de la température ambiante
DC Resistance — 0.01~2000Ω — Classe 0.2 — 6 gammes de mesure, compensation automatique de la température
Insulation Resistance — DC 500V / 1~500MΩ — Classe 5.0 — Déduction automatique du fond
Inter-turn Test — 400~3000Vp — Classe 5.0 — Front d'onde 0.2μs ; détection des défauts tour-à-tour adjacents jusqu'à 1/200 tours
Power Frequency Withstand Voltage — AC 400~3000V — Classe 2.0 — Durée d'essai réglable 1~60 s
Leakage Current — 1~100mA — — Déduction automatique du fond ; protection anti-claquage
Electrical Parameter Test — Courant : 0.1A~50A / 50A~200A / 100A~1000A — Classe 0.5 — Plusieurs gammes de courant
Electrical Parameter Test — Tension : 30~750V — Classe 0.5 —
Electrical Parameter Test — Fréquence : 50/60Hz (asynchrone) — — —

Spécifications techniques :

• Modèle : UHV-316C
• Application : Contrôle usine pour moteurs asynchrones monophasés et triphasés de petite et moyenne taille
• Alimentation d'essai : Alimentation à fréquence variable intégrée
• Traitement des données : Affichage en temps réel, stockage local et enregistrement d'impression
• Automatisation : Stocke les paramètres moteurs standards et effectue un jugement automatique conforme/non conforme
• Conception : Modulaire pour faciliter la maintenance et l'étalonnage
• Plages et précisions de mesure : voir 'Paramètres produit' ci‑dessus
