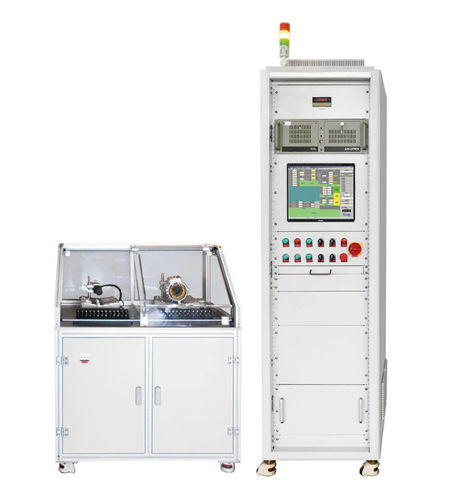

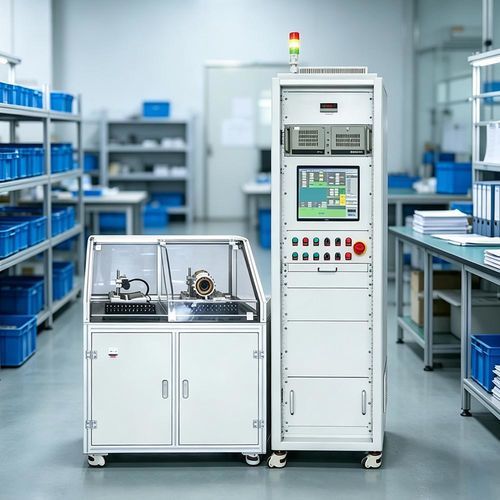

Banc d'étalonnage et d'essai de résistance UHV-316D

pour le sens de rotationde calibrationde courant

Présentation du produit :
Le banc d'essai UHV-316D est conçu pour les tests en production et en atelier des stators monophasés et triphasés. Il mesure les bobinages 3, 6, 9 et 12 fils en adoptant une méthode de câblage 2 canaux et convient aux stators de moteurs nouvelle énergie jusqu'à la taille de bâti H355.

Essais standard :

• Mesure de la résistance continue (DC)
• Mesure de la résistance d'isolement (DC 500 V)
• Essai d'isolement interspires
• Essai de tenue diélectrique en fréquence secteur
• Contrôle de l'équilibre des courants de bobinage
• Vérification du sens de rotation

Essais optionnels :

• Mesure d'inductance
• Test d'équilibre des courants
• Test du sens de rotation du champ magnétique

Caractéristiques :

• Affichage complet des résultats avec présentation simultanée des mesures, stockage des données et fonction d'impression intégrés
• Interrupteur de sécurité actionné au pied pour une exploitation sûre
• Fixation frontale prévue pour stators moyens et petits, prise en charge des tests monophasés et triphasés
• Mesures à haute vitesse adaptées aux lignes de production à grand volume (ex. moteurs d'appareils électroménagers et pompes)

Paramètres techniques :

• Modèle : UHV-316D
• Types de bobinage applicables : 3 fils, 6 fils, 9 fils, 12 fils
• Méthode de câblage : 2 canaux
• Taille de bâti applicables : jusqu'à H355
• Résistance DC : 0,01–2000 Ω, Classe de précision 0.2, compensation automatique de la température, temps de test réglable
• Résistance d'isolement : DC 500 V, 1–500 MΩ, Classe de précision 5.0, déduction automatique de l'isolement de fond, temps de mesure réglable
• Essai interspires : DC 400–7000 Vp, Classe 2.0, temps de montée 0,2 μs, détection jusqu'à 1/400 de tour
• Tenue diélectrique en fréquence secteur : AC 400–5000 Vac, temps de test réglable 1–60 s
• Courant de fuite : 1–100 mA, déduction automatique du courant de fond et protection contre les claquages
