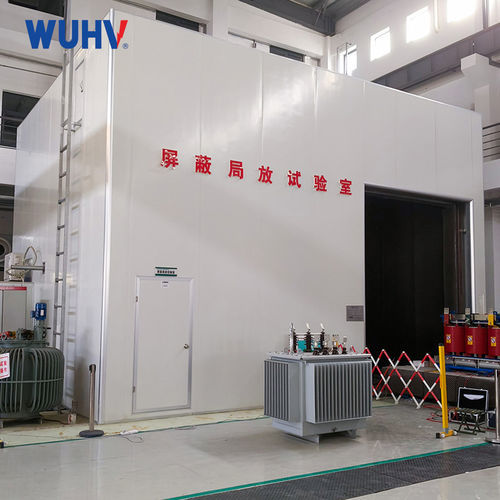

Cage de Faraday blindée

Présentation
La salle de blindage pour décharges partielles haute tension est conçue pour les essais d'équipements électriques jusqu'à 35 kV. L'installation offre un environnement électromagnétique contrôlé et respecte les normes nationales applicables pour les essais de tenue diélectrique AC/DC, les essais de décharge partielle et les essais d'accessoires de câbles.

Paramètres du produit

• 1. Localisation du projet : fournie par l'acheteur
• 2. Nom de l'équipement : Salle d'essai blindée haute tension 35 kV
• 3. Dimensions du bâtiment : environ 9 m (L) × 5 m (l) × 4 m (H)
• 4. Considérations de conception : solution intégrée couvrant décoration, génie électrique, protection de l'environnement, mesures de sécurité, traitement HVAC, informatique et contrôle basse tension, protection incendie et blindage électromagnétique
• 5. Livraison : projet clé en main incluant conception, fourniture, installation et mise en service

Sous-projets clé en main (composants)

• Système de mise à la terre — 1 set
• Enveloppe de blindage — 1 set
• Porte blindée coulissante étanche électrique — 1 set
• Contrôleur — 1 set
• Porte de blindage manuelle — 1 unité
• Distribution électrique pour salle et local de contrôle — 1 set
• Système de ventilation — 1 set
• Rapport d'inspection tiers — 1 copie
• Autres éléments — détails dans la proposition

Responsabilités du fournisseur

• Conception secondaire du système de blindage selon les plans fournis
• Fourniture, installation sur site et mise en service de la salle et des composants
• Fournir les plans d'installation auxiliaires et les procédures d'exploitation
• Assurer les services techniques : maintenance et formation des opérateurs
• Coopération technique avec l'acheteur pour les travaux civils et le câblage des équipements
• Fournir des rapports de vérification par tiers : test d'efficacité de blindage séparé et rapport d'acceptation conjoint après installation des équipements d'essai

Indicateurs de performance / Objectif du projet

• Permet les essais d'équipements de transmission et distribution AC/DC jusqu'à 35 kV (prévoir possibilité de montée en puissance)
• Adaptée aux essais de tenue AC/DC, aux essais de décharge partielle et aux essais d'accessoires de câbles

Exigences techniques — Conditions de fonctionnement

• Température ambiante : -10 °C à +40 °C
• Humidité relative : 20%–95%
• Altitude : inférieure à 500 m
• Installation : intérieure
• Alimentation : triphasée cinq fils 380 VAC (±10%), 50 Hz (±1 Hz)

Spécifications techniques

• Dimensions du hall blindé : env. 9 × 5 × 4 m (L × l × H)
• Dimensions de la salle de contrôle : 3,5 × 2,5 × 2,8 m (L × l × H)
• Efficacité de blindage magnétique : 14 kHz–1 MHz ≥ 60 dB
• Efficacité de blindage électrique : 100 kHz–1 GHz ≥ 70 dB
• Temps de réverbération : <55 (à 100 Hz)
• Résistance sismique : intensité 7
• Résistance de mise à la terre : ≤ 1,0 Ω
• Résistance d'isolement du sol : ≥ 1000 MΩ
• Isolement entre salle blindée et bâtiment principal : ≥ 10 kΩ
• Bruitage de fond pour détection PD : ≤ 2,0 pC

Images supplémentaires
Images illustratives et schémas de disposition fournis montrant la salle de blindage, les portes, la salle de contrôle et l'agencement intérieur.

Caractéristiques / spécifications techniques

• Nom du produit : Salle de blindage pour décharges partielles haute tension (hall d'essai 35 kV)
• Plage de test : jusqu'à 35 kV (prévoir montée en gamme)
• Dimensions hall : ≈ 9 × 5 × 4 m
• Salle de contrôle : 3,5 × 2,5 × 2,8 m
• Portes : porte coulissante étanche électrique et porte manuelle
• Livrables : conception secondaire, fourniture, installation, mise en service, plans, procédures d'exploitation, maintenance, formation et rapport de vérification tiers
