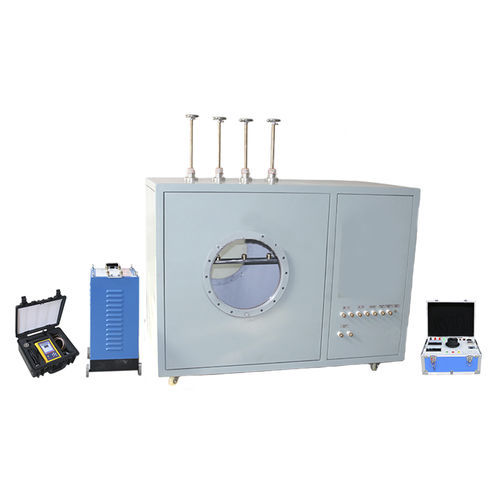

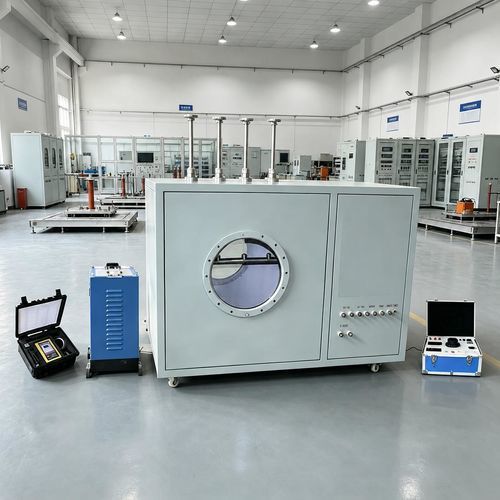

Testeur de décharge partielle UHVKW

pour appareillage de commutation numérique

Présentation
La série UHVKW est un dispositif de simulation de décharge partielle conçu pour être installé et utilisé pendant que l'appareillage de commutation est sous tension. Le signal est numérisé par un circuit de conversion AD haute vitesse et la fiabilité des mesures est assurée par le traitement numérique du signal, le filtrage adaptatif et d'autres méthodes de suppression des interférences.

Objectif et résumé du produit
Ce dispositif reproduit les phénomènes typiques de décharge partielle à l'intérieur des appareillages : décharge d'extrémité, décharge en suspension, décharge à l'air, décharge par particules et décharge de surface. Il est destiné à la R&D, aux essais type et à la formation maintenance. Les composants principaux comprennent un transformateur haute tension, un condensateur de couplage, des modules de décharge configurables et un système de commande avec interfaces de mesure synchronisées.

Paramètres techniques
Paramètre — Valeur
Tension nominale — 30kV
Capacité nominale — ≤100pF
Puissance nominale — 3kVA-20kVA
Fréquence d'essai — 30Hz-300Hz
Tension d'entrée — 0-220V
Tension instrument — 0-100V
Niveau de décharge partielle — ≤1PC
Tension d'endurance en fréquence industrielle — 30kV/1min
Types de décharge simulés — Extrémité, particule, surface, air, suspension

Caractéristiques

• Simulation réaliste : Conçu pour reproduire les conditions physiques internes des appareillages et émuler fidèlement les décharges partielles.
• Types d'avarie complets : Génère décharges d'extrémité, en suspension, à l'air, par particules et de surface, individuellement ou combinées.
• Sortie contrôlable : Type de décharge, tension de démarrage, tension d'extinction et intensité réglables pour des essais reproductibles.
• Support multi-technologies : Plateforme compatible avec les méthodes de détection courant d'impulsion, UHF, ultrasonore et tension transitoire de terre.
• Mesure synchronisée : Unités de couplage et de vérification de courant d'impulsion intégrées pour détection synchrone et évaluation instrumentale.
• Modules stables : Modules de décharge réutilisables aux caractéristiques constantes.
• Visualisation : Sonde vidéo infrarouge intégrée pour observer et enregistrer les événements de décharge.
• Facilité d'utilisation : Contrôle externe direct de l'apparition et de la disparition des défauts.
• Conception sécurisée : Élément d'augmentation de tension et dispositifs d'isolation assurant une exploitation sûre.

Précautions

• Veiller à la mise à la terre fiable du boîtier pendant les essais.
• Ne pas placer d'objets non liés sur ou autour du panneau de l'appareil pendant les essais.
• Vérifier la tension d'alimentation avant mise en route : AC 220V ±10% 50Hz.
• Pour le remplacement des fusibles ou accessoires, utiliser les modèles spécifiés pour l'instrument.
• Protéger l'instrument contre l'humidité et l'huile.
• Confirmer que l'équipement testé est hors tension et déconnecté d'autres appareils sous tension avant l'essai.
• Avant mise en route, positionner la commande de sortie sur zéro.

Caractéristiques techniques

• Tension nominale : 30kV
• Capacité nominale : ≤100pF
• Puissance nominale : 3kVA-20kVA
• Fréquence d'essai : 30Hz-300Hz
• Tension d'entrée : 0-220V
• Tension instrument : 0-100V
• Niveau de décharge partielle : ≤1PC
• Tension d'endurance en fréquence industrielle : 30kV/1min
• Types de décharge simulés : Décharge d'extrémité; décharge par particules; décharge de surface; décharge à l'air; décharge en suspension
