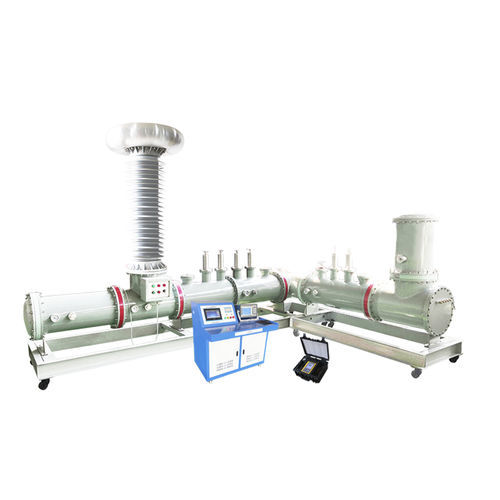

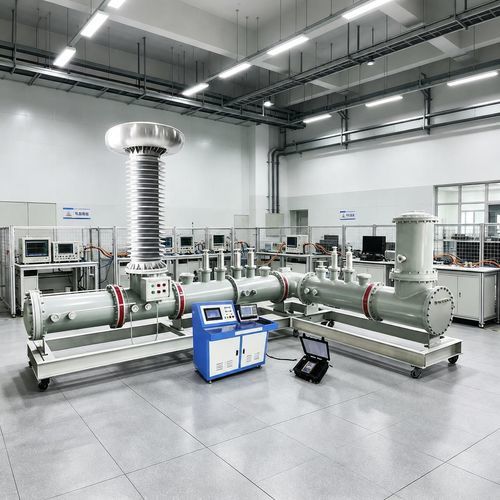

Appareil de test de décharge partielle UHVIW

manuelde transformateurde précision

Aperçu
La série UHVIW est un appareil de simulation de défaut sans décharge partielle conçu pour une installation et des essais en ligne sur des équipements haute tension sous tension (y compris GIS). L'instrument numérise les signaux via une conversion AD à grande vitesse et utilise le traitement numérique du signal et le filtrage adaptatif pour garantir la fiabilité des mesures et réduire les interférences.

Paramètres du produit
Destiné à la détection et à la localisation en ligne des décharges partielles dans les équipements haute tension.

Paramètres techniques
Transformateur haute tension sans décharge partielle
Tension nominale : 100 kV
Capacité nominale : 5 kVA
Tension d'entrée : 220 V
Courant d'entrée : 22,7 A
Courant haute tension : 0,05 A
Capacité de décharge partielle à la tension nominale : ≤ 3 pC (évaluation système)

Condensateur de couplage
Tension nominale : 100 kV
Capacité nominale : 100 pF
Capacité de décharge locale à la tension nominale : ≤ 3 pC
Modèle de décharge : décharge par particule (configurable pour simuler pointe GIS, suspension, espace d'air, particule, surface et décharges combinées)

Caractéristiques

• Conception compacte permettant l'installation dans des espaces restreints
• Composants légers facilitant la manutention et le transport
• Construction robuste adaptée au transport longue distance
• Capacité à réaliser divers essais en environnement non blindé
• Toutes les parties haute tension sont enfermées dans un compartiment étanche pour la sécurité du personnel
• Manchon optionnel permettant les essais sous pression d'équipements conventionnels
• Mesure haute tension intégrée et condensateurs de couplage pour décharges partielles
• Niveau de décharge partielle du système < 3 pC garantissant la précision des données

Principe de fonctionnement
L'appareil fournit une haute tension contrôlée (0–100 kV) avec une décharge partielle système ≤ 3 pC à la tension nominale. En fonctionnement sous tension, le type de décharge peut être sélectionné et les paramètres tels que la tension d'amorçage, la tension d'extinction et l'intensité de décharge peuvent être ajustés par canal. En utilisant des équipements de mesure de décharge partielle classiques et sans fil, il permet de tester plusieurs types de décharges (pointe GIS, suspension, espace d'air, particule, surface) et leurs combinaisons, facilitant les expérimentations et validations pour les technologies de détection DP (courant d'impulsion, UHF, ultrason, haute fréquence, analyse du gaz SF6, etc.).

Caractéristiques / spécifications techniques

• Modèle / Série : UHVIW
• Application : détection et localisation en ligne des décharges partielles dans les équipements haute tension
• Tension nominale du transformateur : 100 kV
• Capacité nominale du transformateur : 5 kVA
• Tension d'entrée du transformateur : 220 V
• Courant d'entrée du transformateur : 22,7 A
• Courant haute tension : 0,05 A
• Capacité de décharge partielle à la tension nominale : ≤ 3 pC (système)
• Tension nominale du condensateur de couplage : 100 kV
• Capacité nominale du condensateur : 100 pF
• Capacité de décharge locale du condensateur à la tension nominale : ≤ 3 pC
• Modèle de décharge : décharge par particule (supporte pointe GIS, suspension, espace d'air, particule, surface et modes combinés)
