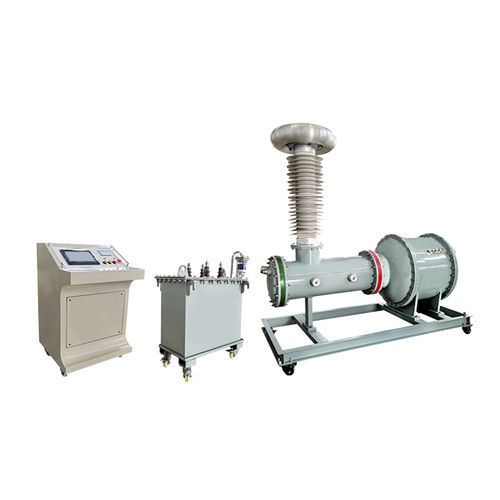

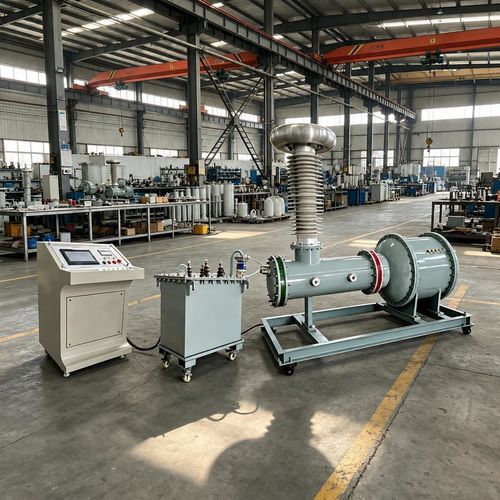

Testeur de décharge partielle YDQW series

Présentation
Le gaz SF6 est utilisé comme milieu isolant, offrant une haute rigidité diélectrique et une capacité de décharge locale à la tension nominale ≤ 5PC. La série est compacte, légère et conçue pour les essais haute tension en laboratoire et en production, avec des indicateurs techniques conformes à la norme JB3570-98.

Applications
Conçu pour les fabricants et les laboratoires d'essai pour réaliser des essais de décharge partielle et d'épreuve de tenue à la fréquence industrielle :

• Fabricants d'appareils électriques, câbles, moteurs, transformateurs et bobines d'inductance
• Producteurs de matériaux d'isolation et de composants haute tension
• Laboratoires d'essais haute tension dans les services publics, centres de recherche et universités

Paramètres techniques

• Modèles et kVA associés : YDQW-2 — 1,5 kVA ; YDQW-3 — 3 kVA ; YDQW-5 — 5 kVA ; YDQW-10 — 10 kVA ; YDQW-20 — 20 kVA ; YDQW-30 — 30 kVA ; YDQW-50 — 50 kVA
• Capacité de décharge locale à la tension nominale : ≤ 5PC
• Courant à vide : 4–9 % (selon le niveau de tension du transformateur)
• Tension d'impédance : 4–10 %
• Conformité : conforme à la norme JB3570-98
• Fonctions de contrôle : déclenchement automatique en cas de surcourant, verrouillage en position zéro, régulation par autotransformateur
• Personnalisation : configurations disponibles sur demande

Caractéristiques

• Conception et procédé de fabrication nouveaux permettant de réduire l'encombrement et le poids tout en respectant les indicateurs techniques requis
• Matériau d'isolation diélectrique et procédé conçus pour prévenir les décharges partielles lors des essais

Principe de fonctionnement
La tension d'entrée est régulée par un autotransformateur et alimentée dans un transformateur d'isolement filtré sans décharge partielle. Le panneau de contrôle assure un déclenchement automatique en cas de surcourant et un verrouillage en position zéro pour éviter une mise sous tension soudaine. L'enroulement secondaire haute tension génère la tension d'essai à la fréquence industrielle par induction électromagnétique en fonction du rapport de spires par rapport à l'enroulement primaire.
