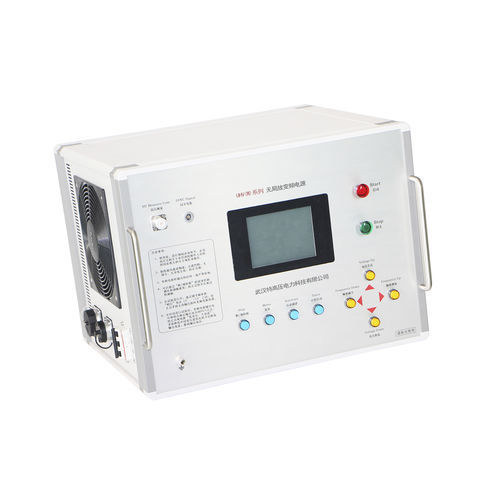

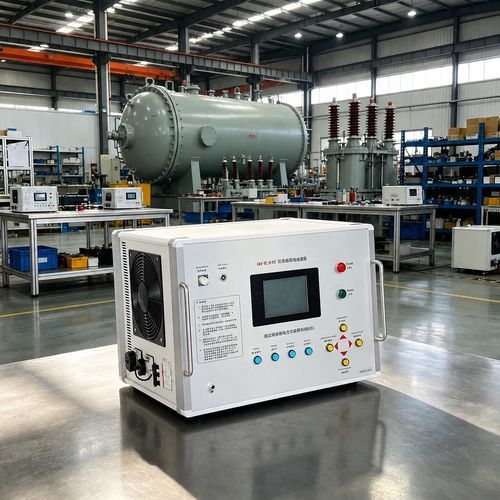

Variateur de fréquence triphasé UHV(W)

monophasénumériqueà affichage digital

Vue d'ensemble
L'appareil est conçu pour être installé et testé avec l'équipement en fonctionnement. Un circuit de conversion AD à haute vitesse numérise les signaux et la fiabilité des données de détection est assurée par le traitement numérique du signal, le filtrage adaptatif et des algorithmes de suppression des interférences.

Application
L'alimentation à fréquence variable sans décharge partielle est utilisée pour les essais de tenue en tension AC et les essais de décharge partielle des équipements électriques. En utilisant un transformateur d'excitation pour alimenter un circuit résonant série ou parallèle et en réglant la fréquence de sortie, l'inductance du réacteur L et la capacité de l'échantillon C entrent en résonance ; la tension de résonance est appliquée à l'échantillon. Alternativement, la sortie peut être acheminée vers le primaire d'un transformateur via un transformateur intermédiaire pour des essais de tenue par induction.

Paramètres techniques

• Tension d'entrée nominale : Triphasé AC 380 V ±10%, 50 Hz
• Puissance de sortie nominale : Monophasé 100 kW
• Plage de fréquence de sortie : 20 Hz–300 Hz (réglage continu)
• Tension de sortie nominale : 0–350 V (réglage continu)
• Courant de sortie : 0–285 A (réglage continu)
• Instabilité de fréquence : ≤ 0,05%
• Instabilité de tension : ≤ 1,0%
• Distorsion non linéaire : ≤ 1%
• Capacité de décharge partielle : ≤ 10 pC (mesurée côté haute tension du survolteur)

Fonctionnalités

• Sortie en onde sinusoïdale véritable avec faible distorsion (THD < 3%), évitant la mesure de valeur crête requise par les sorties en onde façonnée.
• Contrôle par fibre optique assurant l'isolation complète entre circuits de contrôle haute et basse tension.
• Dimensions compactes et faible poids pour une manipulation flexible et une utilisation sur site.
• Câblage et fonctionnement simples ; améliore l'efficacité opérationnelle sur site par rapport aux méthodes par groupe électrogène.
• Fonctions de protection multiples : protection contre la rupture de décharge, protection de sur-tension réglable, protection contre les courts-circuits de sortie, protection de position zéro au démarrage, protection du pont amplificateur, protection de la courbe de puissance. Lors du déclenchement d'une protection, l'appareil coupe la sortie d'essai et l'alimentation du circuit principal.
• Source de signal générée par une puce dédiée et gérée par un microcontrôleur ; stabilité de fréquence jusqu'à 0,01 Hz.
• Tension de sortie variable contrôlée par microcontrôleur haute vitesse ; instabilité de tension < 1%.

Maintenance courante

• Éviter un fonctionnement prolongé en conditions de désaccord sévère.
• Vérifier régulièrement le câblage interne et les fixations pour éviter le desserrage.
• Stocker dans un endroit sec et propre, protégé de la pluie ; couvrir par une housse anti-poussière hors service.
• Pendant le transport, fixer l'armoire de conversion de fréquence avec des sangles appropriées pour éviter tout déplacement.
• Ne pas exposer l'écran du coffret de contrôle au soleil direct ; prévoir des mesures anti-vibrations pendant le transport.
• Manier les connecteurs avec précaution pour éviter dommages et contamination.
• Pour les câbles à fibre optique, éviter pliage, torsion ou écrasement ; éloigner des sources de chaleur et stocker au sec pour prévenir l'humidité.

Caractéristiques / spécifications

• Modèle / Série : UHV(W) Series
• Tension d'entrée nominale : Triphasé AC 380 V ±10%, 50 Hz
• Puissance de sortie nominale : Monophasé 100 kW
• Plage de fréquence : 20 Hz–300 Hz (réglage continu)
• Tension de sortie nominale : 0–350 V (réglage continu)
• Courant de sortie : 0–285 A (réglage continu)
• Instabilité de fréquence : ≤ 0,05%
• Instabilité de tension : ≤ 1,0%
• Distorsion non linéaire : ≤ 1%
• Capacité de décharge partielle : ≤ 10 pC (mesurée côté haute tension du survolteur)
• Taux de distorsion de forme d'onde : < 3%
• Stabilité de fréquence de sortie : jusqu'à 0,01 Hz
• Fonctions de protection intégrées (surtension, court-circuit, rupture, position zéro au démarrage, protection du pont, etc.)
