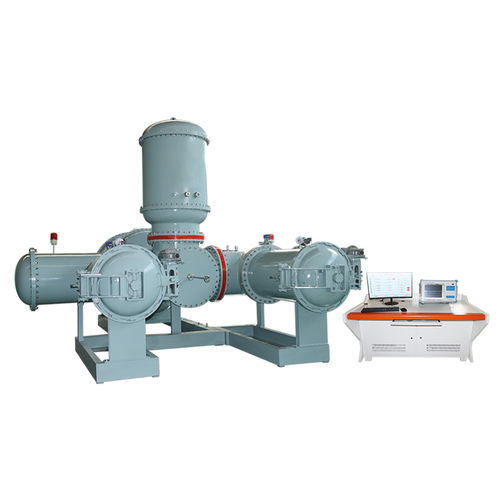

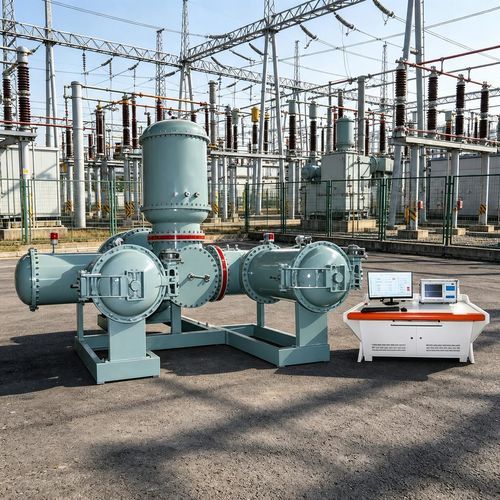

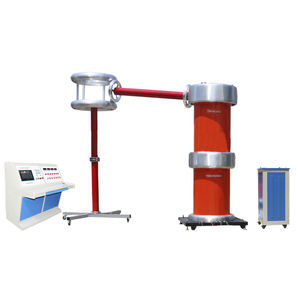

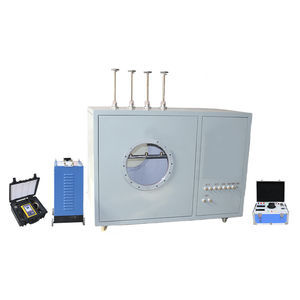

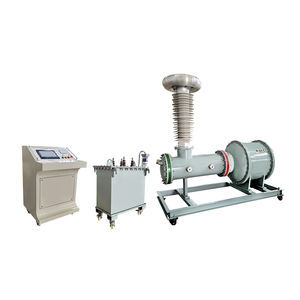

Testeur de décharge partielle UHVQW

automatique

Aperçu du produit
La série UHVQW de transformateurs d'essai gonflables sans décharge partielle est conçue pour les essais de tenue diélectrique et la mesure des décharges partielles sur équipements haute tension et forte puissance (GIS, GIL, transformateurs). L'appareil permet une installation et des tests sur site, y compris sous certaines conditions de service. La conversion AD haute vitesse et le traitement numérique du signal avec filtrage adaptatif garantissent la fiabilité des mesures et une bonne immunité aux perturbations.

Paramètres du produit
Utilisé pour les essais de tenue à la tension d'isolement, la mesure des décharges partielles et les essais de précision d'équipements haute tension. Plusieurs niveaux de sortie sont disponibles pour couvrir les besoins des essais en laboratoire et sur site. Le design gonflable facilite le transport et le déploiement sur chantier.

Paramètres techniques

• Tensions de sortie disponibles (kV) : 50, 100, 150, 200, 250, 300
• Tension d'entrée (V) : 200 ou 400 (selon modèle)
• Tension d'impédance (%) : ≤8 / ≤6 / ≤5 (selon modèle)
• Courant à vide (%) : ≤6 / ≤5 (selon modèle)
• Distorsion de forme d'onde : <3%
• Puissance nominale : 50 kVA
• Courant basse tension : 0–116,3 A
• Gamme basse tension : 0–430 V
• Gamme haute tension : 0–100 kV (modèles jusqu'à 300 kV disponibles)
• Courant haute tension : 0–0,5 A
• Tension instrument : 0–100 V
• Précision des appareils de mesure : 0,5% FS ± 3 digits
• Précision globale : 4%
• Durée de temporisation : 0–999,9 M (mode longue durée disponible)
• Alimentation : AC 380 V ±10% ; 50 Hz ±2 Hz
• Température d'utilisation : 0–50 °C
• Humidité relative : ≤85% RH

Fonctionnalités

• Écran LCD 10 pouces affichant tension, courant, temps, état et messages d'alerte
• Interface localisée (chinoise) et pilotage tactile pour une configuration et une exploitation simples
• Pré-réglage des séquences d'essai via l'écran tactile pour améliorer sécurité et répétabilité
• Guidage d'état et alarme sonore en cas d'acquisition anormale
• Bouton d'arrêt d'urgence pour interrompre la montée/descente automatique
• Temporisation automatique : démarrage de la temporisation lorsque la tension atteint la consigne, descente automatique en fin de temporisation
• Mode manuel avec détection automatique des limites hautes/basses et protections (surtension, surcourant)
• Mesures anti-interférence matérielles et logicielles pour une performance stable en environnement perturbé
• Support d'opération individuelle ou coordonnée entre plusieurs unités

Consignes de sécurité

• Installer la zone d'essai conformément aux réglementations applicables et relier l'armoire de commande et le transformateur au même réseau de terre
• Vérifier la tension d'alimentation avant mise en service et brancher correctement le cordon d'alimentation
• Utiliser le bouton d'arrêt d'urgence lors de l'approche de l'échantillon ou de l'équipement testé
• Après mise sous tension, le système revient automatiquement en position zéro si nécessaire
• Ne pas déposer d'objets non liés sur ou autour du panneau pendant les essais
• Remplacer fusibles et accessoires par des modèles conformes aux spécifications de l'instrument
• Maintenir l'instrument à l'abri de l'humidité et des huiles
• Vérifier que l'équipement testé est hors tension et isolé des autres circuits sous tension lorsque requis

Caractéristiques techniques

• Série/modèle : UHVQW Series
• Puissance nominale : 50 kVA
• Plage de sortie : jusqu'à 300 kV (commune 0–100 kV selon modèle)
• Entrée : 200 V / 400 V selon modèle
• Précision des instruments de mesure : 0,5% FS ± 3 digits
• Précision globale : 4%
• Temporisation : 0–999,9 M, mode longue durée disponible
• Alimentation : AC 380 V ±10% ; 50 Hz ±2 Hz
• Température d'exploitation : 0–50 °C ; humidité relative ≤85% RH
