Testeur de décharge partielle UHVCW

Aperçu
L'instrument permet une installation et des essais sur site avec l'équipement testé en fonctionnement. Il utilise un circuit de conversion A/N haute vitesse pour numériser les signaux ; la fiabilité des données de détection est assurée par le traitement numérique du signal, le filtrage adaptatif et d'autres méthodes de suppression des interférences.

Paramètres du produit
L'ensemble d'essais haute tension gonflable UHVCW sans décharge partielle est destiné aux essais de tenue diélectrique, aux mesures de décharge partielle et aux essais de précision des équipements GIS et GIL de haute tension et forte capacité. Il convient aux tests préventifs sur site et aux essais d'acceptation en usine des postes GIS, des fabricants GIS/GIL, des traversées et des composants d'isolation.

Paramètres techniques

• Niveaux de tension : 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Capacité : 50–2000 kVA
• Méthode de génération de haute tension : élévation par transformateur HT et résonance en série (fréquence secteur ou conversion de fréquence) ; élévation en un seul étage (pas d'élévation en série requise)
• Tension d'entrée (primaire) : 0,35–10 kV
• Capacité de décharge partielle : 1–3 pC sous tension nominale (environnement normal)
• Montée en température : ≤65 K après 60 minutes au courant nominal (50 Hz)

Fonctionnalités

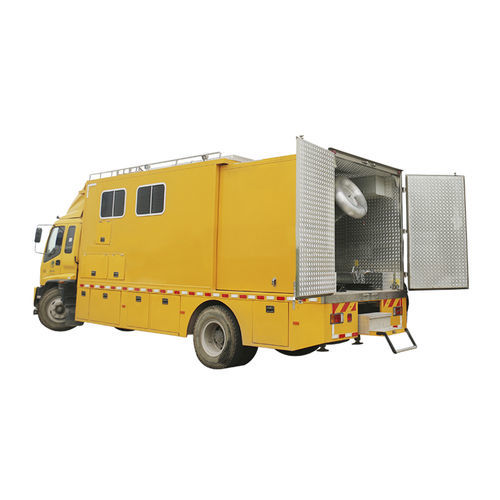

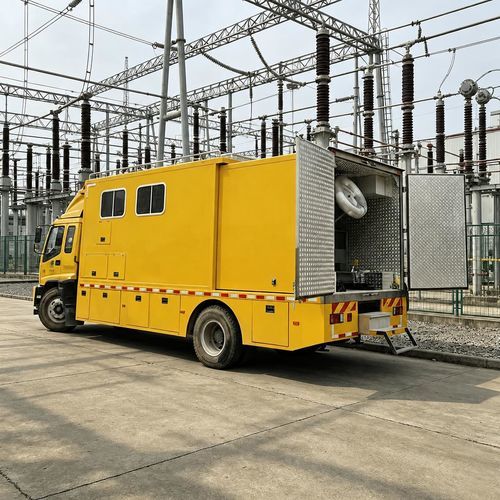

• Système de levage hydraulique monté sur véhicule pour une mobilité et un déploiement sur site facilités.
• Haute tension entièrement scellée dans une enceinte blindée pour des essais sûrs et fiables.
• Niveau de décharge partielle du système contrôlable dans la plage 1–3 pC.
• Conception compacte pour une empreinte réduite et des composants plus légers.
• Interrupteur d'isolement haute tension intégré permettant l'utilisation multifonction d'une seule unité.
• Connexion directe à l'objet d'essai simplifiant l'installation et réduisant le temps d'essai.
• Construction mécanique robuste adaptée au transport longue distance.
• Exigences d'alimentation système réduites.

Transport et stockage
Transport

• Utiliser des caisses en bois d'emballage pour instruments et des amortisseurs lors du transport afin de prévenir les dommages.
• Si l'équipement n'est pas emballé en caisse, éviter le empilement et les chocs ; en caisse, maximum deux couches d'empilement autorisées.
• Pendant le transport, orienter le panneau de commande vers le haut.

Stockage

• Stocker à l'intérieur, dans un lieu sec, sans poussière, ventilé et sans gaz corrosifs ; ne pas empiler sans emballage en caisse.
• Placer le panneau vers le haut et utiliser des matériaux anti-humidité sous l'équipement pour empêcher l'humidité.

Caractéristiques techniques

• Niveaux de tension : 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Plage de capacité : 50–2000 kVA
• Méthode de génération HT : transformateur d'élévation et résonance en série (fréquence secteur / conversion de fréquence), élévation en un étage
• Tension primaire d'entrée : 0,35–10 kV
• Sensibilité décharge partielle : 1–3 pC à la tension nominale (conditions normales)
• Augmentation maximale de température : ≤65 K après 60 min au courant nominal (50 Hz)
