Détecteur de décharge partielle UHV-8003

à ultrasons

Présentation

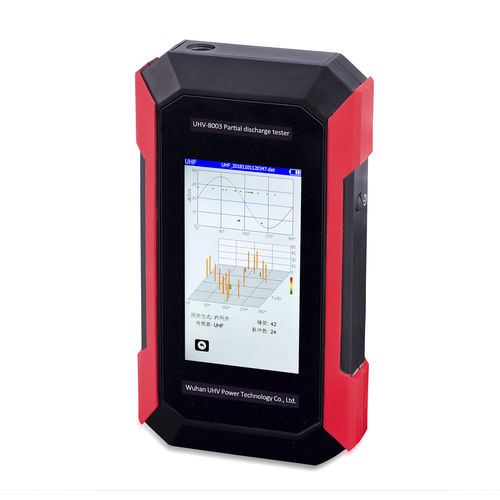

Le détecteur ultrasonique portatif de décharge partielle UHV-8003 reçoit les signaux ultrasoniques générés par les décharges partielles afin d'identifier leur existence et de localiser les sources sur transformateurs, GIS, moteurs, câbles, isolateurs et lignes aériennes. Il quantifie le degré de décharge à l'aide d'indicateurs et propose des modes d'analyse adaptés à l'évaluation de l'isolation haute tension.

Composition

• Hôte principal : détecteur portable de décharge partielle ultrasonique (UHV-8003)
• Capteur ultrasonique de contact
• Capteur haute fréquence (optionnel)
• Capteur ultrasonique intégré et capteur TEV (Transient Earth Voltage)

Applications

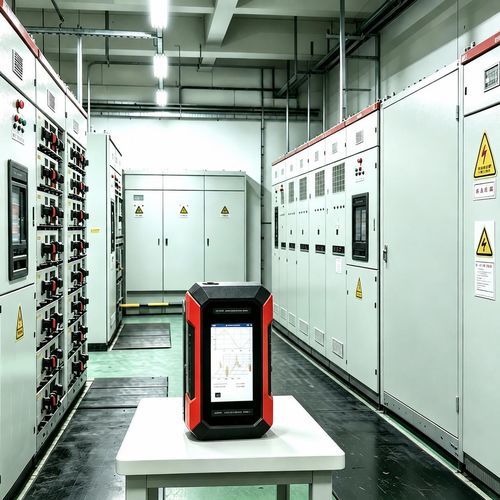

• Entreprises de production et de distribution d'énergie
• Systèmes ferroviaires
• Systèmes d'alimentation pétrochimiques
• Domaines d'essais aérospatiaux
• Inspection et maintenance automatisées

Fonctions et avantages

• Capteurs interchangeables pour détecter la décharge partielle sur la plupart des équipements haute tension
• Affichage de motifs de décharge : forme d'onde temporelle, PRPD, PRPS pour l'analyse des types de décharge
• Interface homme‑machine ergonomique pour la gestion des appareils et des données
• Capteurs intégrés ultrasonique et TEV ; compatible avec des capteurs dédiés pour transformateurs, GIS, lignes aériennes et câbles
• Détection en ligne non invasive sans interruption de l'alimentation ni source haute tension additionnelle
• Large bande passante de test : 30 kHz à 2,0 GHz, couvrant plusieurs principes de détection

Remarques
Le détecteur relève les signaux ultrasoniques des décharges partielles pour localiser les sources et faciliter le diagnostic via plusieurs capteurs et affichages d'analyse. Documentation disponible : manuel d'utilisation et certificat d'étalonnage.

Caractéristiques / spécifications techniques

• Modèle : UHV-8003
• Principe de détection : Détection ultrasonique et TEV
• Capteurs fournis / compatibles : capteur ultrasonique de contact, capteur ultrasonique intégré, capteur TEV, capteurs haute fréquence en option
• Plage de bande passante de test : 30 kHz à 2,0 GHz
• Cibles de détection : transformateur, GIS, moteur, câble, isolateur, ligne aérienne
• Mode de détection : Détection en ligne non invasive sans coupure d'alimentation
• Sorties d'analyse : forme d'onde temporelle, PRPD, PRPS et autres affichages de motifs de décharge
• Interface : Interface homme‑machine pour la gestion des données et des appareils
