Analyseur Transformateur de courant (TC) UHV-109A

Transformateur de potentiel/tension (PT)pour réseau électriqueanti-effraction

Présentation du produit

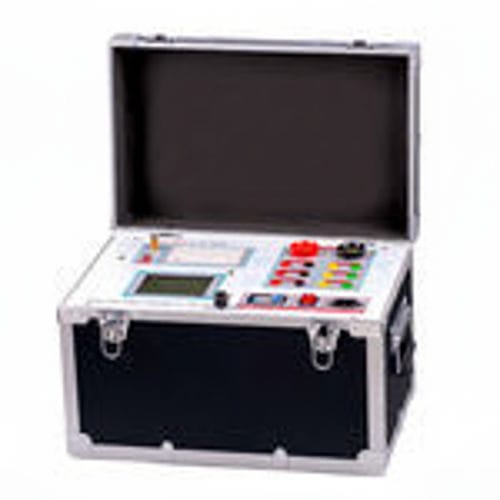

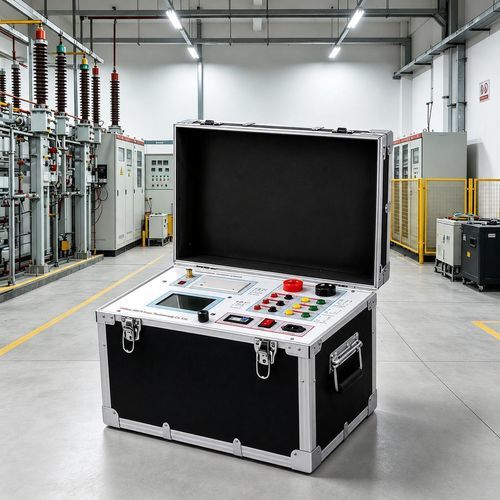

Le UHV-109A est un instrument portable, autonome, destiné à la vérification et à la mesure automatiques des transformateurs de courant (CT) et de potentiel (PT) en laboratoire ou sur site. Il intègre la détection automatique du point d'inflexion, des fonctions de reporting conformes aux normes et un stockage local étendu, permettant une vérification précise et l'exportation de rapports Word via USB en un clic tout en réduisant le temps de mise en service.

Caractéristiques produit

• Prise en charge de la détection CT et PT et de la mesure du rapport de transformation
• Conforme aux normes GB 20840.3-2013 et GB 20840.2-2014 (références IEC)
• Fonctionnement autonome — pas d'équipement externe nécessaire
• Imprimante thermique intégrée pour impressions instantanées sur site
• Contrôleur intelligent convivial avec grand écran LCD graphique
• Calcul/détection automatique du point d'excitation (point d'inflexion) CT/PT
• Génération automatique des courbes d'erreur 5% et 10%
• Stocke plus de 3000 enregistrements de test avec protection des données en cas de coupure
• Transfert de données par USB et génération de rapport Word compatible PC en un clic
• Conception portable (poids ≤ 22 kg) optimisée pour les essais sur le terrain

Caractéristiques techniques

• Alimentation : AC 220V ±10%, 50Hz
• Sortie de l'appareil : 0 ~ 2500 Vrms, 5 kVA (valeur maximale réglable 20 A)
• Sortie de courant élevée : 0 ~ 1000 A
• Précision d'excitation : ≤ 0.5% (0.2% * lecture + 0.3% * gamme)
• Mesure de la résistance d'enroulement secondaire :
  • Gamme : 0.1 ~ 300 Ω
  • Précision : ≤ 0.5% (0.2% * lecture + 0.3% * gamme)
• Mesure de la charge secondaire réelle :
  • Gamme : 5 ~ 500 VA
  • Précision : ≤ 0.5% (0.2% * lecture + 0.3% * gamme) ± 0.1 VA
• Mesure de phase (différence d'angle) :
  • Précision : 4 minutes
  • Résolution : 0,1 minute
• Précision de l'erreur de rapport : 0.05%
• Mesure du rapport de transformation CT :
  • Gamme : ≤ 25000 A/5 A (5000 A/1 A)
  • Précision : ≤ 0.5%
• Mesure du rapport de transformation PT :
  • Gamme : ≤ 500 kV
  • Précision : ≤ 0.5%
• Conditions de travail : Température −10°C ～ 40°C ; Humidité ≤ 90% ; Altitude ≤ 1000 m
• Dimensions : 410 mm × 260 mm × 340 mm
• Poids : ≤ 22 kg
