Analyseur Transformateur de courant (TC) UHV-103ATransformateur de potentiel/tension (PT)de laboratoirepour test
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Objet de la mesure
- Transformateur de courant (TC), Transformateur de potentiel/tension (PT)
- Domaine d'application
- de laboratoire, pour test
- Mesurande
- anti-effraction
- Configuration
- benchtop, portable
- Mode d'utilisation
- automatique
- Autres caractéristiques
- numérique, de calibration, de commande
Description
Présentation
Fonctionnalités
Caractéristiques / spécifications techniques

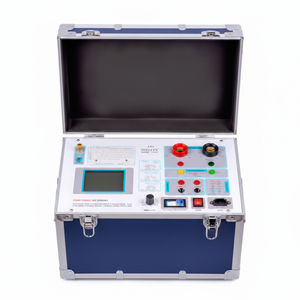

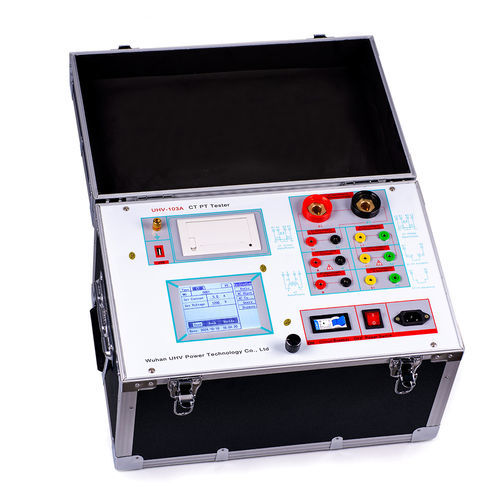

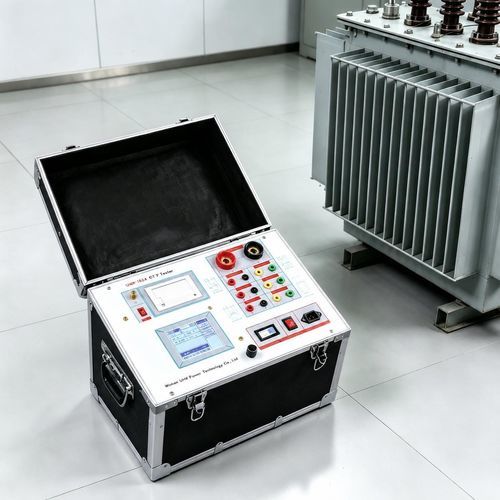

- Le UHV-103A est un appareil portable pour les essais automatiques des transformateurs de courant (CT) et des transformateurs de tension (PT), adapté aux tests en laboratoire et sur site.
- Il fournit caractéristique d'excitation, rapport de transformation, polarité, démagnétisation, courbes d'erreur à 5% et 10%, vérification du circuit secondaire, essai de tenue AC à la fréquence secteur et mesure de la charge secondaire.
- Équipé d'un grand écran LCD graphique, d'une imprimante micro-rapide intégrée et de l'export de données via clé USB pour impression sur site et génération de rapports sur PC.
Fonctionnalités
- Fonctionnement autonome : effectue tous les items de test sans équipement auxiliaire ; supporte les tests sur les traversées isolantes (bushings) et les tests de polarité spécifiques au transformateur.
- Détermination automatique du point d'inflexion d'excitation CT/PT et génération automatique des courbes d'erreur à 5% et 10%.
- Conforme aux normes GB1207, GB1208 et autres exigences applicables.
- Stockage de jusqu'à 3000 jeux de données conservés après coupure de courant ; export via clé USB ; données lisibles sur PC standard et utilisables pour générer des rapports Word.
- Imprimante micro-rapide intégrée et indications à l'écran pour une utilisation efficace sur site.
Caractéristiques / spécifications techniques
- Alimentation de fonctionnement : AC 220 V ±10%, 50 Hz.
- Sortie équipement : 0–1200 V, 5 kVA ; réglage maximal du courant 20 A.
- Sortie courant élevé : 0–600 A.
- Précision de la mesure d'excitation : ≤ 0,5 % (0,2 % × lecture + 0,3 % × plage).
- Plage de mesure de la résistance de l'enroulement secondaire : 0,1–300 Ω ; précision : ≤ 1,0 % (0,4 % × lecture + 0,6 % × plage).
- Plage de charge réelle secondaire : 5–500 VA ; précision : ≤ 0,5 % (0,2 % × lecture + 0,3 % × plage) ± 0,1 VA.
- Mesure de phase (différence angulaire) : 1–99,9 min ; résolution : 0,1 min.
- Plage du rapport de transformation CT : ≤ 25 000 A/5 A (5 000 A/1 A) ; précision : ≤ 0,5 % (0,2 % × lecture + 0,3 % × plage).
- Entrée additionnelle listée : plage ≤ 500 kV ; précision : ≤ 0,5 % (0,2 % × lecture + 0,3 % × plage).
- Température de fonctionnement : -10 °C à 40 °C ; humidité de fonctionnement : ≤ 90 %.
- Dimensions (L × P × H) : 410 mm × 260 mm × 340 mm ; poids de l'unité : 25 kg.
