Testeur Transformateur de potentiel/tension (PT) UHV-107

de tensionhaute tensiond'isolement

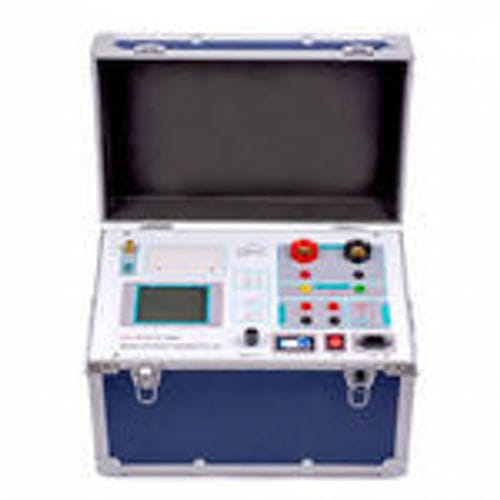

L'UHV-107 est un testeur volt-ampères conçu pour l'essai automatisé des transformateurs de courant (CT) et des transformateurs de tension (PT) de classes protection et comptage, adapté aux essais en laboratoire et aux interventions sur site.

Caractéristiques principales

• Fonction tout-en-un : réalise l'ensemble des tests (courbes d'excitation, mesure du rapport, polarité, démagnétisation, courbes d'erreur 5%/10%, charge secondaire, tenue en CA) sans équipement externe.
• Analyse automatisée : détection automatique du knee-point (point d'inflexion) d'excitation et génération des courbes d'erreur 5%/10%.
• Interface intuitive : contrôleur intelligent avec grand écran LCD graphique pour une exploitation simplifiée.
• Rapports sur site : imprimante micro-thermique intégrée pour obtenir des résultats instantanés.
• Gestion avancée des données : stockage jusqu'à 3 000 jeux de tests (rétention sur batterie) et export USB pour générer des rapports Word sur PC.

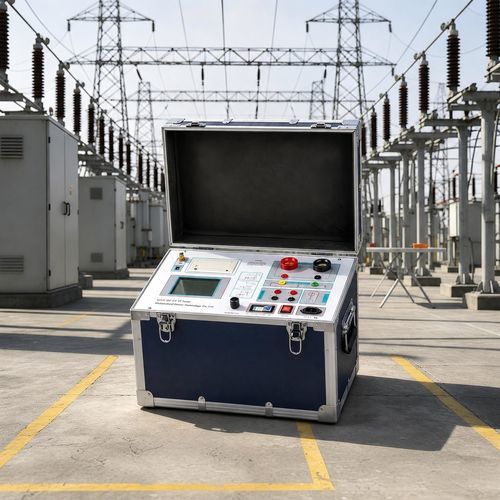

• Conception optimisée pour le terrain : appareil compact et portable facilitant les essais sur site.

Caractéristiques / spécifications techniques

• Alimentation électrique : AC 220V ±10%, 50Hz
• Sortie appareil (tension/courant) : 0 ~ 2500 V (valeur pic, jusqu'à 20 A). Remarque : 0 à 5 A = valeur vraie ; >5 A à 20 A = valeur calculée.
• Sortie courant élevée : 0 ~ 600 A
• Précision mesure d'excitation : ≤ 1.0% (0.5% × lecture + 0.5% × plage)
• Plage rapport CT mesurable : ≤ 3000 A/1 A (équivalent 15000 A/5 A)
• Précision rapport CT : ≤ 0.5%
• Plage rapport PT mesurable : ≤ 500 kV
• Précision rapport PT : ≤ 0.5%
• Environnement de fonctionnement — Température : -10 ℃ ～ 40 ℃ ; Humidité : ≤ 90% ; Altitude : ≤ 1000 m
• Dimensions : 410 mm × 260 mm × 340 mm
• Poids : ≤ 25 kg
