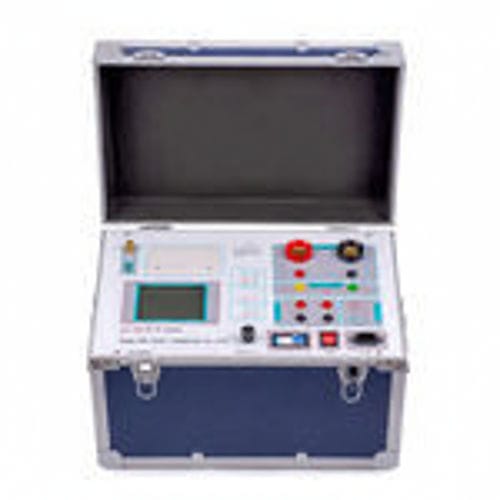

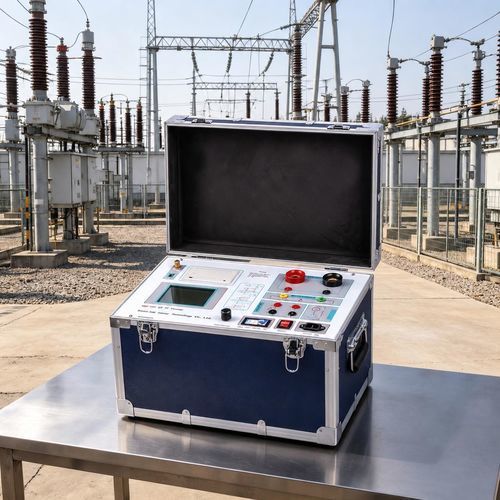

Analyseur Transformateur de courant (TC) UHV-103Transformateur de potentiel/tension (PT)pour réseau électriquede laboratoire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Objet de la mesure
- Transformateur de courant (TC), Transformateur de potentiel/tension (PT)
- Domaine d'application
- de laboratoire, pour réseau électrique, pour test
- Mesurande
- de tension
- Configuration
- portable
- Mode d'utilisation
- automatique
- Autres caractéristiques
- avec enregistreur de données, d'acquisition de données, avec imprimante intégrée
Description
Vue d'ensemble
Principales caractéristiques
Spécifications techniques
Données et rapports
Applications
- Testeur automatique pour transformateurs de courant (CT) et transformateurs de tension/potentiel (PT) de protection et de métrologie jusqu'à 35 kV, adapté aux essais en laboratoire et sur site.
- Conception mono‑unité intégrant excitation, mesure, impression et stockage de données pour les vérifications sur site.
Principales caractéristiques
- Prend en charge les essais de CT et PT (protection et métrologie).
- Conforme aux normes GB 20840.3-2013, GB 20840.2-2014 et aux règles associées.
- Tous les éléments d'essai peuvent être réalisés sans équipement auxiliaire externe.
- Imprimante micro‑rapide intégrée pour l'impression directe des résultats sur site.
- Contrôleur intelligent et interface d'utilisation simplifiée.
- Grand écran LCD avec interface graphique.
- Détermination automatique des valeurs de point d'inflexion d'excitation CT/PT conformément aux règles.
- Génération automatique des courbes d'erreur à 5 % et 10 %.
- Mémoire embarquée pour 3000 jeux de données de test conservés après coupure d'alimentation.
- Prise en charge du transfert de données par U-disk ; données lisibles sur PC standard et exportables en rapport WORD.
Spécifications techniques
- Modèle : UHV-103.
- Alimentation de fonctionnement : AC 220 V ±20 V, 50–60 Hz.
- Forme d'onde de sortie de l'appareil : onde sinusoïdale.
- Tension de sortie d'excitation (unité unique) : 0–1000 V.
- Courant de sortie d'excitation (réglable) : 0–20 A.
- Courant de sortie pour essai du rapport de transformation : 0–600 A.
- Plage de mesure du rapport CT : 5 ～ 25 000 A / 5 A (prise en charge 5000 A / 1 A).
- Plage de mesure du rapport PT (T) : 1 ～ 500 kV.
- Erreur / Précision : ≤ 0,5 % (0,2 % * Lecture + 0,3 % * Plage).
- Température de fonctionnement : -10 ℃ ～ +40 ℃.
- Humidité relative : < 90 % RH.
- Altitude : ≤ 1000 m.
- Dimensions totales (L × l × H) : 450 × 280 × 260 mm.
- Poids : ≤ 30 kg.
Données et rapports
- Stockage interne jusqu'à 3000 enregistrements de test, conservés après coupure d'alimentation.
- Transfert de données via U-disk pour lecture sur PC.
- Données compatibles avec un PC standard ; génération de rapports WORD possible.
- Imprimante micro‑rapide intégrée pour rapports immédiats sur site.
Applications
- Essais en laboratoire et sur site des transformateurs de courant et de tension de protection et de métrologie (≤35 kV).
- Conception portable et fonctions intégrées pour des opérations de vérification et de maintenance sur site efficaces.
