Analyseur Transformateur de courant (TC) UHV-105A

Transformateur de potentiel/tension (PT)pour réseau électriquepour test

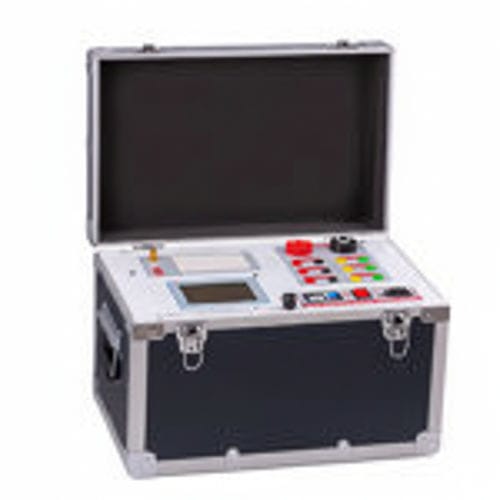

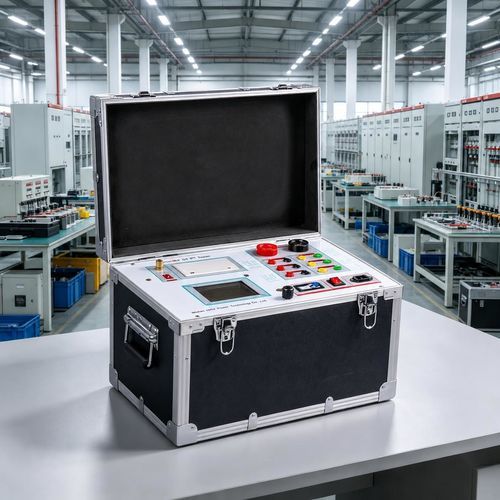

Le testeur de caractéristiques CT/PT UHV-105A est un instrument portable pour la vérification sur site des transformateurs de courant (CT) et de tension (PT) de classe de protection. Il intègre les essais de caractéristique d'excitation (knee-point / saturation), les tests de rapport et de polarité, les contrôles de charge et d'isolement, l'édition de rapports sur place et l'export USB pour optimiser les opérations de vérification sur le terrain.

Principales caractéristiques

• Boîtier portable, adapté à l'utilisation sur le terrain avec encombrement réduit et prise en main étudiée.
• Contrôleur intelligent avec écran LCD intégré pour le pilotage des essais et l'affichage des résultats.
• Imprimante micro intégrée pour rapports instantanés sur site.
• Mémoire non volatile avec alimentation par batterie : conserves jusqu'à 3 000 jeux d'essais.
• Export USB pour génération de rapports (Word) et post-traitement en laboratoire.

Fonctions

• Transformateur de courant (CT)
  • Mesure de la courbe de magnétisation / caractéristique d'excitation (détermination du knee-point et de la saturation).
  • Essai du rapport de transformation (turns/ratio) et vérification de précision.
  • Vérification de la polarité.
  • Dérivation des courbes d'erreur à 5% et 10%.
  • Injection de courant pour essais de rapport/précision, mode TEST RAPIDE (FAST TEST).
  • Essai de tenue du bobinage secondaire en courant alternatif à fréquence industrielle.
  • Calcul automatique de la valeur du knee-point d'excitation.
  • Essai de charge secondaire réelle (burden) et mesure de résistance.
• Transformateur de tension (PT)
  • Essai de la caractéristique d'excitation.
  • Essai du rapport de transformation.
  • Vérification de la polarité.
  • Essai de tenue (fréquence secteur) du bobinage secondaire.
  • Mesure de résistance et calcul du knee-point.
  • Essai de charge secondaire réelle.

Caractéristiques techniques

• Alimentation de fonctionnement : AC 220 V ±20 V, 50–60 Hz.
• Forme d'onde de sortie : sinusoïdale.
• Tension de sortie (caractéristique d'excitation) : 0–1200 V.
• Plage du courant d'excitation : 0–20 A.
• Courant de sortie pour essai de rapport : 0–1000 A.
• Plage de mesure du rapport CT : 5–25000 A / 5 A (5000 A / 1 A).
• Plage de mesure du rapport PT : 1–500 kV.
• Plage de charge : 5–500 VA.
• Plage de mesure de résistance : 0,1–300 Ω.
• Précision (Erreur) : ≤ 0,5% (0,3% × lecture + 0,2% × plage).
• Température de fonctionnement : -10 ℃ à +40 ℃.
• Humidité relative : < 90% RH.
• Altitude : ≤ 1000 m.
• Dimensions (L × W × H) : 450 × 350 × 350 mm.
• Masse : ≤ 28 kg.
