Testeur Transformateur de courant (TC) UHV-107A

anti-effractionde polaritéVoltampère

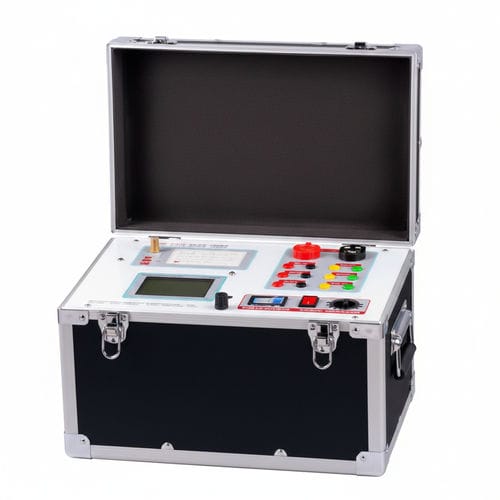

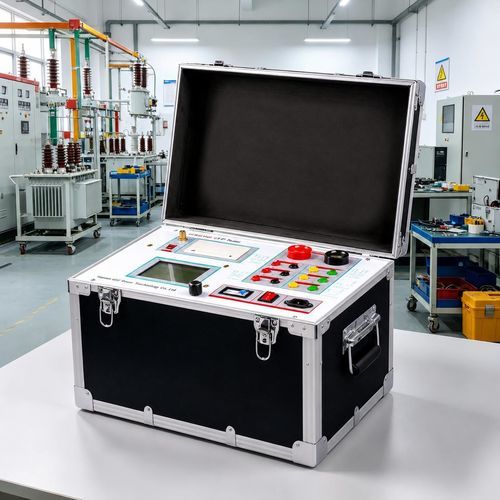

Le UHV-107A CT/PT Volt-Ampere Analyzer est un instrument portable de terrain destiné aux essais automatisés et complets des transformateurs de courant (CT) et de potentiel (PT) de classe protection (P-class) et de comptage. Il intègre la mesure de la courbe d'excitation avec détection automatique du knee-point, la génération des courbes d'erreur 5%/10%, la vérification du rapport et de la polarité, le test de charge secondaire, ainsi que l'impression et l'export des données.

Avantages clés

• Conformité aux normes : certifié GB 20840.3-2013 et IEC 60044.
• Solution tout-en-un pour le terrain : conception portable ≤22 kg sans équipement externe requis.
• Rapports sur site : impression micro-thermique instantanée (~8 s) et export USB pour rapports Word/PDF.
• Automatisation haute précision : calcul du knee-point assisté par IA avec répétabilité ≤0,5% et cartographie dynamique des erreurs pour courbes composites 5%/10%.
• Stockage robuste : >3 200 enregistrements sur mémoire flash de qualité militaire avec secours par supercondensateur ; fonctionnement validé de −25°C à 55°C.
• Mise en service rapide : interface graphique intuitive et flux guidé permettant la mise en service CT en moins de 15 minutes.

Fonctions principales

• Mesure de la courbe d'excitation avec détection automatique du knee-point.
• Génération automatique des courbes d'erreur 5% et 10% (cartographie de précision composite).
• Vérification du rapport CT/PT et contrôle de polarité.
• Test de charge secondaire (charge réelle) et mesure de la résistance d'enroulement secondaire sans instruments externes.
• Sorties haute tension et haute courant intégrées pour tests jusqu'aux limites de l'appareil ; imprimante thermique intégrée et export USB.

Caractéristiques / spécifications techniques

• Alimentation de travail : AC 220V ±10%, 50Hz.
• Sortie de l'appareil : 0 ~ 2500 V, 5 kVA (valeur de réglage maximale 20 A).
• Sortie de courant élevée : 0 ~ 600 A.
• Précision d'excitation : ≤0,5% (0,2% * lecture + 0,3% * plage).
• Mesure de la résistance d'enroulement secondaire — Plage : 0,1 ~ 300 Ω ; Précision : ≤1,0% (0,4% * lecture + 0,6% * plage).
• Mesure de la charge réelle secondaire — Plage : 5 ~ 500 VA ; Précision : ≤0,5% (0,2% * lecture + 0,3% * plage) ± 0,1 VA.
• Mesure de phase (différence d'angle) — Précision : ±4 minutes ; Résolution : 0,1 minute.
• Précision de contraste : 0,05%.
• Mesure du rapport CT — Plage : ≤25000 A/5 A (5000 A/1 A) ; Précision : ≤0,5% (0,2% * lecture + 0,3% * plage).
• Mesure du rapport PT — Plage : ≤500 kV ; Précision : ≤0,5% (0,2% * lecture + 0,3% * plage).
• Environnement de travail — Température : −10°C à 40°C ; Humidité : ≤90% ; Altitude : ≤1000 m.
• Dimensions : 410 mm × 260 mm × 340 mm.
• Poids : ≤22 kg.
