Testeur Transformateur de courant (TC) UHV-105

de champ magnétiquehaute tensiond'impulsions de courant

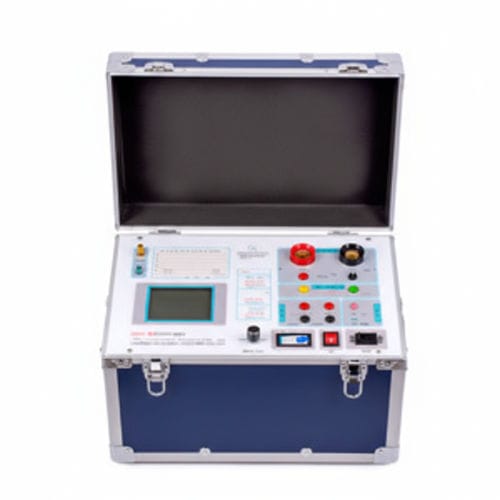

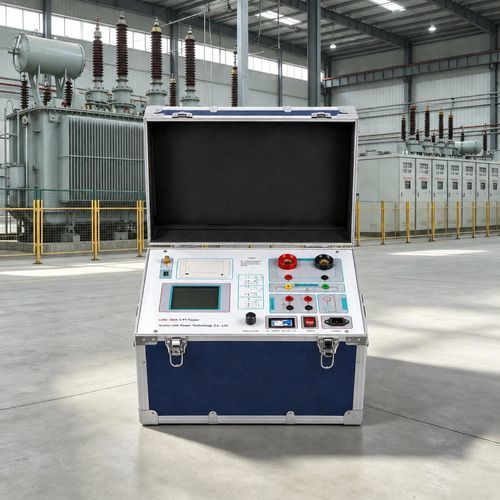

UHV-105 CT PT Comprehensive Tester est un testeur portable sur site pour transformateurs de courant (CT) et transformateurs de potentiel/tension (PT) de classe P, conçu pour effectuer l'ensemble des vérifications avec enregistrement et impression des données intégrés. Il dispose d'un écran LCD, d'une mini-imprimante intégrée pour l'impression sur site, d'une exportation des données par USB et d'une utilisation simple.

Caractéristiques et avantages

• Conformité aux normes : conforme à GB 20840.3-2013 et GB 20840.2-2014 pour la vérification CT/PT.
• Solution d'essai complète : réalise tous les éléments de test listés de manière autonome, sans appareils externes.
• Impression sur site : imprimante micro haute vitesse intégrée pour obtenir des copies papier immédiates.
• Contrôle intuitif : contrôleur intelligent avec interface graphique pour une utilisation facile.
• Affichage clair : grand écran LCD pour l'affichage des données et des résultats graphiques.
• Calculs automatiques : détermination automatique du point de rupture (knee point) d'excitation selon les normes.
• Génération de courbes d'erreur : tracé automatique des courbes d'erreur à 5 % et 10 % pour l'analyse de conformité.
• Conservation des données : stockage jusqu'à 3 000 enregistrements de test avec protection contre les pertes en cas de coupure de courant.
• Exportation des données : interface USB pour le déchargement des données et la génération de rapports (Word).
• Conception pour le terrain : format compact optimisé pour l'utilisation mobile ; masse nominale ≤ 30 kg.
• Protections : multiples dispositifs de protection pour l'équipement et l'opérateur.

Table des fonctions (CT / PT)

• CT (Transformateur de courant) :
  • Courbe de magnétisation (caractéristique d'excitation)
  • Essai de rapport de transformation
  • Vérification de polarité
  • Génération des courbes d'erreur à 5 % et 10 %
  • Injection de courant
  • Dégaussage (démagnétisation)
  • Essai de tenue en courant alternatif à la fréquence industrielle
  • Calcul automatique de la valeur du point de rupture (knee point)
• PT (Transformateur de potentiel / tension) :
  • Essai de caractéristique d'excitation
  • Essai de rapport de transformation
  • Vérification de polarité
  • Essai de tenue à la fréquence industrielle
  • Dégaussage (démagnétisation)
  • Calcul de la valeur du point de rupture (knee point)

Caractéristiques / spécifications techniques

• Alimentation opérationnelle : AC 220V ±20V, 50–60Hz
• Forme d'onde de sortie de l'appareil : onde sinusoïdale
• Tension de sortie (caractéristique d'excitation) : 0–1200 V
• Plage de courant de sortie d'excitation : 0–20 A
• Courant de sortie pour essai de rapport de transformation : 0–1000 A
• Plage de mesure du rapport CT : 5–25000 A/5 A (5000 A/1 A)
• Plage de mesure du rapport PT : 1–500 kV
• Erreur de mesure : ≤ 0,5 % (0,2 % * lecture + 0,3 % * plage)
• Température de fonctionnement : -10 ℃ à +40 ℃
• Humidité relative : < 90 % HR
• Altitude : ≤ 1000 m
• Dimensions (L×l×H) : 450 × 280 × 260 mm
• Poids : ≤ 30 kg
• Stockage des données : jusqu'à 3 000 enregistrements avec protection contre la perte d'alimentation
• Interfaces : imprimante mini intégrée ; prise en charge de clé USB pour exportation des données et génération de rapports
