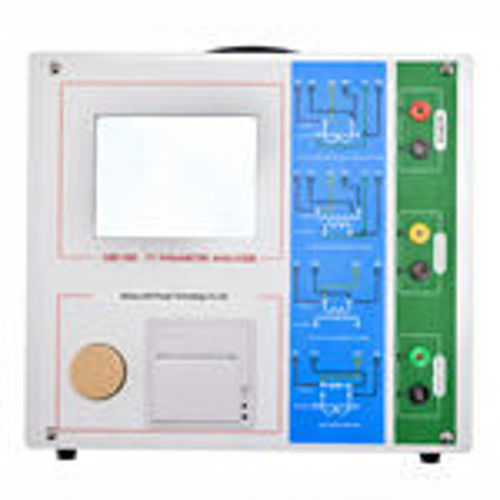

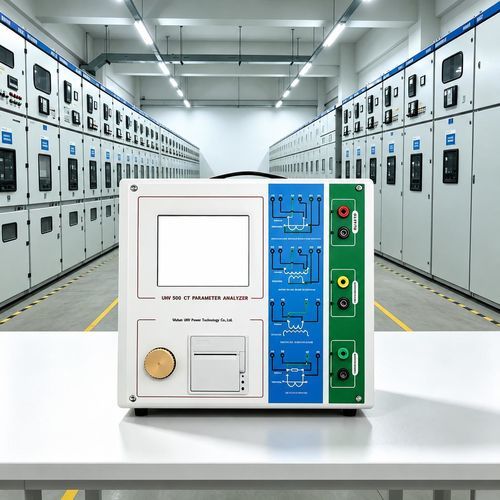

Analyseur Transformateur de courant (TC) UHV-300 CT PT

pour réseau électriquepour réseauxindustriel

L'analyseur de caractéristiques voltampères UHV-300 CT PT est un instrument d'essai professionnel destiné aux transformateurs de courant (CT) et de potentiel (PT) dans le secteur de l'énergie, reposant sur des plateformes DSP et ARM haute performance et un procédé de fabrication avancé. Il permet de mesurer les caractéristiques d'excitation (volt-ampères), le rapport, la polarité, la résistance d'enroulement secondaire, la charge secondaire, l'erreur de rapport et l'erreur d'angle de phase, et fournit une analyse automatisée des paramètres CT/PT.

Caractéristiques principales

• Test complet pour les types de CT (protection, mesure, TP) : caractéristiques d'excitation, rapport, polarité, résistance de l'enroulement secondaire, charge secondaire, erreur de rapport et erreur d'angle de phase ; applicable également aux tests d'excitation PT.
• Calcul et affichage automatiques des paramètres CT/PT : tension/courant du genou, courbe d'erreur 10 % (5 %), facteur limite de précision (ALF), facteur de sécurité de l'instrument (FS), constante de temps secondaire (Ts), coefficient de rémanence (Kr), et identification des inductances saturées/insaturées.
• Conforme aux normes IEC60044-1 et IEC60044-6 pour CT/PT.
• Basé sur une théorie avancée d'essais basse fréquence, capacité de tester le point de genou du CT jusqu'à 30 kV (selon configuration).
• Stockage des données : mémoire non volatile pour jusqu'à 2000 enregistrements ; export via USB/U-disk vers PC ; logiciel d'analyse pour génération de rapports Word.
• Opération simple : tests CT courants (résistance, excitation, rapport, polarité) exécutables par une touche ; câblage uniforme pour la plupart des tests.
• Conception portable : poids de l'instrument ≤ 9 kg pour utilisation sur site.

Noms alternatifs

• Testeur CT/PT
• Testeur voltampère CT
• Testeur de caractéristiques CT
• Analyseur CT

Caractéristiques / spécifications techniques

• Objectif de test : CT de protection
• Sortie : 0–180 Vrms, 12 Arms, 36 A (valeur de crête)
• Précision de la mesure de tension : ±0,2 %
• Mesure du rapport CT — Plage : 1–30000 ; Précision : ±0,2 %
• Mesure du rapport PT — Plage : 1–10000 ; Précision : ±0,2 %
• Mesure de phase — Résolution : 0,5 min ; Précision : ±5 min
• Mesure de la résistance de l'enroulement secondaire — Plage : 0–300 Ω ; Précision : 2 % ± 2 mΩ
• Mesure de la charge AC — Plage : 0–300 VA ; Précision : 2 % ± 0,2 VA
• Tension d'alimentation : AC 220 V ±10 %, 50 Hz
• Environnement de fonctionnement : Température -10 ℃ à 50 ℃, humidité ≤ 90 %
• Dimensions & poids : 340 × 300 × 150 mm ; poids ≤ 9 kg
