Analyseur Transformateur de courant (TC) UHV-109

Transformateur de potentiel/tension (PT)de laboratoirepour réseau électrique

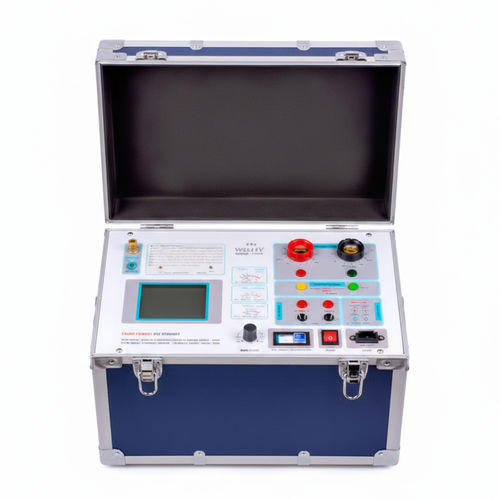

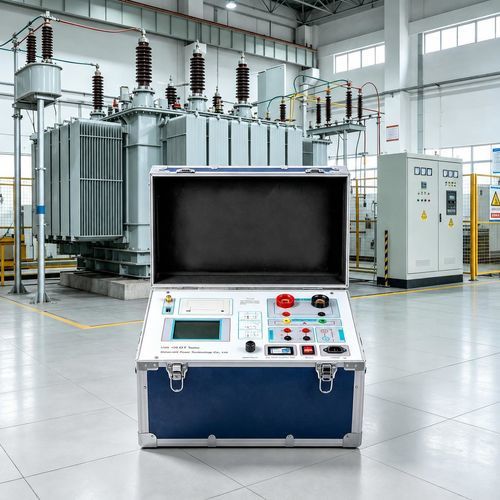

Le UHV-109 CT/PT Testeur de polarité est un appareil portable et automatisé destiné à la vérification des transformateurs de courant (CT) et de potentiel (PT) de classe protection (P-class) et de classe mesurage, utilisable en laboratoire et sur site.

Fonctions principales

• Vérification automatisée de la polarité et des caractéristiques des CTs et PTs (opération en unité unique sans équipements auxiliaires externes).
• Conforme aux normes GB 20840.3-2013, GB 20840.2-2014 et aux règlements IEC/GB associés.
• Détection automatique du point d'inflexion d'excitation (knee-point) et génération automatique de courbes d'erreur à 5% et 10%.
• Imprimante thermique intégrée pour impression immédiate des rapports sur site.
• Contrôleur intelligent et grand écran LCD graphique pour une utilisation simplifiée sur le terrain.
• Mémoire interne protégée par batterie permettant d'enregistrer jusqu'à 3 000 jeux de données ; conservation des données après coupure de courant.
• Export USB et génération de rapports Word en un clic sur PC standard pour la documentation et la certification.
• Conception compacte et légère, adaptée aux essais en laboratoire et aux mises en service sur site.

Caractéristiques techniques

• Alimentation : AC 220V ±10%, 50 Hz.
• Sortie appareil (tension) : 0 ~ 2500 V (limitation de courant réglable, max 20 A).
• Sortie courant élevé : 0 ~ 1000 A.
• Précision de la mesure d'excitation : ≤ 0,5 % (0,3 % × lecture + 0,2 % × plage).
• Plage de mesure du rapport CT : ≤ 5000 A/1 A (25 000 A/5 A) ; précision du rapport CT : ≤ 0,5 %.
• Plage de mesure du rapport PT : 5 ~ 220 kV ; précision du rapport PT : ≤ 0,5 %.
• Environnement de travail : Température −10 ℃ à 40 ℃ ; humidité ≤ 90 % ; altitude ≤ 1000 m.
• Dimensions (L×P×H) : 410 mm × 260 mm × 340 mm.
• Poids : ≤ 25 kg (poids fonctionnel portable indiqué ≤ 22 kg dans la description opérationnelle).
