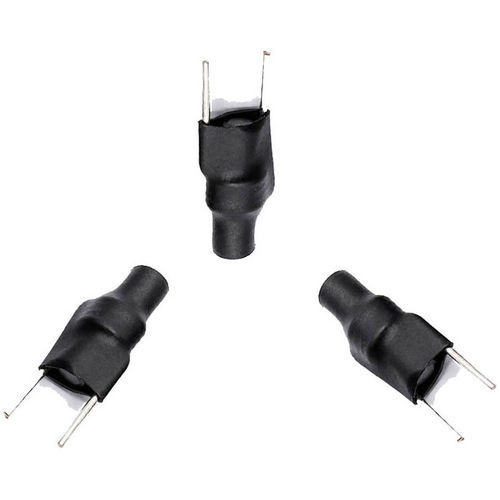

Inductance en ferrite WL0416

à noyau de ferritebobinéemagnétique

Aperçu
L'inducteur ferrite WL0416 conçu pour la conversion d'énergie et la suppression des EMI dans l'électronique de puissance. Construit avec un noyau en tige de ferrite et un bobinage en cuivre émaillé, le composant présente une empreinte compacte (16 mm), une large plage d'inductance et une aptitude aux fréquences de kHz à MHz. Applications typiques : alimentations à découpage, circuits RF, charge sans fil et systèmes de contrôle industriels.

Fabrication & Personnalisation
Fabriqué par procédés de bobinage de précision, le WL0416 peut être personnalisé sur le diamètre du fil, la structure du bobinage, la valeur d'inductance, la fréquence de fonctionnement et les dimensions mécaniques. Options : taille/forme du noyau, nombre de spires, type et diamètre de fil, encapsulation (vernis, époxy, revêtement), mode de montage et courant nominal.

Principe de fonctionnement
L'inducteur fonctionne par induction électromagnétique : le courant dans le bobinage crée un champ magnétique concentré par le noyau en ferrite. La haute perméabilité magnétique de la ferrite augmente l'inductance et améliore la réponse en haute fréquence tandis que la forte résistivité électrique réduit les pertes par courants de Foucault.

Applications

• Alimentations à découpage, convertisseurs DC-DC, adaptateurs et systèmes de régulation de tension
• Systèmes de recharge sans fil pour améliorer l'accouplement magnétique
• Électronique automobile : systèmes de charge, gestion de batterie et modules de contrôle
• Équipements de communication : circuits RF, filtrage et dispositifs sans fil
• Électronique grand public : chargeurs, ordinateurs et équipements audio pour suppression de bruit
• Automatisation industrielle : capteurs, variateurs moteurs et systèmes de contrôle

Avantages

• Bonne performance en haute fréquence avec faibles pertes magnétiques
• Taille compacte et poids réduit par rapport à de nombreuses solutions à noyau métallique
• Haute résistivité électrique réduisant les pertes par courants de Foucault
• Comportement thermique stable et fonctionnement fiable dans les limites spécifiées
• Personnalisation flexible pour répondre aux exigences applicatives

Inconvénients / Limitations

• Matériau ferrite fragile pouvant se fissurer sous choc mécanique
• Saturation magnétique inférieure à certains noyaux métalliques, limitant les applications très fortes intensités
• Performances dépendantes du choix du matériau et de la précision du bobinage

Dépannage & Modes de défaillance courants

• Inductance faible : nombre de spires incorrect, noyau endommagé ou matériau inadapté
• Surchauffe : courant excessif, fréquence élevée ou conducteur sous-dimensionné ; vérifier conditions de fonctionnement et gestion thermique
• Bruit magnétique : bobinage lâche, vibration du noyau ou filtrage circuit insuffisant ; améliorer fixation mécanique et conception du circuit
• Efficacité réduite : mauvais grade de ferrite, pertes noyau élevées ou qualité de bobinage médiocre ; revoir matériau et process de fabrication
• Dommage physique : manipuler les noyaux ferrite avec précaution pour éviter les fissures lors de l'assemblage

FAQ (Sélection & Utilisation)

• Objectif : transfert d'énergie, filtrage et suppression EMI dans inductances, transformateurs, chargeurs sans fil et alimentations
• Fonctionnement : induction électromagnétique avec noyau ferrite concentrant le flux pour augmenter l'inductance et l'efficacité de transfert
• Critères de sélection : valeur d'inductance, fréquence de fonctionnement, courant nominal, matériau ferrite, plage de température et mode de montage
• Personnalisation : disponible pour la géométrie du noyau, la structure de bobinage, le diamètre du fil, l'inductance, les terminaux et le montage
• Causes courantes de défaillance : courant excessif, surchauffe, fréquence inadéquate, mauvais bobinage ou dommages mécaniques

Spécifications techniques

• Modèle / Dénomination : WL0416
• Matériau du noyau : ferrite (tige magnétique)
• Conducteur : fil de cuivre émaillé
• Diamètre typique du fil : 0,2 mm (options AWG disponibles)
• Bobinage : bobinage monocouche rond ou sectionné (personnalisable)
• Longueur d'empreinte : 16 mm
• Options d'encapsulation : vernis, époxy ou revêtement
• Montage : traversant (through-foot) ou montage personnalisé
• Plage d'inductance : 0,1 µH à 50 µH (personnalisable)
• Tolérances d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Courant nominal : défini selon conception personnalisée
• Résistance d'isolement : ≥75 MΩ
• Applications typiques : alimentations à découpage, circuits RF, chargeurs sans fil, électronique automobile, équipements de communication, systèmes de contrôle industriels

Spécifications électriques (Typiques)

• Plage d'inductance : 0,1 µH – 50 µH (personnalisable)
• Tolérance d'inductance : ±2%, ±5%, ±10%
• Résistance DC (DCR) : personnalisée selon conception
• Facteur de qualité (Q) : élevé, optimisé pour la plage de fréquence sélectionnée
• Fréquence de résonance propre : élevée, dépend de l'application
• Fréquence de fonctionnement : kHz à MHz
• Courant nominal : spécifié selon conception
• Résistance d'isolement : ≥75 MΩ
