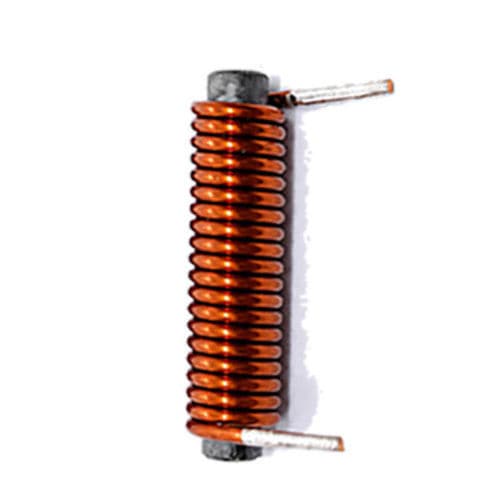

Transformateur d'alimentation électrique WL0425

d'isolementde puissanceencapsulé

Présentation du produit
Le transformateur à bobine en ferrite WL0425 est un composant magnétique pour applications haute fréquence, utilisé pour la conversion de tension, l'isolation électrique et l'adaptation d'impédance dans la plage kHz–MHz. Construit avec un noyau magnétique en ferrite et des enroulements en fil cuivre émaillé, il présente de faibles pertes de noyau et un encombrement réduit par rapport aux noyaux en fer. La géométrie des enroulements, le rapport de spires et l'isolation sont adaptables selon l'application.

Principe de fonctionnement
Le transformateur fonctionne par induction électromagnétique : un courant alternatif dans l'enroulement primaire génère un flux magnétique variable dans le noyau en ferrite, qui est couplé à l'enroulement secondaire et induit une tension selon le rapport de spires. Les noyaux en ferrite offrent une perméabilité élevée et de faibles pertes par courants de Foucault à haute fréquence, améliorant l'efficacité dans les alimentations à découpage et les applications RF.

Fonctions principales

• Conversion de tension (élévation / abaissement)
• Isolation électrique entre circuits
• Transmission d'énergie en haute fréquence
• Adaptation d'impédance dans des modules électroniques

Applications

• Alimentations à découpage et convertisseurs DC-DC
• Équipements de communication et modules RF
• Drivers LED et systèmes d'éclairage
• Électronique automobile (chargeurs VE, BMS, alimentation embarquée)
• Systèmes de contrôle industriel, capteurs et robotique
• Systèmes d'énergies renouvelables (onduleurs solaires, stockage d'énergie)
• Dispositifs médicaux et électronique grand public

Fiche technique (résumé)
Item : Transformateur à bobine en ferrite — Description : Fil cuivre émaillé
Diamètre du fil : 0,3 mm (options AWG disponibles)
Type d'enroulement : Enroulement rond mono-couche ou en sections
Matériau du noyau : Tige magnétique en ferrite
Longueur d'empreinte : 25 mm
Encapsulation : Vernis, époxy ou revêtements optionnels
Montage : Traversant (through-foot) ou montage personnalisé

Spécifications électriques (typique)
Paramètre : Description
Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance : ±2%, ±5%, ±10%
Résistance DC (DCR) : Dépendant du design (personnalisable)
Facteur Q : Optimisé pour la plage de fréquence spécifiée
Fréquence de résonance propre : Dépend de l'application, typiquement élevée
Fréquence de fonctionnement : Plage kHz à MHz
Courant nominal : Défini selon conception
Résistance d'isolement : ≥50 MΩ

Avantages

• Faibles pertes de noyau et fonctionnement efficace à haute fréquence
• Construction compacte et faible masse avec haute densité de puissance
• Réduction de la dissipation thermique et meilleur comportement thermique
• Isolation électrique entre enroulements
• Personnalisation OEM des enroulements, du rapport de spires, de la forme du noyau et des dimensions

Limitations / Considérations

• Peu adapté aux applications basse fréquence secteur
• Risque de saturation du noyau si mal dimensionné
• La conception haute fréquence nécessite une ingénierie spécialisée
• Les noyaux en ferrite sont fragiles mécaniquement et demandent une manipulation soignée
• Coût de développement plus élevé pour prototypes et tests de qualification

Notes de dépannage

• Surchauffe : peut provenir d'un mauvais choix de noyau, d'une surcharge ou d'un refroidissement insuffisant — réduire la charge, choisir un matériau ferrite adapté et améliorer la gestion thermique
• Pertes élevées : imputables à un matériau ou un enroulement inadapté — optimiser la fréquence, le type d'enroulement et le matériau
• Fluctuation de sortie : due à un mauvais rapport de spires ou une régulation insuffisante — ajuster le nombre de spires et améliorer la régulation
• EMI/bruit excessif : réduire l'inductance de fuite, ajouter un blindage et optimiser le routage PCB et l'agencement des enroulements
• Défaillance d'isolation : vérifier le niveau d'isolation, améliorer la conception diélectrique et effectuer des tests de fiabilité

Spécifications techniques

• Modèle : WL0425
• Matériau du noyau : Ferrite (type tige magnétique)
• Longueur d'empreinte typique : 25 mm
• Conducteur d'enroulement : Fil cuivre émaillé (typ. 0,3 mm ; autres options AWG)
• Type d'enroulement : Mono-couche rond ou en sections ; structures personnalisées prises en charge
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérances d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Courant nominal : selon conception personnalisée
• Résistance d'isolement : ≥50 MΩ
• Options d'encapsulation : vernis, époxy ou revêtements spéciaux
• Options de montage : traversant (through-foot) ou configurations personnalisées
