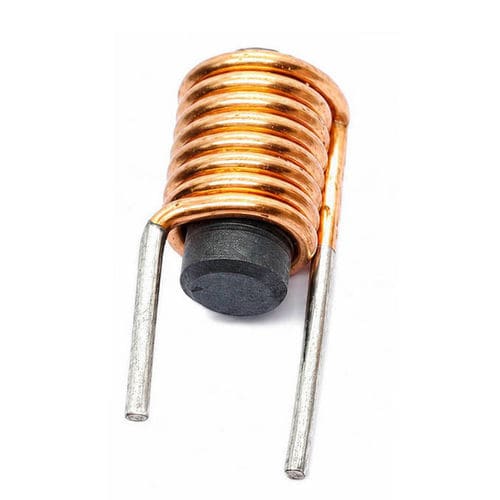

Inductance en ferrite WL0410

bobinéemagnétiqueRF

Aperçu du produit
La bobine à noyau ferrite WL0410 est un inducteur magnétique conçu pour les fonctions d'antenne et de réception de signal en équipements industriels. Le concept associe un noyau en ferrite à haute perméabilité et un bobinage précis en cuivre émaillé pour fournir une inductance stable, une sensibilité élevée et une concentration du couplage magnétique par rapport aux bobines à noyau d'air.

Avantages clés

• Inductance stable et sensibilité élevée grâce à la perméabilité du noyau ferrite
• Concentration du champ magnétique améliorée pour une meilleure réception
• Faible encombrement pour appareils portables et espaces contraints
• Paramètres personnalisables : plage de fréquences, calibre du fil, longueur de bobine, grade de ferrite et montage
• Solution économique pour les systèmes RF, capteurs et antennes industrielles

Principe de fonctionnement
Une bobine à noyau ferrite comporte un noyau en ferrite autour duquel est enroulé un fil de cuivre émaillé. Les courants alternatifs dans l'enroulement génèrent un champ magnétique concentré par la ferrite. Pour l'usage antenne, les ondes électromagnétiques induisent un flux magnétique variable dans la bobine, que le bobinage convertit en signaux électriques pour l'électronique. Les performances dépendent de la fréquence d'utilisation, de l'inductance, du grade de ferrite et de la géométrie du bobinage.

Applications

• Récepteurs AM et antennes magnétiques
• Équipements de communication RF et accordeurs
• Électronique automobile (télécommandes, entrée sans clé, TPMS)
• Objets connectés (capteurs sans fil)
• Capteurs industriels et systèmes d'automatisation
• Instrumentation médicale nécessitant une inductance stable
• Systèmes RFID et contrôle d'accès

Avantages & inconvénients

• Avantages : encombrement réduit, sensibilité élevée, faible consommation, comportement électromagnétique prévisible, adaptation possible aux besoins de fréquence et d'inductance
• Inconvénients : propriétés de la ferrite dépendantes de la température ; efficacité et pertes modifiées à très haute fréquence ; noyaux cassants nécessitant protection mécanique ; tolérances de fabrication strictes pour une inductance constante

Dépannage & problèmes courants

• Mauvaise réception : vérifier le bobinage, le grade de ferrite et l'orientation
• Inductance incorrecte : contrôler le nombre de spires, l'intégrité du noyau et les tolérances de fabrication
• Bruit ou EMI excessif : améliorer le blindage et le routage PCB
• Sensibilité à la température : choisir une ferrite avec les caractéristiques thermiques appropriées
• Dommages mécaniques : protéger les noyaux contre les chocs et la manipulation
• Mauvaises connexions : inspecter les soudures et le montage

Personnalisation
Les unités WL0410 peuvent être fabriquées selon les spécifications client pour l'inductance, la fréquence de fonctionnement, le matériau ferrite, la longueur/diamètre de la tige, le type et calibre du fil, le nombre de spires, l'encapsulation (vernis, époxy ou revêtement) et le mode de fixation.

Fiche technique (sélection)
Élément - Description
Type de noyau - Tige en ferrite
Fil - Cuivre émaillé (diamètre typique 0,1 mm ; options AWG disponibles)
Bobinage - Monocouche rond ou sectionnel
Longueur d'encombrement - 10 mm (typique)
Encapsulation - Vernis, époxy ou revêtement optionnel
Montage - À travers-pattes ou sur mesure

Spécifications électriques (typiques)
Paramètre - Description
Plage d'inductance - 0,1 µH – 50 µH (personnalisable)
Tolérances d'inductance - ±2%, ±5%, ±10%
Résistance DC (DCR) - dépend du fil et du design
Facteur Q - optimisé pour la plage de fréquence choisie
Fréquence de résonance propre - dépend de l'application
Fréquence de fonctionnement - kHz à bas MHz
Courant nominal - spécifié selon le design
Résistance d'isolement - ≥50 MΩ

Conseils de choix & conception

• Définir d'abord la fréquence de fonctionnement (choisir le grade de ferrite en conséquence)
• Préciser l'inductance et la tolérance requises pour l'accord du circuit
• Sélectionner la ferrite en équilibrant perméabilité, pertes et stabilité thermique
• Vérifier les dimensions de la tige, l'espace de bobinage et le montage pour contraintes mécaniques
• Choisir le diamètre du fil pour le courant et la résistance DC requis
• Prendre en compte les conditions environnementales (température, humidité, vibration)
• Prototyper et valider inductance, Q et réponse en fréquence avant production

Spécifications techniques

• Modèle : WL0410
• Noyau : tige en ferrite
• Longueur d'encombrement typique : 10 mm
• Fil : cuivre émaillé, diamètre typique 0,1 mm
• Bobinage : monocouche rond ou sectionnel
• Plage d'inductance : 0,1 µH – 50 µH (personnalisable)
• Options de tolérance d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Résistance d'isolement : ≥50 MΩ
• Encapsulation : vernis / époxy / revêtement optionnel
• Montage : à travers-pattes ou sur mesure
