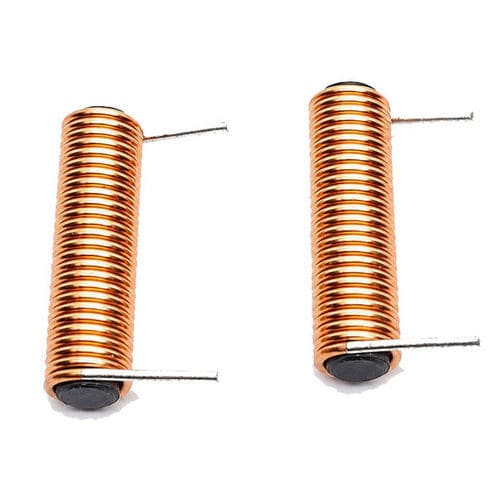

Bobine en ferrite WL0420

à noyau de ferritemagnétiqueinductive

Présentation du produit
La bobine d'antenne à boucle WL0420 en ferrite est un composant magnétique compact conçu pour la réception et la transmission dans les plages kHz–MHz. Sa construction associe un enroulement en cuivre émaillé de précision autour d'un noyau en ferrite (tige magnétique) afin d'augmenter la concentration de flux magnétique et d'améliorer la sensibilité. Options de personnalisation : matériau du noyau, nombre de spires, dimensions et spécifications de fréquence.

Principe de fonctionnement
La bobine convertit les ondes électromagnétiques en signaux électriques par induction magnétique. Étapes clés :

• Les ondes RF externes induisent un champ magnétique variable autour de la bobine
• Le noyau ferrite concentre le flux magnétique à l'intérieur de l'enroulement
• Le flux variable génère une tension dans le fil de cuivre émaillé
• Le circuit électronique traite ensuite le signal induit

Applications

• Récepteurs radio AM (boucles compactes et directionnelles)
• Systèmes RFID et lecteurs NFC en champ proche
• Modules IoT et dispositifs de communication compacts
• Capteurs et équipements de surveillance industriels
• Électronique automobile (systèmes d'accès, TPMS, communications véhiculaires)
• Électronique grand public et appareils portables

Avantages / Inconvénients
Avantages : grande sensibilité magnétique, faible encombrement, faible consommation, bonne immunité aux interférences, comportement fréquentiel stable et coût adapté à la production de masse.
Inconvénients : sensibilité à l'orientation (la position affecte la performance), fragilité mécanique du ferrite, sensibilité aux températures extrêmes et portée réduite par rapport aux antennes plus grandes. Une sélection appropriée des matériaux, un accord de circuit et une protection mécanique atténuent ces limites.

Fiche technique (éléments mécaniques / de fabrication clés)
Noyau : ferrite (tige magnétique)
Enroulement : cuivre émaillé, mono-couche rond ou sectionné
Diamètre typique du fil : 0,2 mm (options AWG disponibles)
Empattement (longueur) : 20 mm (typique)
Encapsulation : vernis, époxy ou revêtement en option
Montage : traversant ou personnalisé

Spécifications électriques (typique)
Plage d'inductances : 0,1 µH – 50 µH (personnalisable)
Tolérances d'inductance : ±2%, ±5%, ±10%
Résistance DC (DCR) : selon conception
Facteur Q : optimisé pour la plage de fréquence cible
Fréquence de résonance propre : dépend de l'application
Fréquence de fonctionnement : plage kHz à MHz
Courant nominal : selon conception
Résistance d'isolement : ≥50 MΩ

Notes de dépannage / Fiabilité
Problèmes fréquents et mesures : mauvaise réception liée à l'orientation (ajuster la position, vérifier l'accord), dérive de fréquence (vérifier la gestion thermique et les tolérances), sensibilité réduite (optimiser le nombre de spires et la taille du noyau, améliorer le blindage), interférences excessives (optimiser le routage PCB, la mise à la terre et le blindage). Protéger les noyaux en ferrite des chocs mécaniques et respecter les procédures d'assemblage.

Caractéristiques techniques

• Modèle : WL0420
• Matériau du noyau : ferrite (tige magnétique)
• Enroulement : cuivre émaillé, mono-couche rond ou sectionné
• Diamètre du fil (typique) : 0,2 mm
• Empattement (longueur) : 20 mm (typique)
• Options d'encapsulation : vernis, époxy, revêtement
• Montage : traversant ou personnalisé
• Inductance : 0,1 µH à 50 µH (personnalisable)
• Tolérances d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Résistance d'isolement : ≥50 MΩ
• Courant nominal, DCR et paramètres finaux : personnalisables selon la conception
