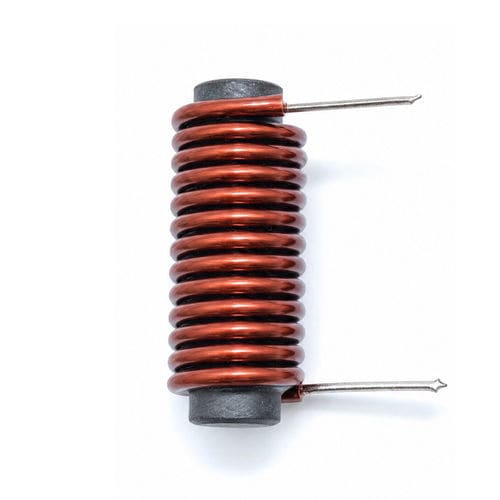

Inductance en ferrite WL1230

à noyau de ferriteà haute fréquencede basse fréquence

Aperçu
La bobine à noyau tige en ferrite WL1230 est un composant inductif destiné à la réception, à l'accouplement magnétique et aux applications en fréquence. Elle utilise une tige en ferrite comme noyau magnétique et un fil de cuivre émaillé pour obtenir une inductance élevée dans un encombrement réduit. Les matériaux ferrites augmentent la perméabilité magnétique pour concentrer le champ et améliorer les performances du signal.

Points clés

• Efficacité magnétique élevée et inductance stable
• Construction compacte et légère
• Personnalisable : matériau ferrite, enroulement, diamètre du fil, dimensions et paramètres électriques
• Adaptée aux bandes basses et moyennes fréquences avec facteur Q élevé et faible consommation

Applications

• Antennes AM et récepteurs radio
• Appareils RF et de communication sans fil
• Lecteurs RFID et systèmes d'identification
• Capteurs sans fil et dispositifs IoT
• Compteurs intelligents et communications de comptage
• Électronique automobile (accès sans clé, TPMS, modules de commande)
• Capteurs industriels, instruments de mesure et systèmes de contrôle
• Dispositifs médicaux et autres électroniques OEM

Détails produit (construction et options)
Article - Description
Inductance bobine ferrite - Fil de cuivre émaillé
Diamètre du fil - 0,3 mm (options AWG disponibles)
Type d'enroulement - Monoplage rond ou sectionné
Matériau du noyau - Tige en ferrite (MnZn ou NiZn selon la fréquence)
Longueur d'empreinte - 30 mm
Encapsulation - Vernis, époxy ou revêtement optionnel
Montage - Pattes traversantes / sur mesure

Spécifications électriques (typiques)
Paramètre - Description
Plage d'inductance - 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance - ±2%, ±5%, ±10%
Résistance DC (DCR) - Personnalisée
Facteur Q - Spécifié selon la plage de fréquence
Fréquence de résonance propre - Dépend du design et de l'application
Fréquence d'utilisation - Plage kHz à MHz
Courant nominal - Sur mesure selon conception
Résistance d'isolement - ≥100 MΩ

Remarques de conception et performance
Les bobines à noyau tige améliorent l'accouplement magnétique et la sensibilité de réception par rapport aux conceptions à noyau d'air. La performance dépend de la composition de la ferrite, de la taille du noyau, du nombre de spires, de la fréquence d'utilisation et de l'accord du circuit. Le choix approprié du matériau (MnZn pour basses fréquences, NiZn pour fréquences plus élevées) et une conception soignée assurent sensibilité, faibles pertes et stabilité thermique.

Personnalisation
La fabrication permet d'adapter la longueur de tige, la composition ferrite, la section du fil, le nombre de tours, l'encapsulation et les options de montage pour répondre aux exigences OEM ou industrielles.

Caractéristiques / spécifications techniques

• Modèle : WL1230 (bobine à noyau tige en ferrite)
• Longueur du noyau (empreinte typique) : 30 mm
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Options de tolérance d'inductance : ±2%, ±5%, ±10%
• Fil : cuivre émaillé ; diamètre typique 0,3 mm (options AWG disponibles)
• Enroulement : monoplage rond ou sectionné
• Fréquence d'utilisation : kHz à MHz
• Résistance d'isolement : ≥100 MΩ
• Options d'encapsulation : vernis, époxy ou autres revêtements
• Montage : pattes traversantes ou montage sur mesure
• Matériaux ferrite : MnZn (basses fréquences) / NiZn (fréquences plus élevées)
