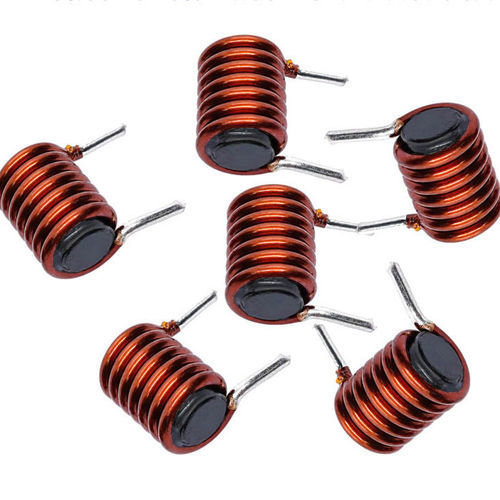

Inductance magnétique WL1215

en ferritebobinéeà noyau de ferrite

Présentation du produit
Une antenne inducteur à bobine ferrite est un dispositif électromagnétique compact conçu pour recevoir ou transmettre efficacement des signaux radiofréquences. Elle se compose d'une tige/noyau en ferrite entourée d'une bobine de cuivre émaillé enroulée avec précision. Le matériau ferrite augmente le flux magnétique, améliorant l'inductance et la sensibilité tout en permettant une empreinte réduite. Applications courantes : systèmes RFID, radios AM, réseaux de capteurs sans fil, compteurs communicants, équipements industriels, électroniques médicales et dispositifs IoT.

Fonctionnement
Les ondes électromagnétiques induisent un flux magnétique variable dans la tige ferrite. La bobine de cuivre enroulée autour du noyau ferrite convertit ce flux variable en tension selon la loi de Faraday. Le noyau ferrite concentre le champ magnétique, augmentant l'inductance et la réception du signal. Le signal induit est ensuite transmis au circuit récepteur pour amplification, filtrage et traitement.

Principales caractéristiques

• Noyau en ferrite à haute perméabilité magnétique pour concentration du flux et inductance élevée.
• Taille compacte et conception légère adaptées aux espaces contraints.
• Grande sensibilité de réception et meilleur rapport signal/bruit.
• Réduction des interférences électromagnétiques en environnement industriel.
• Personnalisable : matériau ferrite, nombre de spires, diamètre du fil, inductance et bande de fréquence.
• Paramètres électriques stables, longue durée de vie et faible consommation.

Applications

• Lecteurs et étiquettes RFID
• Compteurs communicants et communications utilitaires
• Automatisation industrielle et capteurs sans fil
• Dispositifs IoT et télémétrie sans fil
• Électronique automobile (accès sans clé, TPMS, modules de communication)
• Surveillance médicale et appareils médicaux portables
• Récepteurs radio AM et systèmes basse/moyenne fréquence

Avantages et inconvénients

• Avantages : taille compacte, haute sensibilité, faible EMI, faible consommation, personnalisation OEM aisée et tolérances de production en série cohérentes.
• Inconvénients : moins efficace à très haute fréquence, possible saturation du ferrite en champs magnétiques très forts, fragilité mécanique des noyaux ferrite en cas de choc, et nécessité d'un appairage d'impédance et d'une qualité d'enroulement soigneux pour éviter une dégradation des performances.

Dépannage

• Mesurer l'inductance et la résistance continue pour détecter des dommages de la bobine.
• Inspecter le noyau ferrite pour fissures ou éclats ; un noyau endommagé réduit les performances magnétiques.
• Vérifier les soudures et la continuité des fils de liaison.
• Confirmer le fonctionnement dans la plage de fréquences prévue et vérifier l'adaptation d'impédance au circuit RF.
• Vérifier la présence de sources EMI externes (moteurs, alimentations, structures métalliques proches) qui peuvent dégrader la réception.
• Tester le facteur Q et le comportement en résonance propre avec des instruments appropriés ; un Q faible peut indiquer un problème d'enroulement ou de matériau.
• Faire des tests prototypés (mesureur LCR, analyseur réseau) avant la production en série.

Fiche technique (champs sélectionnés)
Article : Description
Inducteur bobine ferrite : Fil de cuivre émaillé
Diamètre du fil : 0,2 mm (options AWG disponibles)
Type d'enroulement : Enroulement simple couche rond ou en sections
Matériau du noyau : Tige ferrite
Longueur d'empreinte : 5 mm
Encapsulation : Vernis, époxy ou revêtement en option
Montage : Through-foot / sur mesure

Spécifications électriques (typiques)
Paramètre : Description
Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance : ±2%, ±5%, ±10%
Résistance continue (DCR) : Personnalisée (selon conception)
Facteur Q : Haut Q, optimisé pour la plage de fréquences
Fréquence de résonance propre : Élevée, dépend de l'application
Fréquence de fonctionnement : Plage kHz à MHz
Courant nominal : Personnalisé selon conception
Résistance d'isolement : ≥100 MΩ

Remarque
Ces antennes sont destinées aux applications sans fil basse et moyenne fréquence nécessitant une taille compacte, une haute sensibilité et une immunité aux interférences. Des options OEM/ODM sont disponibles pour adapter les paramètres électriques et mécaniques aux besoins spécifiques.

Caractéristiques techniques

• Désignation du modèle : WL1215
• Noyau ferrite avec enroulement cuivre émaillé
• Plage d'inductance : 0,1 µH à 100 µH (personnalisable)
• Tolérances d'inductance disponibles : ±2%, ±5%, ±10%
• Diamètre du fil typique : 0,2 mm (options AWG disponibles)
• Enroulement : Simple couche rond ou en sections
• Fréquence de fonctionnement : de kHz jusqu'à la gamme MHz (selon application)
• Résistance d'isolement : ≥100 MΩ
• Encapsulation optionnelle : Vernis, époxy ou revêtement
• Options de montage : Through-foot ou montage personnalisé
