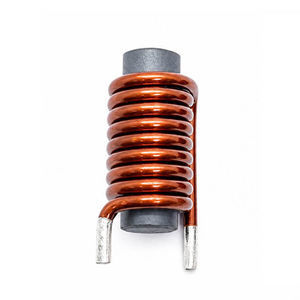

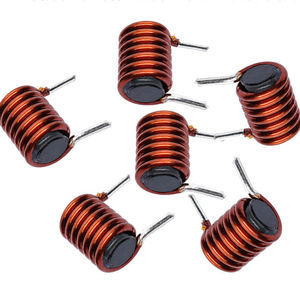

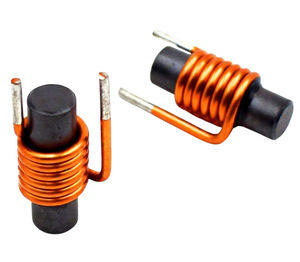

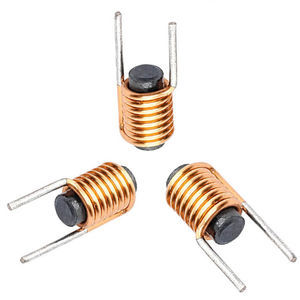

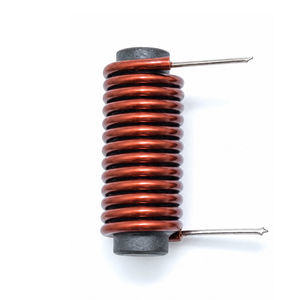

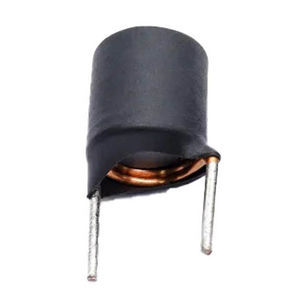

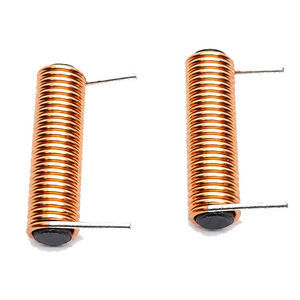

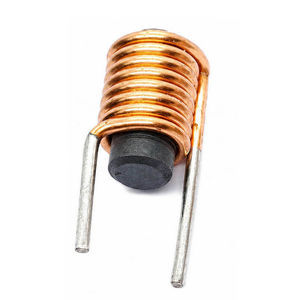

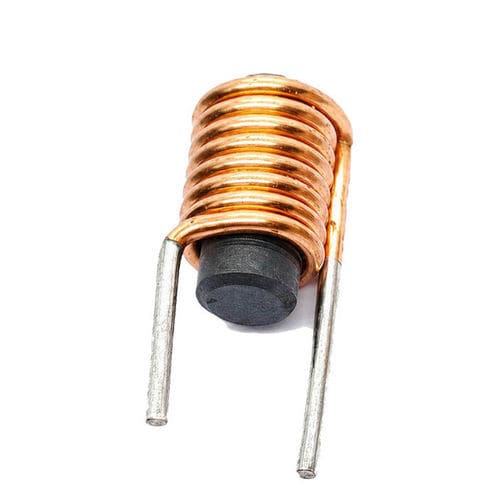

Self de choc en ferrite WL0415

à noyau de ferritemagnétiqueRF

Vue d'ensemble
Les bobines d'induction en ferrite sont des composants magnétiques de précision conçus pour la conversion efficace de l'énergie électromagnétique. Avec un noyau en ferrite et un enroulement contrôlé, la WL0415 offre une inductance stable, de faibles pertes et un comportement magnétique prévisible dans les plages kHz–MHz. Applications types : alimentations, chargeurs sans fil, capteurs, modules de communication et automatisation industrielle. La personnalisation permet d'adapter la géométrie du noyau, la section du fil, les dimensions et les paramètres électriques pour des besoins OEM/ODM.

Principe de fonctionnement
La WL0415 fonctionne par induction électromagnétique : le courant alternatif dans l'enroulement crée un champ magnétique variable concentré par le noyau en ferrite. Le noyau augmente la densité de flux et l'enroulement stocke puis restitue l'énergie selon l'inductance.

• Le courant alternatif circule dans l'enroulement
• Le noyau en ferrite génère et guide le flux magnétique
• La concentration du flux augmente l'inductance
• Le champ magnétique stocke temporairement l'énergie
• L'énergie magnétique est reconvertie en énergie électrique selon les besoins

Applications
Les bobines WL0415 sont utilisées dans : alimentations et convertisseurs DC‑DC, filtres de commutation, chargeurs sans fil (grand public et VE), électronique automobile (BMS, modules de charge, capteurs), capteurs industriels, équipements RFID et de communication, dispositifs médicaux, objets connectés et modules de récupération d'énergie.

Avantages

• Haute perméabilité magnétique pour une concentration efficace du flux
• Faibles pertes par courants de Foucault à haute fréquence
• Conception compacte et légère avec bonne isolation électrique
• Performance stable sur une plage de températures
• Adaptable aux besoins OEM/ODM

Inconvénients

• Matériau fragile — risque de fissures sous chocs mécaniques
• Capacité de courant limitée en pointe due à la saturation magnétique
• Le choix du matériau doit correspondre à la fréquence d'utilisation
• Parfois moins puissant magnétiquement que des alternatives à noyau métallique

Dépannage & problèmes courants

• Inductance faible : vérifier le nombre de tours, contrôler l'état du noyau et le matériau utilisé
• Surchauffe : vérifier surintensité, résistance excessive ou type de ferrite inadapté
• Mauvais transfert d'énergie : optimiser l'alignement et le couplage magnétique
• Performance instable : maîtriser la variation des matériaux et l'impact thermique
• Problèmes EMI : améliorer le blindage et l'implantation sur carte

Détails produit
La WL0415 associe un noyau ferrite à des conducteurs en cuivre émaillé pour transmettre l'énergie magnétique efficacement. Le noyau concentre le flux et réduit les pertes à haute fréquence. Les bobines sont fabriquées selon les spécifications clients en taille, gamme de fréquence, inductance et fixation.

Table technique
Item : Description
Ferrite Inductor Coil : Fil de cuivre émaillé
Diamètre du fil : 0.2 mm (options AWG disponibles)
Type d'enroulement : Enroulement mono‑couche rond ou sectionné
Matériau du noyau : Tige magnétique en ferrite
Longueur d'empreinte : 15 mm
Encapsulation : Vernis, époxy ou revêtement en option
Montage : À trous traversants / Sur mesure

Caractéristiques électriques (typique)
Paramètre : Description
Plage d'inductance : 0.1 µH – 50 µH (personnalisable)
Tolérance inductance : ±2%, ±5%, ±10%
Résistance continue (DCR) : Spécifiée selon le design
Facteur Q : Q élevé, optimisé pour la plage de fréquence ciblée
Fréquence de résonance propre : Dépend de l'application, généralement élevée
Fréquence de fonctionnement : kHz à MHz
Courant nominal : Déterminé par conception personnalisée
Résistance d'isolement : ≥75 MΩ

FAQ (sélection)

• Qu'est‑ce qu'une bobine d'induction en ferrite ? — Un composant passif pour conversion d'énergie électromagnétique, filtrage, détection et transfert sans fil utilisé en électronique de puissance, chargeurs, RFID et capteurs.
• Pourquoi utiliser la ferrite ? — La ferrite présente une haute perméabilité et une conductivité faible, réduisant les pertes par courants de Foucault aux hautes fréquences.
• WL0415 est‑elle personnalisable ? — Oui : géométrie du noyau, nombre de tours, section du fil, inductance, fréquence, taille et montage sont adaptables.
• Quelles défaillances sont courantes ? — Inductance incorrecte, surchauffe, EMI et mauvais couplage, généralement corrigeables par des ajustements de conception et du choix des matériaux.

Spécifications

• Modèle : WL0415
• Matériau du noyau : Ferrite (tige magnétique)
• Conducteur : Fil de cuivre émaillé
• Diamètre du fil : 0.2 mm (options AWG disponibles)
• Enroulement : Mono‑couche rond ou sectionné
• Longueur d'empreinte : 15 mm
• Encapsulation : Vernis, époxy ou revêtement en option
• Montage : À trous traversants ou sur mesure
• Plage d'inductance : 0.1 µH – 50 µH (personnalisable)
• Tolérance inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz
• Courant nominal : Personnalisé selon le design
• Résistance d'isolement : ≥75 MΩ
• Applications typiques : Conversion d'énergie, charge sans fil, électronique automobile, capteurs, RFID, automatisation industrielle
