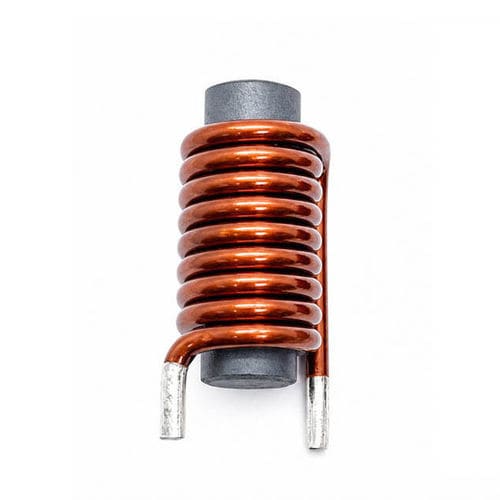

Antenne RF WL1225

RFIDAMtige

Présentation
Une antenne bobine en ferrite compacte conçue pour la réception fiable en basses et moyennes fréquences. Constituée d'une tige en ferrite à haute perméabilité et d'un enroulement en fil de cuivre émaillé de précision pour concentrer le flux magnétique et améliorer la sensibilité. Configurable pour usage OEM et industriel en choisissant la plage de fréquence, l'inductance, les dimensions du noyau, le nombre de tours et le mode de fixation.

Principe de fonctionnement
L'antenne convertit le champ magnétique RF variable en tension par induction électromagnétique : la tige en ferrite concentre le flux et l'enroulement en cuivre génère le signal électrique. Par rapport aux bobines à noyau d'air de taille similaire, le noyau ferrite offre une perméabilité effective plus élevée, permettant la réception de signaux plus faibles. La bobine et les composants de réglage externes forment un circuit résonant pour optimiser la sélectivité et réduire les interférences.

Principales caractéristiques

• Haute sensibilité magnétique grâce au noyau en ferrite
• Empreinte compacte (ex. 25 mm) pour appareils embarqués et portables
• Faibles pertes et facteur Q élevé lorsqu'optimisé pour la bande cible
• Enroulement, inductance, calibre du fil et dimensions du noyau personnalisables
• Encapsulation optionnelle (vernis, époxy, revêtement) pour protection environnementale
• Options de montage : pied traversant ou fixations sur mesure

Applications

• Récepteurs radio AM et radios portables
• Lecteurs RFID, contrôle d'accès et systèmes d'identification
• Objets connectés, compteurs intelligents et capteurs sans fil
• Électronique automobile (ouverture sans clé, TPMS, navigation)
• Automatisation industrielle : capteurs sans fil et surveillance machine
• Électronique grand public nécessitant une bonne réception BF/MF

Avantages

• Excellente réception du champ magnétique dans un faible encombrement
• Bonne sélectivité en fréquence et comportement électrique stable
• Faible sensibilité aux champs électriques rayonnés si intégrée correctement
• Paramètres adaptables aux spécifications OEM
• Longue durée de vie en utilisation et manutention appropriées

Inconvénients / Limites

• Bande passante intrinsèquement plus étroite que certaines antennes large bande ; nécessite un réglage adapté
• Performance affectée par les objets métalliques proches et le placement
• Le matériau ferrite est fragile et peut se fissurer en cas de choc mécanique
• Exige un matériau ferrite de qualité et un réglage précis pour des performances optimales

Dépannage & problèmes courants

• Mauvaise réception : vérifier l'orientation, la continuité de l'enroulement et l'intégrité du noyau
• Mauvais accord en fréquence : contrôler l'inductance, le nombre de tours et les condensateurs de réglage
• Bruit élevé : évaluer le placement, le blindage et les sources d'interférences locales
• Sensibilité réduite : inspecter la qualité de l'enroulement et la qualité de la ferrite
• Dommages mécaniques : éviter les chocs lors de l'assemblage et du transport

Fiche produit (éléments clés)
Article - Description
Bobine ferrite - Fil de cuivre émaillé
Diamètre du fil - 0,2 mm (autres options AWG disponibles)
Type d'enroulement - Enroulement monocouche rond ou sectionné
Matériau du noyau - Tige en ferrite
Longueur d'empreinte - 25 mm
Encapsulation - Vernis, époxy ou revêtement optionnel
Montage - Pied traversant / sur mesure

Spécifications électriques (typique)
Paramètre - Description
Plage d'inductance - 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance - ±2%, ±5%, ±10%
Résistance DC - Personnalisée (selon conception)
Facteur Q - Élevé, optimisé pour la plage de fréquence
Fréquence d'auto-résonance - Dépend de l'application
Fréquence de fonctionnement - Plage kHz à MHz
Courant nominal - Spécifié selon conception
Résistance d'isolement - ≥100 MΩ

FAQ (sélection)

• À quoi sert une antenne bobine ? — Réception des signaux magnétiques BF/MF : radio AM, RFID, capteurs sans fil, compteurs intelligents et systèmes automobiles.
• Pourquoi utiliser la ferrite ? — La ferrite augmente la perméabilité magnétique pour concentrer le flux et améliorer la sensibilité vs une bobine à noyau d'air.
• Comment choisir la bonne bobine ? — Définir la fréquence de fonctionnement, l'inductance/Q requis, la taille du noyau, le calibre de fil, le montage et les contraintes environnementales.
• Peut-on personnaliser l'antenne ? — Oui : longueur/diamètre de tige, grade de ferrite, construction de l'enroulement, inductance et options de montage peuvent être adaptés aux besoins OEM.

Caractéristiques techniques

• Model: WL1225 (custom winding)
• Type de noyau : Tige en ferrite
• Longueur d'empreinte : 25 mm
• Fil : Fil de cuivre émaillé (ex. 0,2 mm ; autres tailles disponibles)
• Enroulement : Monocouche rond ou sectionné ; tours personnalisables
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérance d'inductance : ±2%, ±5%, ±10%
• Fréquence de fonctionnement : kHz à MHz (dépend de la conception)
• Facteur Q : Élevé, optimisé pour la fréquence choisie
• Résistance DC : Selon spécification de conception
• Courant nominal : Selon spécification de conception
• Résistance d'isolement : ≥100 MΩ
• Encapsulation : Vernis, époxy ou revêtement optionnel
• Montage : Pied traversant ou montage personnalisé disponible
