Inductance de filtrage WL0625

RFmagnétiqueà noyau de ferrite

Présentation

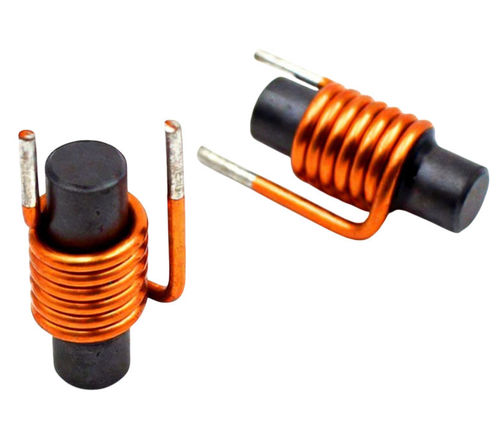

L'inducteur à noyau ferrite WL0625 offre des valeurs d'inductance stables avec de faibles pertes de cœur et un format compact adapté aux circuits montés sur PCB. Il stocke l'énergie lors d'événements de commutation et réduit les perturbations conduites dans les applications haute fréquence, assurant un fonctionnement fiable sur la plage de températures industrielle courante.

Construction et matériaux

• Matériau du noyau : ferrite pour haute perméabilité et faibles pertes
• Conducteur : fil de cuivre émaillé avec isolation polyester
• Types de construction : variantes radiale et SMD disponibles
• Montage : montage PCB traversant (radial) et montage en surface (SMD)

Formes et personnalisation

• Formes disponibles : toroïdal, type tige, noyau tambour et autres géométries
• Paramètres personnalisables : valeur d'inductance, tolérance, courant nominal, résistance continue (DCR), dimensions mécaniques et capacité de courant
• Services fabricant : production OEM et conception sur mesure selon inductance, taille et courant requis

Applications

• Alimentations à découpage et convertisseurs DC–DC (stockage d'énergie lors de la commutation)
• Filtres EMI/RFI et circuits de suppression de bruit
• Électronique grand public : TV, ordinateurs portables, appareils mobiles
• Équipements industriels : variateurs, automates, modules de puissance
• Électronique automobile : calculateurs, commandes d'éclairage, distribution d'énergie
• Équipements de communication : routeurs, modules radio, dispositifs réseau
• Énergies renouvelables et systèmes de charge : onduleurs solaires, chargeurs de batterie

Avantages
La haute perméabilité magnétique permet des conceptions compactes avec une inductance importante ; les faibles pertes par courants de Foucault améliorent l'efficacité aux fréquences de commutation élevées ; propriétés électriques stables et réduction des EMI dans des configurations adaptées.

Inconvénients
Les noyaux en ferrite sont fragiles et peuvent se fissurer sous choc ; la densité de flux de saturation est inférieure à celle de certains noyaux en alliage, limitant les performances à fort courant sans conception appropriée.

Fiche technique
Paramètre Symbole Valeur Unité
Inductance L 1µH – 1000µH µH
Tolérance ±L ±10% / ±20% —
Courant nominal Ir 0,1 – 5 A A
Résistance continue DCR 0,01 – 5 Ω Ω
Matériau du noyau Ferrite —
Température de fonctionnement -40 à +125 °C °C

Spécifications mécaniques

• Type de noyau : noyau ferrite
• Construction : radial et SMD
• Fil : cuivre émaillé avec revêtement polyester
• Montage : PCB

Conseils de sélection
Tenir compte de la valeur d'inductance et de la tolérance, des courants nominal et de saturation, de la DCR, de la fréquence d'utilisation et du type de ferrite, des performances thermiques, des contraintes de montage et des facteurs environnementaux (vibration, humidité) pour les applications industrielles ou automobiles.

Caractéristiques techniques

• Modèle : WL0625
• Plage d'inductance : 1µH – 1000µH
• Tolérances disponibles : ±10%, ±20%
• Courant nominal : 0,1 A – 5 A
• Résistance continue (DCR) : 0,01 Ω – 5 Ω
• Matériau du noyau : ferrite
• Plage de température : -40 °C à +125 °C
• Types et constructions : toroïdal, type tige, noyau tambour ; radial et SMD
• Fil et isolation : cuivre émaillé avec revêtement polyester
• Applications typiques : alimentations à découpage, convertisseurs DC–DC, filtres EMI, électronique grand public et industrielle, systèmes automobiles, équipements de communication, solutions solaires et de charge
