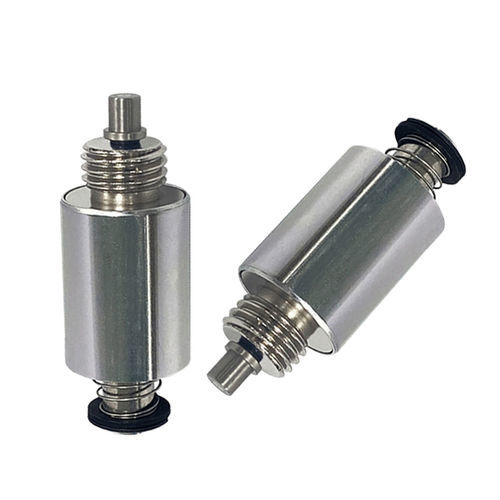

Actionneur électrique WL2432

linéaireà piston magnétiqueà ressort de rappel

Présentation du produit
L'actionneur tubulaire électromagnétique est un actionneur linéaire de précision qui convertit l'énergie électrique en mouvement mécanique linéaire contrôlé. Sa construction tubulaire cylindrique (bobine, noyau mobile et ressort de rappel) offre une forte densité de force dans un format compact, assurant une réponse rapide, une longue durée de vie et une performance stable en service continu. L'appareil peut fonctionner en configuration push ou pull et est conçu pour une intégration simple et un entretien minimal.

Principe de fonctionnement
Lorsque la bobine est alimentée, un champ magnétique se crée à l'intérieur de l'actionneur tubulaire et attire le noyau mobile pour produire un mouvement linéaire. Lors de la coupure d'alimentation, le ressort de rappel replace le noyau. La géométrie tubulaire crée un circuit magnétique efficace qui maximise la force pour une taille donnée ; les performances dépendent de la puissance de la bobine, de la tension appliquée, du cycle de service et de l'entrefer.

Caractéristiques principales

• Construction tubulaire compacte offrant un bon rapport force/taille.
• Réponse rapide adaptée aux commutations haute vitesse et au contrôle linéaire ON/OFF.
• Conçu pour une longue durée de vie opérationnelle et un grand nombre de cycles.
• Disponible en plusieurs tensions et longueurs de course pour différentes applications.
• Conception tubulaire scellée améliorant la durabilité et la résistance environnementale (variante standard non étanche).
• Options de fixation flexibles avec montage des deux côtés et trous de vis pour une installation facile.

Applications

• Automatisation industrielle : positionnement, éjection, serrage, fonctions de commutation.
• Contrôle de vannes et systèmes de gestion des fluides.
• Dispositifs médicaux nécessitant un déplacement linéaire précis.
• Distributeurs automatiques et équipements de distribution.
• Contrôle d'accès et serrures électroniques.
• Systèmes d'actionnement et de commande pour l'automobile.
• Robotique et systèmes de production intelligente.

Avantages et inconvénients (résumé)

• Avantages : taille compacte, réponse rapide, fonctionnement fiable avec faible maintenance, bon rapport force/taille, options de tension multiples et large applicabilité industrielle.
• Inconvénients : course limitée par rapport aux vérins électriques ou moteurs linéaires ; la force diminue sur les longues courses ; échauffement de la bobine en service intensif nécessitant une gestion thermique ; sensible au mauvais alignement et peut nécessiter une protection environnementale en conditions sévères.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL 2432
• Rated Voltage: DC 12 V or 24 V
• Rated Power: 10–15 W
• Stroke: 3–10 mm
• Push/Pull Force: ~100 gf at 10 mm stroke (as specified)
• Service Life: ~300,000 cycles (table entry)
• Work Model / Lifespan: 100,000 lifespan cycles (table entry)
• Insulation Class: F (up to 150°C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Material / Housing: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Mounting: both sides with three mounting screw holes
• Dimensional Tolerance: +/- 0.1 mm
• Hi-Pot Test: AC 600 V, 50/60 Hz for 1 s
• Certifications: CE, ROHS, ISO9001
• MOQ: 500 pcs; Supply Ability: 5000 pcs/week; Typical Delivery Time: 30 days
