Présentation générale
Large gamme VUOTOTECNICA de ventouses à vide et accessoires pour préhension, manutention et bridage de surfaces planes, convexes, concaves et irrégulières. Familles principales : ventouses en coupe, à soufflet, elliptiques, série STAR (SV), MAXIGRIP, VMG134, ventouses vulcanisées sur support, ventouses en mousse et séries spécifiques pour emballage, agroalimentaire et pièces fragiles.

Caractéristiques générales des mélanges
Tableau comparatif des mélanges utilisés : sigles commerciaux, propriétés principales, plages de température, dureté, résistance chimique et conformité alimentaire. Mélanges standards : N (para naturel), A (anti‑huile), S (silicone). Mélanges spéciaux : BENZ, GERANIO (OF), NF (néoprène mousse), SB (EPDM mousse).

Ventouses avec supports (petits diamètres)
Ventouses en forme de coupe pour petites pièces aux surfaces planes ou légèrement courbes. Diamètres typiques 4–9 mm. Montage à froid sur supports en laiton nickelé ou aluminium anodisé avec tige filetée mâle ; remplacement facile.

• Exemples de références : 010410, 010510, 010610, 010707, 010810, 010907S, 000801

Ventouses avec supports (10–45 mm)
Utilisées pour surfaces planes ou légèrement convexes/concaves. Diamètres 10–45 mm. Supports en laiton nickelé ou aluminium anodisé ; possibilité de mélanges spéciaux sur demande.

• Exemples de références : 011010, 011210, 011510, 011810, 012010, 012210

Ventouses série SV (STAR)
Série SV pour la manipulation sans déformation d’objets plats et flexibles. Renforts internes formant un plan d’appui en étoile, lèvre souple associée à zones renforcées. Montage sur supports en aluminium anodisé, filetage mâle ou femelle.

• Exemples de références : SV20SR, SV25SR, SV30SR, SV40SR, SV50SR

Maxigrip cups
Conçues pour robotique et automotive : formes rondes/elliptiques, plates ou à soufflet, souvent avec support vulcanisé. Le mélange BENZ offre résistance aux huiles/chlore et large plage de température (env. -40 à +170 °C) ; conception facilitant la préhension sur surfaces huilées ou humides.

• Exemples de références : VRP40A, VRP50A, VRP60A, VRP80A, VRP100A

Ventouses pour emballage et films
Séries pour objets fins et légers (sachets plastiques/papier, flow‑pack). Lèvre fine et plots internes répartissant la dépression pour éviter la déformation. Mélange Para recommandé pour meilleure délicatesse d’adhérence.

• Exemples de références : 011409, 0008240, 081409, 081410

Ventouses plates et à plots
Pour panneaux bois/plastique, verre fin, marbre et carrelage. Lèvre basse légèrement inclinée et plots internes réduisant le volume d’air aspiré et évitant le glissement. Montage à froid sur support aluminium anodisé ; fixation par écrou possible.

• Exemples de références : 017624, 019024, 0111024, 0115036

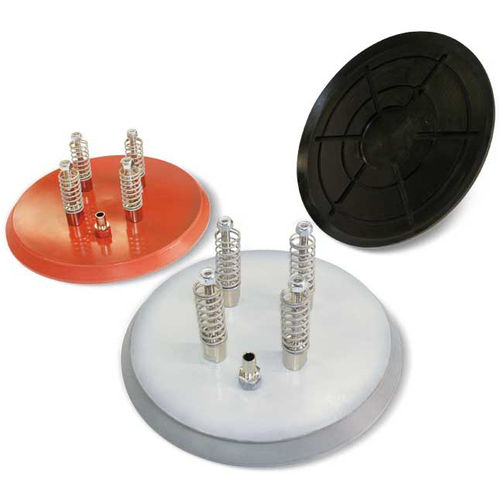

Ventouses vulcanisées sur support
Usage courant en automobile pour tôles embouties/moulées. Lèvre rectifiée assurant préhension immédiate et étanchéité ; support en acier galvanisé vulcanisé sur la ventouse. Mélange BENZ souvent utilisé pour résistance aux huiles d’emboutissage.

• Exemples de références : 085040, 087540, 0810040, 0810050

Ventouses en caoutchouc mousse (GERANIO / NF)
Conçues pour surfaces très rugueuses ; conservent élasticité après de nombreux cycles. Disponible avec face autoadhésive pour fixation rapide. Plages de température indicatives : GERANIO (OF) -40 à +80 °C ; NF néoprène -20 à +80 °C.

• Exemples de références : 014215, 016415, 019215, 0008147

VACUPREDATOR et ventouses pour sachets/contenants souples
Pour la préhension de sachets, sacs et contenants flexibles : corps en aluminium anodisé avec plaque interne fendue et joint en mousse pour suivre les plis et éviter les pertes de vide. Force de levage calculée pour -75 kPa min. et facteur de sécurité 3.

• Exemples de références : VP12OF1015, VP22OF1515, VP0612OF1015

VMG134 — ventouse pour carreaux structurés
Ventouse en mousse haute densité pour carreaux texturés, support Anticorodal anodisé, face autoadhésive, quatre trous de fixation et deux raccords de vide scellés ; versions EPDM (SB), GERANIO (OF) et NF disponibles.

• Exemples de références : 01134134, VMG134, 0008479

Soufflets et multi‑soufflets
Soufflets pour compenser variations de hauteur et manipuler objets inclinés ou délicats (produits de boulangerie, œufs). Soufflets renforcés/doubles pour conditionnements lourds ; versions montées à froid ou vulcanisées.

• Exemples de références : 012030S, 013045S, 014055S, 015065S

Supports, adaptateurs et accessoires
Large choix de supports (laiton nickelé, aluminium anodisé, acier galvanisé), adaptateurs (GAS↔métrique, NPT), vis de réglage avec trou calibré, supports antidérapants, filtres et joints. Les supports sont conçus pour épouser le profil interne des ventouses et fournir des perçages mâle/femelle pour aspiration et fixation.

• Exemples de codes accessoires : 000801, 000802, 000803, 000804, 0008215

Ventouses spéciales et applications spécifiques
Formes spéciales pour problématiques sectorielles : maniement d’œufs, supports pour meules/disques, ventouses de bridage pour verre, solutions Bernoulli pour plaquettes et films sensibles, et réalisations sur mesure suivant cahier des charges.

Caractéristiques / spécifications techniques

• Mélanges standards : N = Para naturel ; A = Caoutchouc anti‑huile ; S = Silicone.
• Mélanges spéciaux : BENZ (résistant au chlore/huile, dureté 60–75°Sh, -40 à +170 °C), OF (GERANIO), NF (néoprène mousse), SB (EPDM mousse).
• Supports : laiton nickelé, aluminium anodisé, acier galvanisé, Anticorodal.
• Fixation : tiges filetées mâle/femelle, trous M8 pour goupilles calibrées, raccords latéraux pour vide, trous centraux filetés.
• Applications : automobile, verre/marbre/céramique, emballage, électronique, agroalimentaire, manutention générale.
