Ventouse plate SV20SR

en caoutchoucen aluminium anodisépour le vide

Description

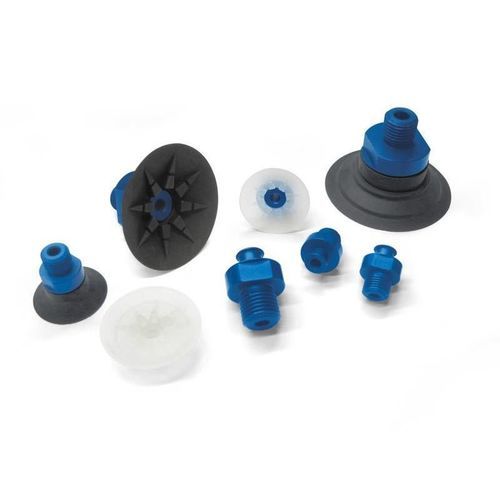

Les ventouses série SV de STAR sont conçues pour la manutention d'objets plats et flexibles (ex. intercalaires en carton, feuilles de tôle fines) sans déformation. Des secteurs de renfort en caoutchouc à l'intérieur forment un plan d'appui en étoile, associant un lèvres de scellement souple pour l'adaptation à la surface et une zone d'appui plus rigide pour la stabilité en manutention verticale et horizontale.

Applications

• Opérations pick-and-place sur pièces plates ou flexibles
• Lignes d'emballage et manutention de couches de carton
• Manipulation de tôles fines et substrats délicats

Montage / fixation

• Supports métalliques de fixation optionnels en aluminium anodisé
• Disponibles avec filetage mâle (externe) ou femelle (interne) selon l'application

Codes produit et variantes

• SV20SR, SV25SR, SV30SR, SV40SR, SV50SR
• 0008132, 0008133, 0008134, 0008135, 0008141, 0008142
• SV20, SV25, SV30, SV40, SV50
• SV20F, SV25F, SV30F, SV40F, SV50F

Caractéristiques / spécifications techniques

• Série : SV (STAR)
• Usage : manutention d'objets plats et flexibles sans déformation
• Design : plan d'appui en étoile formé par des secteurs de renfort en caoutchouc
• Prise : lèvre souple pour adaptation superficielle et zone d'appui pour stabilité et rigidité
• Orientation : convient en manutention verticale et horizontale
• Fixation : supports filetés en aluminium anodisé (mâle ou femelle)
• Variantes : plusieurs diamètres et versions SR / F disponibles

Documentation
Fiche technique et fichiers CAD disponibles sur demande.
