Ventouse à soufflet VMG134

ovalerectangulairecirculaire

Présentation générale
A table avec toutes les caractéristiques des composés de caoutchouc utilisés pour nos ventouses à vide: dénomination commerciale, sigle internationale, sigle Vuototecnica, caractéristiques positives et négatives, couleur, température d’utilisation, dureté, résistance chimique, normes alimentaires et exemples d’emploi.

Ventouses avec supports correspondants (petits diamètres)
Les ventouses traditionnelles en forme de coupe sont adaptées pour la préhension et la manutention à vide d’objets ayant une surface plane, légèrement convexe ou concave. Diamètres typiques: 4 à 9 mm. Mélanges standards: para naturel (N), caoutchouc anti-huile (A), silicone (S). Montables à froid sur supports en laiton nickelé; fixation par goupille filetée mâle.

• Codes produit: 010410 010510 010610 010707 010810 010907S 000801 000802 080410 080510 080610 080707 080810 080907S

Ventouses avec supports correspondants (10–45 mm)
Série de ventouses en forme de coupe, diamètres 10–45 mm. Disponibles en mélanges standards; supports en laiton nickelé ou aluminium anodisé. Remplacement simple en tant que pièces de rechange.

• Codes produit: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014

Ventouses Star (SV) avec supports
Conçues pour la manipulation sans déformation d’objets plats et flexibles (ex. cartons, tôles fines). Renforts intérieurs en caoutchouc créant un plan d’appui en étoile pour stabilité et rigidité; supports en aluminium anodisé, filetés mâle ou femelle.

• Codes produit: SV20SR SV25SR SV30SR SV40SR SV50SR 0008132 0008133 0008134 0008135 0008141 0008142 SV20 SV25 SV30 SV40 SV50 SV20F SV25F SV30F SV40F SV50F

Maxigrip cups (rondes plates et à soufflet)
Ventouses avec lèvre extrêmement flexible, plates ou à soufflet, adaptées aux surfaces planes, creuses ou convexes. Mélange exclusif BENZ (dureté 60–75°Sh, température service -40 à +170 °C) : anti-tache, excellente résistance à l’abrasion, à l’eau et aux huiles d’emboutissage contenant du chlore. Support vulcanisé; vaste gamme d’accessoires pour fixation.

• Codes produit: VRP40A VRP50A VRP60A VRP80A VRP100A VRP125A VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

Maxigrip cups elliptiques (plates et à soufflet)
Ventouses elliptiques pour préhension longue et étroite; disponibles en variantes plates et à soufflet.

• Codes produit: VEP3060 VEP3090 VEP4080 VEP50100 VEP60120 VEP70140 VES3060 VES4080 VES50100 VES70140

Réductions et accessoires pour Maxigrip
Réductions en acier galvanisé pour transformer filetage et faciliter montage; adaptateurs et joints articulés, MF pour filetage femelle 1/8” et 1/4” gaz, adaptateurs AQ avec bride carrée pour systèmes robotisés; joints d’étanchéité intégrés.

• Codes produit (réductions/accessoires): 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228 0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F

Ventouses pour films plastiques, flow pack et emballage
Série conçue pour manipulation d’objets fins, légers et délicats (sachets en plastique/papier). Lèvre très fine qui s’adapte aux variations de forme; plots internes répartissent la dépression pour éviter déformation des matériaux très fins. Mélange recommandé: Para pour adhérence et délicatesse.

• Codes produit: 011409 0008239 0008240 081409 081409F 011410 000803 000804 081410 081410F 011712 000806 000803 081712 081713 011812 000867 000864 081812 081812F 012724 013024 013024L 000815 082724 083024 083024L

Ventouses rondes plates avec supports
Conçues pour la plupart des problèmes de préhension: panneaux bois, verre, marbre mince, tôles fines, céramique. Lèvre inclinée, reliefs internes pour réduire volume d’air et empêcher déformation. Montage à froid sur support aluminium anodisé; remplacement simple.

• Codes produit: 017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036

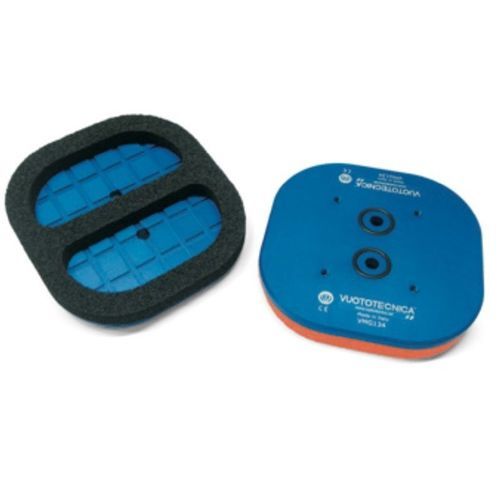

VMG134 pour carreaux structurés
Ventouse en caoutchouc mousse haute densité, conçue pour manutention de carreaux structurés/irréguliers. Trois compositions adaptées à conditions thermiques: EPDM (SB) -40/+130 °C, GERANIO (OF) -40/+80 °C, néoprène (NF) -20/+80 °C. Support en Anticorodal anodisé, fixation par quatre trous; deux raccords pour le vide; joints toriques NBR.

• Codes produit: 01134134 VMG134 0008479

Ventouses avec support vulcanisé (secteur automobile)
Ventouses spécialement étudiées pour tôles moulées/embouties; lèvre rectifiée pour prise immédiate; mélange BENZ résistant au chlore des huiles d’emboutissage; support acier galvanisé vulcanisé.

• Codes produit exemple: 085040 087540 087540GRN 0810040 0810050 ...

Ventouses rondes plates vulcanisées sur support (grosses charges)
Série conçue pour levage et manutention de grosses charges, horizontale et verticale; plan d’appui sculpté en labyrinthe pour préhension sans flexion; disponibles avec trous filetés pour fixation et raccord vacuum.

• Codes produit: 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040

Ventouses à couronne circulaire
Conçues pour objets avec trou central (CD, disques forés, engrenages, poulies). Lèvre fine adhérant sur surfaces rugueuses; supports en aluminium anodisé.

• Codes produit: 012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N

Ventouses rectangulaires et elliptiques
Ventouses rectangulaires pour plans de travail et fixation de panneaux bois, marbre, granit, verre; lèvre basse et verticale, supports aluminium anodisé; ventouses elliptiques pour boîtes, étuis, et applications moulage.

• Codes produit (exemples rectangulaires/elliptiques): 014075 0112090 0115065A 0115075 000831 000834 0008144 000859 ... VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR

Ventouses en caoutchouc mousse (GERANIO, OF, NF)
Conçues pour surfaces irrégulières ou très rugueuses (marbres sciés, tôles nervurées, plexiglas strié, dalles avec gravillons). Versions: GERANIO (OF) -40/+80 °C, néoprène (NF) -20/+80 °C, EPDM (SB) pour applications OCTOPUS -40/+130 °C. Disposent d’un côté autoadhésif pour fixation sur supports.

• Codes produit (exemples): 014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 ... LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF

Ventouses pour sachets, sacs et contenants souples (Vacupredator)
Spécifiques pour emballages souples; plaque à fente et joint en caoutchouc mousse spécial pour suivre les plis et empêcher les fuites de vide. Force de levage calculée à -75 kPa, surface totale, coefficient de sécurité 3.

• Codes produit: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530

Gammes particulières
Produits spécifiques pour le secteur pharmaceutique (ventouses en silicone conformes FDA), ventouses pour verre stocké verticalement, ventouses autobloquantes (déblocage par traction), ventouses basées sur le théorème de Bernoulli pour manipulation sans contact d’objets très fragiles, et nombreuses ventouses particulières aux formes variées pour applications alimentaires, emballage, industrie électronique, etc.

• Exemples codes sectoriels: 011320S70SHFDA 011320SFDA 011420S70SHFDA ... BEC20 BEC30 BEC40 BEC60

Caractéristiques / spécifications techniques

• Matériaux: para naturel (N), caoutchouc anti-huile (A), silicone (S), mélange BENZ, caoutchouc mousse GERANIO (OF), néoprène mousse (NF), EPDM (SB).
• Températures de service: BENZ jusqu’à +170 °C; GERANIO OF: -40 °C à +80 °C; NF: -20 °C à +80 °C; EPDM SB: -40 °C à +130 °C.
• Dureté: ex. BENZ 60–75°Sh; autres selon composition.
• Supports: laiton nickelé, aluminium anodisé, acier galvanisé, Anticorodal anodisé; supports vulcanisés disponibles pour certaines séries.
• Montage: souvent montables à froid sans liant; supports filetés mâle/femelle pour fixation à l’automatisme; options avec trous filetés latéraux pour raccord vacuum.
• Options et accessoires: réductions filetage, adaptateurs gaz/NPT, joints articulés, grains filetés avec trou calibré pour réduire section d’aspiration, plaques et bandes en caoutchouc mousse autoadhésives.
• Applications typiques: manutention de verre, marbre, bois, tôles, emballage flow pack, manipulation de films plastiques, canettes, plats alimentaires, pièces automobiles embouties, composants électroniques délicats.
