Présentation
Catalogue VUOTOTECNICA® de ventouses et accessoires pour préhension, manutention et serrage de nombreuses matières et géométries. Familles couvertes : ventouses coupelle, plates, à soufflet, elliptiques, rectangulaires, en mousse et formes spéciales, ainsi que supports, adaptateurs et accessoires pour l'industrie (emballage, verre, automobile, carrelage, électronique, agroalimentaire, industrie générale).

Caractéristiques principales

• Multiples géométries : coupelle, plate, soufflet, soufflet renforcé, double/multi‑soufflet, série étoile (SV), MAXIGRIP, couronne circulaire, profils rectangulaires/elliptiques, faces à labyrinthe et profils spéciaux.
• Mescoles : standard (N = para naturelle, A = anti‑huile, S = silicone) et spéciales (BENZ, GERANIUM OF mousse, NF néoprène, EPDM SB) adaptées aux besoins thermiques/chimiques.
• Supports & raccords : laiton nickelé, aluminium anodisé, acier galvanisé, Anticorodal ; broches mâles/femelles, perçages M8 calibrés, prises latérales de vide, brides AQ et adaptateurs (GAS↔NPT, métrique↔GAS).
• Usages typiques : manutention du verre, marbre, céramique, tôles, panneaux peints, emballage (flow‑pack), films, bouteilles, conserves, denrées alimentaires, carreaux structurés et substrats délicats (pré‑hension sans contact Bernoulli).

Familles de produits sélectionnées

• Ventouses avec supports : formes classiques sur large plage de diamètres, montage à froid sur supports en laiton nickelé ou aluminium anodisé avec broche filetée pour remplacement rapide.
• Ventouses à support vulcanisé : support métallisé vulcanisé sur la ventouse pour usages lourds et manutention de tôles; version BENZ pour résistance aux huiles/chlore.
• Star Vacuum (série SV) : surface en étoile pour manutention d'objets plats et flexibles sans déformation ; fixations métal mâle/femelle disponibles.
• MAXIGRIP : pour robotique/automobile ; plates ou à soufflet, rondes ou ovales ; option BENZ pour large plage thermique et résistance huile/eau.
• Ventouses packaging & films fins : lèvres très fines et plots internes pour répartir la dépression et éviter la déformation des films et sachets ; para naturelle recommandée pour plastique/papier.
• Ventouses en mousse (GERANIUM, NF) : versions haute densité ou cellulaires pour surfaces très rugueuses ; plaques/ bandes auto‑adhésives pour fixation.
• Vacupredator : ventouses pour sacs/conteneurs flexibles avec plaque rainurée et joint mousse pour compenser plis et garantir l'étanchéité.
• VMG134 pour carreaux structurés : ventouse en mousse haute densité avec support Anticorodal, connexions de vide doubles et face auto‑adhésive pour surfaces texturées.
• Soufflets & multi‑soufflets : adaptation aux surfaces irrégulières, compensation d'erreurs de planéité et séparation feuille par feuille en packaging.
• Plates, labyrinthe & couronne circulaire : pour charges lourdes, feuilles fragiles et pièces avec trou central (disques, poulies) ; choix de mescole selon application.
• Ventouses Bernoulli : préhension sans contact par air comprimé pour substrats très délicats ou légers (wafer, cellules solaires, films).

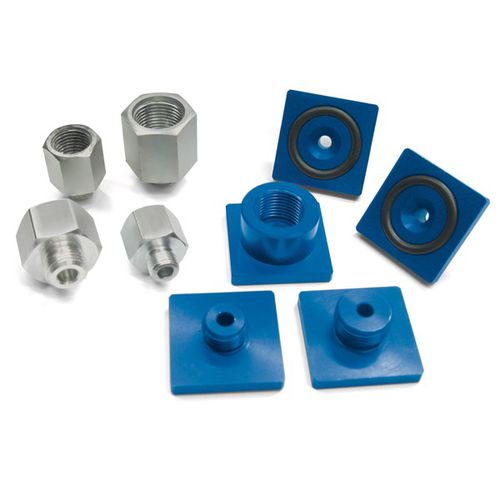

• Accessoires : large gamme d'adaptateurs, réductions filetées, brides AQ pour robotique, filtres, joints O‑ring et vis de réglage calibrées.

Documentation
Fiches techniques PDF et fichiers CAO disponibles par famille produit (cotes, caractéristiques des mélanges, références et listes d'accessoires).

Caractéristiques / spécifications techniques

• Mescoles standard : N (para naturel), A (anti‑huile), S (silicone).
• BENZ : dureté 60–75°Sh, température d'utilisation ≈ -40°C à +170°C, haute résistance à l'abrasion et aux huiles.
• Geranium OF : mousse ouverte, -40°C à +80°C ; NF néoprène : fermé, -20°C à +80/100°C ; EPDM SB : -40°C à +130°C.
• Supports : laiton nickelé, aluminium anodisé, acier galvanisé, Anticorodal.
• MONTAGE : broches filetées mâle/femelle, perçages M8 pour grenaillage calibré, prises latérales de vide ; adaptateurs GAS↔NPT et brides AQ pour intégration robotisée.
• Familles spéciales : Bernoulli pour préhension sans contact, ventouses autobloquantes, ventouses de serrage avec tolérance ±0,05 mm pour traitement verre.
