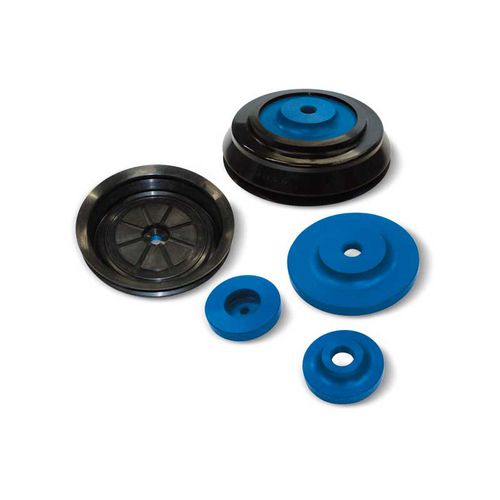

Ventouse à soufflet 0115055

rectangulairerondeplate

Présentation générale
Catalogue Vuototecnica de ventouses pour la préhension, la manutention et le bridage d’objets plats, concaves, convexes, flexibles ou fragiles. Types référencés : rondes plates, à soufflet, elliptiques, rectangulaires, couronne/Star, mousse, séries SV (Star), Maxigrip, Vacupredator et ventouses Bernoulli non-contact, ainsi que supports, adaptateurs et accessoires pour automatisation industrielle et lignes d’emballage.

Caractéristiques générales des mélanges en caoutchouc

• Tableau des mélanges indiquant dénomination commerciale, sigle international, sigle Vuototecnica, avantages/limitations, couleur, température d’utilisation, dureté, résistance chimique, conformité alimentaire et usages typiques.

Ventouses avec supports (petits diamètres)

• Ventouses en forme de coupe pour petits objets à surface plane ou légèrement courbe. Diamètres 4–9 mm. Mélanges standards : Para naturel (N), anti-huile (A), silicone (S). Calzables à froid sur supports en laiton nickelé avec goujon fileté mâle pour remplacement rapide.
• Exemples de codes produits : 010410, 010510, 010610, 010707, 010810.

Ventouses avec supports (diamètres 10–45 mm)

• Formes traditionnelles pour diamètres 10–45 mm. Disponibles en N, A, S. Calzables à froid sur supports en laiton nickelé ou aluminium anodisé, profilés pour épouser la coupe ; goujon fileté mâle. Mélanges spéciaux et supports alternatifs sur demande.
• Codes fournis par série pour pièces détachées et commande.

Ventouses Star (série SV)

• Conçues pour objets plats et flexibles sans déformation : zones de renfort internes créant une surface d’appui en étoile combinant lèvre souple et support rigide. Fixation possible sur supports aluminium anodisé mâle ou femelle.
• Exemples : SV20SR, SV25SR, SV30SR, SV40SR, SV50SR et variantes SV20–SV50.

Maxigrip (rondes plates et à soufflet)

• Destinées robotique/automobile et industrie générale : formes rondes/ovales, plates et à soufflet, lèvre externe très flexible et structure interne pour évacuer huile/eau, assurant adhérence sur tôles huilées, verre ou marbre mouillés.
• Mescla BENZ exclusive (dureté 60–75°Sh, -40 à +170 °C) ; support vulcanisé ; grand choix d’accessoires et possibilité de mélanges spéciaux sur demande.

Maxigrip elliptiques

• Ventouses elliptiques plates ou à soufflet pour surfaces de prise longues et étroites (cartons, profils, petites dalles). Les soufflets s’adaptent aux plans non perpendiculaires et comblent les irrégularités.

Ventouses pour films plastiques, flow-pack et emballage

• Spécialement pour matériaux fins et délicats. Lèvre très fine et plots internes pour répartir la dépression et éviter la déformation ou l’aspiration du matériau. Le composé Para recommandé pour adhérence et douceur sur films et papier.

Ventouses rondes plates avec supports

• Pour panneaux bois/plastique, verre mince, marbre, tôles fragiles et carreaux. Lèvre basse légèrement inclinée ; plots internes réduisant le volume d’air et prévenant la déformation. Montage à froid sur support aluminium anodisé, verrouillage par écrou ; possibilité de trou M8 pour grenaillage réduisant l’entrée d’air.

Ventouse pour canettes (exemple)

• Géométrie adaptée pour prises sur canettes et surfaces lisses légèrement rugueuses ; lèvre réduisant le volume d’air pour prise/libération rapide. Montage à froid sur support aluminium anodisé.

Ventouses pour carreaux céramiques

• Lèvre fine et souple avec surface d’appui à plots pour prise sur surfaces très rugueuses (carrelage, verre, marbre). Montage à froid sur supports aluminium anodisé.

Ventouses avec support vulcanisé

• Pour tôles moulées/embouties (automobile) : lèvre rectifiée pour étanchéité immédiate ; fabriquées en BENZ pour résister aux huiles contenant du chlore. Support en acier galvanisé vulcanisé sur la ventouse pour usage intensif.

Ventouses plates avec support vulcanisé (lourdes)

• Vulcanisées sur support acier avec face gravée en labyrinthe pour la manutention de verres et marbres fragiles ; lèvre verticale interne sur certaines séries pour surfaces extrêmement rugueuses.

Ventouses en caoutchouc mousse (GERANIUM / OF / NF)

• Caoutchouc mousse GERANIUM (OF) pour surfaces irrégulières, autoadhésif sur un côté pour fixation rapide. NF néoprène recommandé pour surfaces lubrifiées. Températures OF : -40 à +80 °C ; NF : -20 à +80 °C. Supports généralement en aluminium anodisé ; grandes tailles avec passage latéral pour raccord vide possible.

Vacupredator (sachets, sacs et contenants souples)

• Conçues pour sachets et contenants flexibles ; plaque asolée en aluminium anodisé et joint mousse spécial pour éviter fuites de vide sur plis. Force de levage calculée sur vide -75 kPa avec coefficient de sécurité 3.

VMG134 pour carreaux structurés

• Pour carreaux texturés : mousse haute densité disponible EPDM (SB) -40 à +130 °C, GERANIUM (OF) -40 à +80 °C, NF néoprène -20 à +80 °C. Face autoadhésive, support Anticorodal anodisé avec 4 trous et 2 raccords vide étanchés par joints NBR. Élément mousse remplaçable.

Ventouses à soufflet et renforcées (packaging)

• Soufflets pour compenser défauts de planéité et s’adapter à surfaces inclinées ; versions alimentaires disponibles pour lignes haute cadence. Soufflets œufs pour prise délicate sans casse ; versions renforcées empêchent collage entre couches.

Ventouses à un ou deux soufflets avec supports vulcanisés (lourd)

• Versions à soufflet s’écrasant lors de la prise pour décoller légèrement la charge et éviter l’adhérence ; disponibles avec connecteurs mâle/femelle et supports vulcanisés ou hexagonaux avec trou M8 pour grenaillage.

Ventouses spéciales et accessoires

• Nombreuses formes spécifiques pour résoudre problèmes de préhension : CD, étiquettes, feuilles, chocolats, tuiles, petites pièces métal/plastique, films, etc. Supports/adaptateurs en laiton nickelé, acier galvanisé ou aluminium anodisé ; adaptateurs Gaz–NPT et réductions filetées disponibles.

Ventouses Bernoulli

• Ventouses basées sur le principe de Bernoulli pour manutention sans contact d’objets fragiles (plaques semi-conducteurs, disques silice, cellules solaires, films). Corps aluminium, disque poussoir inox, cales silicone antistatiques, raccords air axiaux/radicaux et raccord rapide inclus.

Supports, adaptateurs et accessoires

• Large gamme de supports (laiton nickelé, aluminium anodisé, acier galvanisé), goujons filetés avec trou calibré pour réduire section d’aspiration, adaptateurs Gas–NPT, raccords rapides, articulations et dispositifs anti-rotation. Nombreux supports calzables à froid et conformes aux profils internes des ventouses.

Documentation

• Chaque groupe produit est accompagné de pages de catalogue et de fiches PDF fournissant tableaux de dimensions, tableaux de mélanges, codes produits et dessins techniques ; fichiers CAO disponibles sur demande.

Caractéristiques / spécifications techniques

• Mélanges standards : Para naturel (N), Anti-huile (A), Silicone (S).
• Mescoles spéciales : BENZ (60–75°Sh, -40 à +170 °C), GERANIUM (OF), NF néoprène pour surfaces rugueuses.
• Types de mousse : OF -40 à +80 °C ; NF -20 à +80 °C ; SB (EPDM extra soft) -40 à +130 °C.
• Supports : laiton nickelé, aluminium anodisé, acier galvanisé ; filetages mâle/femelle ; certains supports vulcanisés sur ventouse.
• Accessoires : adaptateurs (Gas↔métrique, NPT), goujons filetés calibrés, raccords, articulations, supports anti-rotation.
• Secteurs d’application : automobile, verre, marbre/granite, céramique, packaging, agroalimentaire, impression, métal, bois, plastiques, pharmaceutique.
