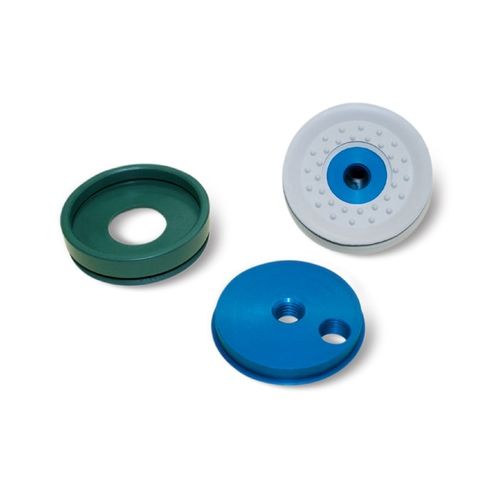

Ventouse plate 016515

rondeen caoutchoucen silicone

Présentation produit
VUOTOTECNICA® ventouses — famille produit modulaire couvrant ventouses rondes, plates, à soufflet, double soufflet, elliptiques, rectangulaires, en couronne/creuses, STAR, mousse et solutions Bernoulli (sans contact), ainsi que supports et adaptateurs pour manutention automatisée.

Principales caractéristiques

• Formes multiples adaptées aux profils de contact (rond plat, soufflet, elliptique, rectangulaire, couronne, étoile, mousse).
• Mélanges standards : para naturel (N), caoutchouc anti‑huile (A), silicone (S) ; mélanges spéciaux : BENZ, GERANIUM (OF), NF néoprène, SB (EPDM).
• Gamme de diamètres : de 4 mm jusqu’à 85 mm et séries dédiées charges lourdes.
• Options de montage : montage à froid, supports vulcanisés, mousse autoadhésive ; tiges filetées mâles/femelles, orifices centraux/latéraux pour le vide.
• Accessoires : adaptateurs, réductions, raccords, joints articulés, grains calibrés, broches anti‑rotation et filtres.

Matériaux et plages techniques

• BENZ (MAXIGRIP) : dureté ≈ 60–75 °Sh ; plage d’usage exemple −40 °C à +170 °C ; haute résistance aux huiles/abrasion.
• GERANIUM mousse (OF) : −40 °C à +80 °C ; variantes autoadhésives pour surfaces rugueuses.
• Néoprène NF : typiquement −20 °C à +80/ +100 °C selon variantes ; bonne résistance aux huiles.
• EPDM (SB) mousse extra‑souple : −40 °C à +130 °C pour systèmes spécifiques.

Applications

• Robotique et automatisation : préhension de tôles, vitrages, marbre, panneaux.
• Packaging : films plastiques, flow‑pack, sachets, enveloppes, contenants souples.
• Carrelage, céramique, surfaces structurées et matériaux rugueux (variantes mousse).
• Agroalimentaire & pharmaceutique : versions conformes FDA et soufflets dédiés aux produits délicats.
• Préhension sans contact : solutions Bernoulli pour semi‑conducteurs, films fins et cellules solaires.

Sélection et dimensionnement
Fournir pour le dimensionnement : matériau et finition de la surface, poids et CG, dimensions et dessin, rugosité, présence d’huile/contaminants, cadence, température d’emploi et coefficient de sécurité requis. Questionnaire technique, fiches PDF et fichiers CAO disponibles pour faciliter le choix.

Montage et maintenance

• Ventouses montées à froid (sans liant) pour remplacement rapide sur supports en laiton nickelé ou aluminium anodisé.
• Supports vulcanisés pour applications lourdes (acier/acier galvanisé) et secteur automobile.
• Options : vis‑goujon M8 avec trou calibré pour réduire le volume d’air aspiré, raccords filetés latéraux/centraux pour le vide.

Commande et documentation
Chaque série comporte codes produit pour déterminer taille et mélange ; fiches techniques PDF et fichiers CAO fournis par référence. Pour pièces de rechange, commander la ventouse avec le code et le mélange indiqués.

Caractéristiques techniques

• Marque : VUOTOTECNICA®
• Famille produit : ventouses — rondes plates, à soufflet, double‑soufflet, elliptiques, rectangulaires, STAR, mousse, couronne, Bernoulli
• Mélanges standards : N, A, S
• Supports : laiton nickelé, aluminium anodisé, acier galvanisé, Anticorodal
• Applications typiques : robot‑automotive, packaging, verre, marbre, céramique, alimentaire, pharmaceutique
• Ressources : fiches PDF, fichiers CAO et questionnaire technique disponibles
