Ventouse plate VR series
ovaleà souffleten EPDM

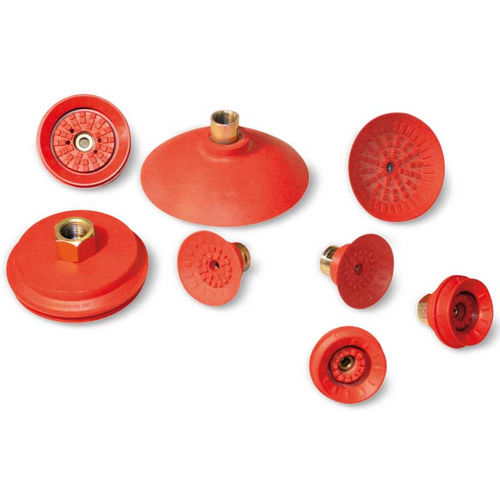

Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 2
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 3
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 4
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 5
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 6
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 7
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 8
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 9
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 10
Ventouse plate - VR series - VUOTOTECNICA - ovale / à soufflet / en EPDM - image - 11
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de VUOTOTECNICA

Caractéristiques

Géométrie
plate, ovale, à soufflet
Matériau
en EPDM, en caoutchouc, en silicone, en néoprène®
Dureté
60 shore A, Shore A, 70 shore A
Application
pour la préhension de dalles en céramique, pour vitre, pour la préhension, pour l'industrie agroalimentaire, pour l'industrie du bois, pour sac, pour tôle, pour l'industrie automobile, de levage
Autres caractéristiques
en caoutchouc, en mousse, en silicone
Diamètre

Min: 0,4 cm
(0,16 in)

Max: 8,5 cm
(3,35 in)

Température de fonctionnement

Min: -40 °C
(-40 °F)

Max: 170 °C
(338 °F)

Description

Présentation
  • Catalogue VUOTOTECNICA® regroupant une large gamme de ventouses et accessoires pour la préhension, la manutention et le bridage de matériaux divers : verre, bois, marbre, céramique, tôles, films, sachets, produits délicats et composants industriels.


Caractéristiques générales (mélanges et matériaux)
  • Mélanges standards : Para naturel (N), caoutchouc anti-huile (A), silicone (S). Mélanges spéciaux : BENZ (MAXIGRIP), GERANIUM (OF mousse), NF néoprène mousse, EPDM (SB).
  • Plages de température selon mélange : BENZ -40 à +170 °C ; GERANIUM OF -40 à +80 °C ; NF néoprène -20 à +100 °C ; EPDM SB -40 à +130 °C.


Principales familles et points clés
  • Ventouses avec supports (Ø 4–9 mm) : formes en coupe pour surfaces planes ou légèrement courbes. Exemples : 010410, 010510.
  • Ventouses avec supports (Ø 10–45 mm) : large plage de diamètres, supports laiton nickelé ou aluminium anodisé. Exemples : 011010, 011510.
  • Grandes ventouses (Ø 85 mm) : supports aluminium, option trou M8 pour réduction du volume d'aspiration. Exemples : 018510, 088510.
  • Ventouses Star (SV) : renforts internes en étoile pour objets plats et flexibles. Exemples : SV20, SV30, SV40.
  • MAXIGRIP : modèles plats, elliptiques et à soufflet en mélange BENZ pour prise sur surfaces huileuses ou mouillées (dureté 60–75°Sh, -40 à +170 °C). Exemples : VRP40A, VRS50.
  • Ventouses en mousse (GERANIUM / NF) : face autoadhésive pour surfaces très rugueuses. Exemples : 014215, 016415.
  • Vacupredator : pour sachets et contenants souples, plaque fendue et joint mousse pour limiter les pertes de vide. Ex. : VP12OF1015.
  • Ventouses Bernoulli : levage sans contact pour plaques fragiles et cellules solaires. Ex. : BEC20, BEC30.


Documentation
  • Fiches techniques PDF, tableaux de produits et fichiers CAO disponibles par famille (dimensions, codes, tableaux techniques).


Accessoires et raccords
  • Supports en laiton nickelé, aluminium anodisé ou acier galvanisé ; adaptateurs (GAS↔métrique, NPT), adaptateurs AQ pour robotique, coupleurs rapides et réductions filetées pour moduler la section d'aspiration.


Conseils d'utilisation
  • Choisir le mélange en fonction de la température d'utilisation, de l'exposition chimique (huiles, solvants), de la rugosité de surface et de la délicatesse requise.
  • Les aménagements internes (plots, labyrinthes, renforts, soufflets) réduisent le volume d'air aspiré, améliorent l'adhérence et évitent la déformation de matériaux fins ou flexibles.


Caractéristiques techniques
  • Marque : VUOTOTECNICA®
  • Exemples de mélanges : N (Para), A (anti-huile), S (Silicone), BENZ, GERANIUM (OF), NF, EPDM (SB).
  • Types de ventouses : plates, soufflet (simple/double), soufflet renforcé, SV (star), MAXIGRIP, Vacupredator, VMG, Bernoulli, autobloquantes.
  • Supports : laiton nickelé, aluminium anodisé, acier galvanisé ; filetages mâle/femelle, prises latérales/centrales, options M8/M10, goujons anti-rotation, supports à amortisseur.
  • Applications : automobile, emballage (flow pack), verre, marbre/granit, céramique, agroalimentaire/pharmaceutique, électronique et automatisme.
