Présentation
Catalogue structuré de ventouses et d’accessoires pour préhension, manutention et bridage industriels. Les familles de produits sont présentées avec leurs applications typiques, mélanges disponibles, dimensions et exemples de codes produits.

Caractéristiques générales des mélanges en caoutchouc
Récapitulatif des mélanges utilisés pour les ventouses : appellation commerciale, sigle, avantages/limitations, couleur, température d’utilisation, dureté, résistance chimique et compatibilité alimentaire.

Ventouses avec supports (petits diamètres)
Ventouses en forme de coupe pour petits objets à surface plane, légèrement convexe ou concave. Diamètres courants 4–9 mm. Mélanges standards : para naturel (N), caoutchouc anti‑huile (A) et silicone (S). Montage à froid sur support en laiton nickelé avec goupille filetée mâle. Remplacement simple en pièce de rechange.

Ventouses avec supports (10–45 mm)
Gamme large pour objets petits à moyens. Diamètres 10–45 mm. Mélanges standard N, A, S. Supports en laiton nickelé ou aluminium anodisé avec goupille filetée. Nombreux SKU disponibles pour intégration en automatisme.

Ventouses grandes (85 mm)
Ventouses grand diamètre (85 mm) en mélanges standards, support aluminium anodisé. Le support peut intégrer un perçage M8 ou un trou pour vis de réglage afin de réduire la section d’aspiration et accélérer les cycles.

Ventouses Star (série SV)
Série SV pour pièces planes et flexibles (intercalaires carton, tôles). Surface portante en étoile avec secteurs de renfort interne : lèvre souple pour l’adaptation et surface d’appui rigide pour stabilité. Disponibles avec supports aluminium anodisé mâle ou femelle.

Ventouses MAXIGRIP
Conçues pour robotique et applications automobiles. Rondes/elliptiques, plates ou à soufflet, avec support vulcanisé. Lèvre très flexible et géométrie d’appui interne favorisant évacuation huile/eau et coefficient de frottement élevé sur surfaces huilées ou mouillées. Mélange typique : BENZ (exclusif) résistant aux huiles et hautes températures.

Ventouses pour films plastiques, flow-pack et emballage
Séries pour objets fins, légers ou délicats (sachets plastique/papier). Lèvre très fine et plots internes répartissant la dépression pour éviter déformation ou aspiration du matériau fin. Mélange Para recommandé pour délicatesse d’adhésion.

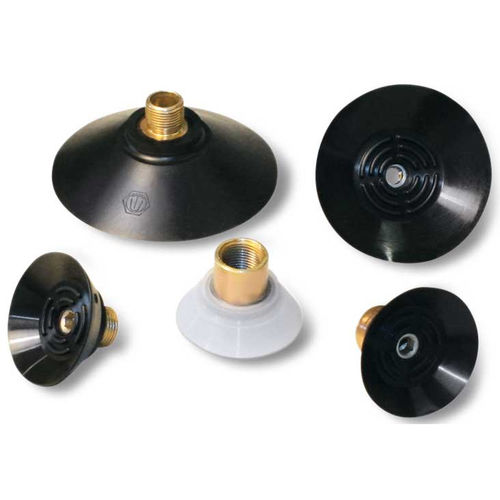

Ventouses rondes plates avec supports
Conçues pour panneaux bois/plastique, verres minces, marbre et tôles fragiles. Lèvre basse légèrement inclinée et plots intérieurs réduisant le volume d’air; montage à froid sur support aluminium anodisé, bloquées par bague.

Ventouse VMG134 pour carreaux structurés
Pour carreaux texturés sur lignes de tri automatiques. Caoutchouc mousse haute densité garantissant élasticité après de nombreux cycles. Versions en EPDM (SB), GERANIUM (OF) et Néoprène (NF). Support Anticorodal anodisé avec quatre trous de fixation et deux raccords de vide étanchés par joints NBR.

Ventouses avec support vulcanisé
Pour tôles moulées/embouties (automotive). Lèvre rectifiée assurant étanchéité immédiate. Mélange BENZ résistant aux huiles contenant du chlore. Support acier galvanisé vulcanisé sur la ventouse.

Ventouses plates rondes vulcanisées (haute capacité)
Pour levage de charges lourdes verticales/horizontales. Plan d’appui sculpté en labyrinthe dans le même composé pour préhension de verre/marbre fragile sans flexion. Certaines séries intègrent lèvre verticale interne pour surfaces très rugueuses.

Ventouses en caoutchouc mousse
Caoutchouc mousse GERANIUM (OF) pour surfaces très rugueuses, conservant élasticité; face autoadhésive pour fixation rapide. Néoprène NF recommandé pour surfaces lubrifiées.

Ventouses Vacupredator
Pour sacs, sachets et contenants souples. Corps aluminium anodisé avec plaque fendue et joint en mousse pour suivre plis et éviter fuites de vide périphériques. Calcul de levage : conçu pour vide ≥ -75 kPa avec facteur de sécurité 3.

Ventouses à soufflet, renforcées et multi‑soufflet
Conceptions à soufflet pour packaging et objets irréguliers. Le soufflet compense défauts de planéité et permet préhension sur surfaces inclinées; adaptées aux œufs, produits boulangerie et articles délicats.

Ventouses concaves, à couronne et elliptiques
Concaves pour objets cylindriques; couronne pour pièces avec trou central; elliptiques pour cartons, boîtes et profils, avec ou sans supports.

Plaques et bandes en caoutchouc mousse
Bandes/plaques OF autoadhésives pour fabrication de ventouses sur mesure; SB EPDM extra‑soft pour systèmes OCTOPUS; NF néoprène mousse pour résistance aux huiles.

Supports, adaptateurs et accessoires
Assortiment de supports (laiton nickelé, aluminium anodisé, acier galvanisé) adaptés aux ventouses, avec perçage mâle/femelle, adaptateurs gas↔NPT, réductions, grains filetés calibrés et autres accessoires.

Bernoulli et ventouses spéciales
Ventouses Bernoulli pour manipulation sans contact d’objets très délicats (plaquettes semiconducteurs, cellules solaires, films). De nombreuses formes spéciales et ventouses de bridage haute précision disponibles pour applications spécifiques.

Caractéristiques / spécifications techniques

• Mélanges standards : Para (N), Caoutchouc anti‑huile (A), Silicone (S), BENZ, GERANIUM (OF), Néoprène mousse (NF), EPDM (SB)
• BENZ : dureté 60–75°Sh ; temp. service -40°C à +170°C ; résistance aux huiles chlorées, abrasion et eau
• OF GERANIUM : -40°C à +80°C ; face autoadhésive disponible
• NF néoprène mousse : -20°C à +100°C (typ.) ; cellule fermée, résistant aux huiles
• Supports et filetages : aluminium anodisé, laiton nickelé, acier galvanisé ; pernos mâles/femelles, trous M8, prises latérales pour vide
• Fonctions conceptuelles : plots, labyrinthes, soufflets, renfort étoile, réduction du volume d’air, compensation d’alignement
• Accessoires : adaptateurs gas↔NPT, réductions, grains filetés avec trou calibré, pions anti‑rotation, documentation CAD
