Présentation
Catalogue complet de ventouses et accessoires pour la préhension, la manutention et le bridage de matériaux variés (verre, tôles, marbre, céramique, bois, carton, films plastiques, flow-pack, sachets, objets délicats, œufs, emballages, etc.). Familles de produits : ventouses en forme de coupe, plates, à soufflet, elliptiques, rectangulaires, concaves, renforcées, en mousse, Star (SV), Maxigrip, Vacupredator, VMG134 pour carreaux structurés et ventouses sans contact de type Bernoulli.

Caractéristiques générales des mélanges en caoutchouc
Tableau des caractéristiques des mélanges : dénomination commerciale, sigle international, sigle Vuototecnica, atouts et limites, couleur, température d'utilisation, dureté, résistance chimique, conformité alimentaire et exemples d'emploi.

Questionnaire ventouses
Formulaire d'aide au dimensionnement d'un manipulateur à ventouses : collecte les caractéristiques de la charge et des contraintes de manutention, et recommande l'envoi d'un plan ou d'un échantillon pour sélection précise de la ventouse.

Ventouses avec supports (diamètres 4–9 mm)

• Ventouses en forme de coupe pour petits objets aux surfaces planes, légèrement concaves ou convexes.
• Diamètres 4–9 mm, mélanges standards : Para naturel (N), caoutchouc anti-huile (A), silicone (S).
• Montage à froid sur supports en laiton nickelé avec axe fileté mâle, remplacement simple en pièce détachée.

Ventouses avec supports (10–45 mm)

• Versions montées sur supports en laiton nickelé ou aluminium anodisé ; diamètres 10–45 mm en mélanges N, A, S.
• Support avec axe fileté mâle ; remplacement facile ; mélanges spéciaux sur demande (quantités minimales).

Ventouses Star (série SV)

• Série SV conçue pour objets plats et flexibles (entrecalaires carton, tôles fines) avec renforts internes en étoile pour stabilité et adaptation.
• Lèvre souple et surface portante renforcée ; montage sur supports alu anodisé filetés mâle ou femelle.

Maxigrip

• Conçues pour la robotique et l'automobile ; formes rondes/elliptiques, plates ou à soufflet ; support vulcanisé.
• Lèvre extérieure souple et géométrie interne favorisant drainage d'huile/eau ; fort coefficient de frottement sur tôles huilées ou verre humide.
• Mescle BENZ : dureté 60–75°Sh, température -40 à +170 °C ; résistante aux taches, à l'abrasion, à l'eau et aux huiles chlorées.

Elliptiques Maxigrip et accessoires

• Ventouses elliptiques plates et à soufflet pour boîtes et profils étroits (séries VEP, VES).
• Adaptateurs et accessoires en acier galvanisé ou aluminium anodisé pour robotique ; logement hexagonal interne pour vissage facile.

Ventouses pour emballage (films plastiques, flow-pack)

• Séries pour objets fins et délicats (sachets plastiques/papiers) ; lèvre très fine et plots internes pour répartir la dépression et éviter déformation.
• Composé Para recommandé pour meilleure adhérence sur plastiques/papiers.

Ventouses plates, à plots et pour panneaux/verre/marbre

• Conçues pour éviter le glissement à la préhension ; plots internes réduisent le volume d'air et empêchent la déformation.
• Montage à froid sur supports aluminium anodisé verrouillés par écrou ; certaines versions intègrent trou M8 pour vis de réglage du volume de succion.

VMG134 pour carreaux structurés

• Solution en mousse haute densité pour carreaux texturés ; conserve l'élasticité après cycles. Mélanges : EPDM (SB) -40/+130 °C, GERANIUM (OF) -40/+80 °C, Néoprène (NF) -20/+80 °C.
• Côté autoadhésif pour fixation sur support Anticorodal anodisé ; orifices et prises de vide étanchées par joints NBR.

Ventouses vulcanisées sur support (BENZ)

• Pour tôles embouties et secteur automobile ; lèvre rectifiée assurant étanchéité immédiate ; mélange BENZ résistant aux huiles chlorées.
• Support en acier galvanisé vulcanisé sur la ventouse ; autres mélanges disponibles sur demande.

Ventouses et plaques en caoutchouc mousse (GERANIUM / OF, NF néoprène)

• GERANIUM (OF) : bonne adaptation aux surfaces très rugueuses, élasticité durable, température -40/+80 °C, côté autoadhésif pour support.
• NF néoprène : structure cellulaire fermée, meilleure résistance en compression et aux surfaces lubrifiées, température -20/+100 °C ; non recommandé pour alimentaire.

Vacupredator

• Conçues pour sacs, paquets et contenants souples ; corps en aluminium anodisé avec plaque asolée et joint mousse empêchant fuites périphériques sur contenants pliés.
• Force de levage calculée pour vide minimum -75 kPa avec coefficient de sécurité 3.

Soufflets, soufflets renforcés, double soufflet et ventouses pour œufs

• Ventouses à soufflet : grande flexibilité, compensation des irrégularités ; adaptées pour produits boulangers, emballage, œufs et objets délicats ; disponibles en mélanges alimentaires.
• Versions renforcées et doubles pour séparation rapide et charges lourdes ; ventouses pour œufs : lèvre fine et forme adaptée pour préhension sans marquer.

Ventouses plates et vulcanisées pour charges lourdes

• Pour levage de charges importantes ; faces gravées en labyrinthe pour préhension de feuilles fines sans fléchissement.
• Versions avec lèvre verticale interne pour surfaces très rugueuses ; supports avec trou fileté central et prise de vide latérale ; certaines incorporent goupilles/ressorts pour guidage et amortissement.

Ventouses circulaires, rectangulaires et elliptiques

• Circulaires à rebord pour pièces percées (CD, disques) ; lèvre très fine pour surfaces rugueuses.
• Rectangulaires plates et anti-dérapantes pour panneaux bois, marbre, céramique ; supports avec revêtement antidérapant et filtres optionnels.
• Elliptiques pour surfaces longues et étroites ; porte-ventouse anti-rotation disponibles sur demande.

Ventouses spéciales et supports

• Formes spéciales pour applications spécifiques : étiquettes, chocolats, carreaux, petites pièces plastiques/métalliques, etc.

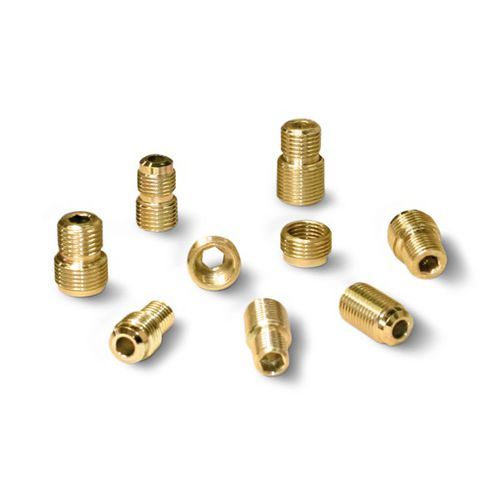

• Large gamme d'accessoires : laiton nickelé, aluminium anodisé, acier galvanisé ; adaptateurs filetés, manchons, options anti-rotation et solutions de fixation sur mesure.

Ventouses Bernoulli

• Préhension sans contact basée sur le principe de Bernoulli pour pièces très fragiles (plaques semi-conductrices, cellules solaires, films ultrafins).
• Construction en aluminium anodisé, disque de butée en inox, entretoises silicones antistatiques ; alimentation pneumatique axiale/radiale et possibilités de montage automatisé.

Documentation et CAO
Fiches techniques PDF et fichiers CAO (TraceParts) disponibles par famille de produits, avec tableaux de références, dimensions et dessins.

Caractéristiques / spécifications techniques

• Mélanges standards : Para naturel (N), Caoutchouc anti-huile (A), Silicone (S).
• Mélanges spéciaux : BENZ (dureté 60–75°Sh ; -40 à +170 °C), GERANIUM (OF) -40/+80 °C, NF néoprène -20/+100 °C, EPDM (SB) -40/+130 °C.
• Supports : laiton nickelé, aluminium anodisé, Anticorodal anodisé, acier galvanisé ; montage à froid ou vulcanisé.
• Fixations : filetage mâle/femelle, trou fileté central (ex. M8), prises de vide latérales, goupilles anti-rotation, manchons et adaptateurs GAS/NPT.
• Fonctions spéciales : plots internes, faces en labyrinthe, joints mousse, vannes anti-retour intégrées, calculs de force basés sur niveau de vide et coefficients de sécurité.
