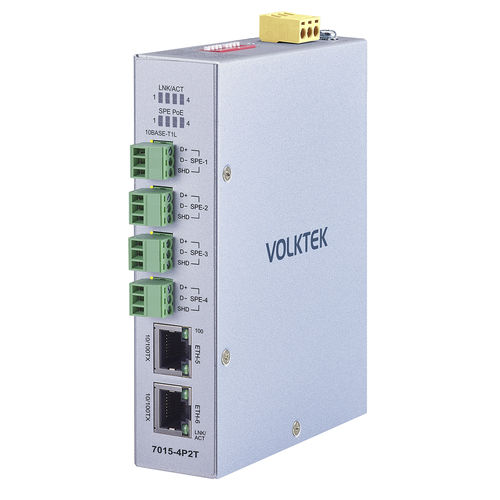

Commutateur Ethernet non administrable 7015-4P2T-T1L

6 portsEtherNet/IPIP40

Points clés

• Ports et contrôle flexibles : Équipé de 4 x 10BASE-T1L SPoE et 2 x ports 10/100 RJ45, avec interrupteurs DIP pour configurer facilement les modes Auto et Master/Slave
• Portée étendue SPE : Conforme IEEE 802.3cg, offrant une connectivité 10 Mbps sur des câblages fieldbus existants jusqu'à 1000 m pour réduire les coûts de câblage
• Intégration fluide : Interopère avec les réseaux industriels existants en utilisant des câbles CAT5/6 standard pour une convergence des données sans rupture
• Conception compacte et lisible : Boîtier métal IP40 peu encombrant avec forte conductivité thermique et indicateurs LED clairs
• Température de fonctionnement : -40°C ~ 70°C (-40°F ~ 158°F)

Présentation
La norme IEEE 802.3cg Single Pair Ethernet (SPE) définit l'exploitation Ethernet sur une seule paire torsadée pour les réseaux de contrôle industriels. Elle permet des communications Ethernet à 10 Mbps sur des câbles fieldbus existants jusqu'à 1000 m, nettement plus que le 100BASE-TX standard. Notre switch SPE non géré étend cette capacité en intégrant la technologie Single-pair Power over Ethernet (SPoE), prenant en charge les classes d'alimentation 10-12 avec livraison 24 V ou les classes 13-14 avec livraison 55 V aux dispositifs alimentés. Cette combinaison fournit à la fois connectivité de données et livraison d'énergie significative sur la même infrastructure mono-paire. En utilisant l'infrastructure fieldbus existante pour Ethernet et l'alimentation, le switch SPE avec SPoE simplifie le câblage et réduit les coûts, étendant l'Ethernet industriel aux capteurs, actionneurs et applications d'automatisation nécessitant à la fois connectivité basse vitesse et alimentation sans câblage supplémentaire. Il interopère avec les réseaux Ethernet existants via des câbles CAT5/6 standard.

Fonctions / Domaines d'application clés

• Automatisation industrielle : Prend en charge les réseaux de capteurs (température, humidité, pression, débit), actionneurs, débitmètres, transmetteurs de pression, petits moteurs et modules E/S distants
• Automatisation du bâtiment : Alimentation et connexion de pilotes LED, contrôleurs de gradation, détecteurs de présence, contacts de porte, lecteurs de badges, serrures électroniques, panneaux de contrôle d'accès, caméras IP et PTZ
• Infrastructures routières : Permet les feux de circulation, capteurs routiers, surveillance environnementale, contrôleurs de trafic, petits afficheurs d'information et signalisation numérique
• IoT et Edge : Prise en charge des moniteurs environnementaux, trackers d'actifs, passerelles edge, nœuds de traitement local, contrôleurs HVAC et capteurs de sécurité
• Réseaux de contrôle industriels : Intégration avec des protocoles industriels standardisés (par ex. PROFINET, EtherNet/IP) au niveau terrain pour transmission simultanée de données et d'alimentation

Informations de commande
Référence : 7015-4P2T-T1L
Description : Switch industriel SPoE non géré 4 x 10BASE-T1L & 2 x 10/100 RJ45

Caractéristiques / Données techniques

• Normes : IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3cg (compatible 10BASE-T1L), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control)
• Ports : 2 x 10/100 RJ45 ; 4 x 10BASE-T1L SPoE
• Interrupteurs DIP : 1 x Fonction SPoE ; 1 x Sélection de classe SPoE ; 4 x Mode Auto/Manuel ; 4 x Rôle Master/Slave
• Panneau LED : PWR, 100, LNK/ACT, SPoE
• Tension d'entrée : 20-30 VDC (Classe10-12) ou 50-58 VDC (Classe13-14)
• Consommation : 4 W (système uniquement)
• Budget SPoE : 132 W total
• Puissance maxi par port : 24 V : 57 W ; 55 V : 33 W
• Boîtier : Métal (protection IP40)
• Température de fonctionnement : -40°C ~ 70°C (-40°F ~ 158°F)
• Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F)
• Humidité de fonctionnement : 5 ~ 95% HR (sans condensation)
• Humidité de stockage : 5 ~ 95% HR (sans condensation)
• Poids : 525 g (1.16 lb)
• Dimensions (LxHxP) : 31 x 136 x 105 mm (1.22 x 5.36 x 4.13 in)
