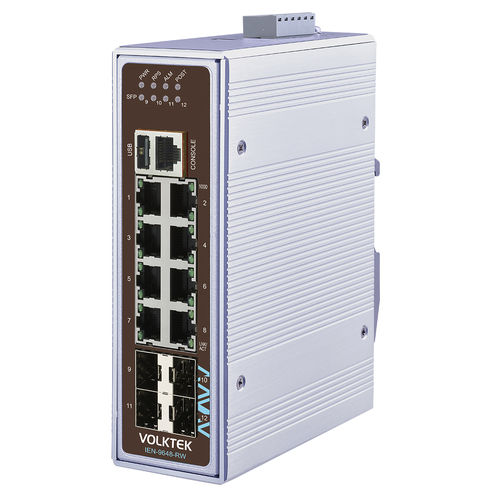

Commutateur Ethernet administrable IEN-9648-RW

12 portsGigabit EthernetProfiNet

Points forts du produit 8 ports RJ45 10/100/1000 et 4 ports de liaison montante GbE SFP pour la connexion longue distance à des dispositifs de contrôle et la connexion en guirlande 1 port console pour l'interface de ligne de commande et le port USB prend en charge la mise à niveau du micrologiciel, conserve les paramètres de configuration en toute sécurité et télécharge les fichiers journaux Il donne la priorité à la transmission pour les applications industrielles utilisant des paquets EIP (EtherNet/IP), PROFINET et GOOSE Large plage de puissance d'entrée (12 à 48 VCC) adaptée à différents environnements Approbation des chemins de fer EN 50155, EN 50121-4, EN 61373 Certifications, normes de communication pour des opérations ferroviaires sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et IP30 Boîtier en aluminium Présentation L'IEN-9648-RW est un commutateur industriel géré haute performance à 8 ports 10/100/1000 RJ45 en liaison descendante et à 4 ports GbE SFP en liaison montante, conçu pour répondre aux exigences thermiques et aux conditions environnementales des applications ferroviaires. Les ports de liaison descendante se connectent aux dispositifs industriels et aux contrôleurs. Les ports fibre permettent une transmission Gigabit Ethernet sans bruit pour une récupération rapide, fiable et à longue distance vers d'autres commutateurs ou le centre de contrôle. Le port de console de type RJ45 permet le dépannage du réseau sortant en cas de problème. Le port USB, conçu pour enregistrer les fichiers de configuration, les fichiers journaux du système et mettre à jour le micrologiciel, réduit les temps d'arrêt du réseau et les coûts d'exploitation. Le commutateur offre diverses fonctions intégrées d'optimisation du trafic et de performance du réseau pour donner la priorité aux applications industrielles, empêcher la perte de données pendant la communication et assurer une transmission stable. Le commutateur comprend une carte topologique compatible avec des dispositifs tiers pour surveiller le réseau. Cet appareil est conforme aux normes de cybersécurité afin de protéger le réseau contre les vulnérabilités et de protéger vos actifs. Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil des outils et des dangers. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C à 75°C, il convient à des endroits tels que les tunnels. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. VLAN basé sur le port et IEEE 802.1Q : GARP (Generic Attribute Registration Protocol) et GVRP (Generic VLAN Registration Protocol) pour la segmentation des grands réseaux en parties plus petites et en domaines de diffusion séparés. Sauvegarde automatique du micrologiciel : Sauvegarde automatique du micrologiciel dans la mémoire secondaire et activation à partir de celle-ci en cas de perte de la mémoire primaire. Système d'alimentation redondant : Pour garantir une alimentation continue, le commutateur est conçu pour être connecté simultanément à deux sources d'alimentation et à une alarme par l'intermédiaire d'un bornier industriel standard. Si l'une des sources d'alimentation cesse de fonctionner, le commutateur commence à s'alimenter sur l'autre source d'alimentation et l'alarme se déclenche pour avertir les techniciens de l'événement. Surveillance et gestion efficaces du réseau : Protocoles SNMP (Simple Network Management Protocol) et RMON (Remote Monitoring) pour une gestion et une surveillance efficaces du trafic. Priorité au trafic efficace : Mécanismes efficaces de qualité de service (QoS) pour l'attribution de priorités, la transmission de trafics dédiés à des applications spécifiques et l'allocation d'une bande passante appropriée aux communications critiques. Anneau redondant pour un rétablissement rapide du réseau : L'anneau Xpress permet de détecter et de rétablir une défaillance de liaison en quelques millisecondes. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3ad (Agrégation de liens), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (classe de service), IEEE 802.1Q (marquage VLAN), IEEE 802.1X (authentification de port), IEEE 1588v2 (PTP) Interface : 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port DIP Switch : Réglage de l'alarme de chute de tension d'alimentation primaire/redondante Panneau LED : PWR, RPS, ALM, POST, 1000, LNK/ACT Alimentation : Tension d'entrée : Entrées primaires : 12V~48VDC, Entrées redondantes : 12V~48VDC ; Connexion : Bornier ; Consommation électrique : Système : 18W ; Relais d'alarme : Une sortie relais, 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% RH (sans condensation) ; Humidité de stockage : 5 à 95% RH (sans condensation) ; Poids : 955 g (2.1 lb) ; Dimensions (LxHxP) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande ModèleDescriptionIEN-9648-RWCommutateur industriel géré 8 x 10/100/1000 RJ45 & 4 x GbE SFP, homologué pour les chemins de fer *Les spécifications peuvent être modifiées sans préavis. Caractéristiques techniques / Spécifications Modèle : IEN-9648-RW 8 x 10/100/1000 RJ45 ports 4 x GbE SFP uplink ports 1 x Console Port (RJ45) 1 x USB Port Montage sur rail DIN Boîtier en aluminium IP30 Température de fonctionnement : -40°C~75°C (-40°F~167°F) Température de stockage : -40°C~85°C (-40°F~185°F) Entrée d'alimentation : 12V~48VDC (primaire et redondant) Consommation électrique : 18W Poids : 955 g (2.1 lb) Dimensions : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Certifications : EN 50155, EN 50121-4, EN 61373
