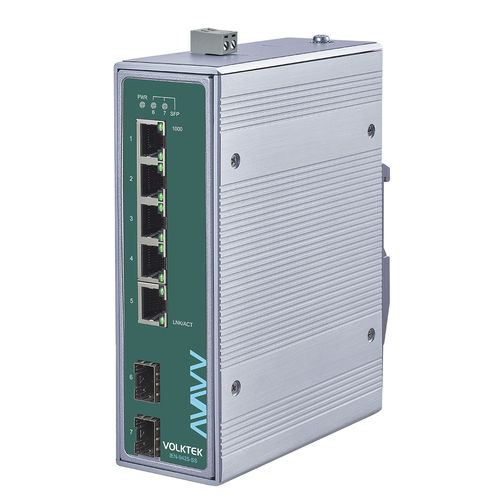

Commutateur Ethernet non administrable IEN-9425-SS

7 portsGigabit EthernetProfiNet

Points forts du produit 5 ports RJ45 10/100/1000 et 2 ports de liaison montante GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade Optimise les performances du réseau avec Flow Control et QoS pour une bande passante suffisante Donne la priorité à la transmission pour les applications industrielles utilisant des paquets EIP (EtherNet/IP), PROFINET, iEEE 1613 et IEC 61850-3 Certifications norme de communication pour des opérations de sous-station sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP30 Présentation L'IEN-9425-SS est un commutateur industriel non géré à 5 ports RJ45 10/100/1000 en liaison descendante et à 2 ports GbE SFP en liaison descendante, conçu pour répondre aux exigences environnementales et aux conditions des applications de sous-station. Les ports de liaison descendante se connectent aux dispositifs industriels et aux contrôleurs. Les ports fibre permettent une transmission Gigabit Ethernet sans bruit pour une récupération rapide, fiable et à longue distance vers d'autres commutateurs ou le centre de contrôle.Pour maintenir une transmission stable des données, l'appareil utilise la limitation de débit et la QoS (qualité de service) et donne la priorité aux applications industrielles utilisant des protocoles tels que EIP, PROFINET et GOOSE.Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil contre les outils et les dangers. Certifié pour une utilisation dans les applications de postes électriques, l'appareil met en œuvre une communication standard et sûre et résiste aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C~75°C (-40°F~167°F). Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur d'alimentation CA/CC montable sur rail DIN IRA-120/IRA-160, avec alarme de panne d'alimentation. Prise en charge avancée de la qualité de service : QoS (Quality of Service) pour une transmission efficace des données vers les applications critiques et Storm Control pour limiter le trafic à un taux prédéfini. Technologie Ethernet verte respectueuse de l'environnement : IEEE 802.3az Energy Efficient Ethernet (EEE) conforme à la technologie Green Ethernet capable d'ajuster automatiquement la consommation d'énergie. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.1p (Classe de service) Interface : 5 x 10/100/1000BASE-T (RJ45), 2 x GbE SFP Slots, DIP Switch (réglage de l'alarme de chute de tension PWR & RPS), LED Panel (PWR, SFP, 1000, LNK/ACT) Alimentation : Tension d'entrée : 20V~60VDC ; Connexion : Bornier, Mini-DIN ; Consommation électrique : Système : 13W ; Relais d'alarme : Une sortie relais avec une capacité de charge de 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Kit de montage : Rail DIN, montage en rack ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% HR (sans condensation) ; Humidité de stockage : 5 à 95% HR (sans condensation) ; Poids : 869 g (1.9 lb) ; Dimension (WxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande ModèleDescriptionIEN-9425-SSUnmanaged 5 x 10/100/1000 RJ45 & 2 x GbE SFP Industrial Switch, Substation Approval Caractéristiques techniques 5 x 10/100/1000 ports RJ45 2 x GbE SFP uplink ports Flow Control and QoS support IEEE 1613 and IEC 61850-3 certified Température de fonctionnement : -40°C~75°C IP30 Boîtier en aluminium Tension d'entrée : 20V~60VDC Consommation électrique : 13W Poids : 869 g Dimensions : 50 x 161,5 x 119,9 mm
