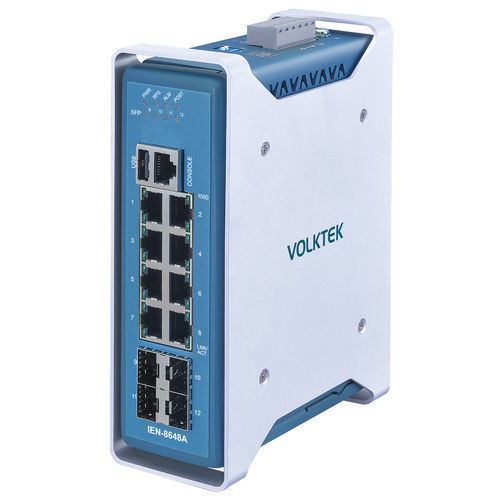

Commutateur Ethernet administrable IEN-8648A

12 portssur rail DINDIP

Points forts du produit 8 ports RJ45 10/100/1000 et 4 ports de liaison montante GbE SFP pour le contrôle à distance des appareils et la connexion en guirlande 1 port console pour l'interface de ligne de commande et le port USB prend en charge la mise à niveau du micrologiciel, conserve les paramètres de configuration en toute sécurité et télécharge les fichiers journaux Carte topologique pour la surveillance du réseau Optimise les performances du réseau avec Storm and Flow Control et QoS optimise les performances du réseau avec Storm and Flow Control et QoS Température de fonctionnement -40˚C~75˚C (-40°F~167°F) et IP40 Boîtier en aluminium Présentation INS-8648A est un commutateur industriel géré haute performance à 8 ports 10/100/1000 RJ45 en liaison descendante et à 4 ports GbE SFP en liaison montante, conçu pour la communication entre les contrôleurs et les appareils dans les environnements d'automatisation. Il est utilisé avec des robots multi-axes et leurs périphériques tels que les automates, les IHM et les dispositifs existants. Il offre l'auto-négociation sur tous ses ports et Modbus TCP pour agréger facilement les appareils dans les applications Ethernet industrielles. Le commutateur offre diverses fonctions intégrées d'optimisation du trafic et de performance du réseau pour donner la priorité aux paquets de données importants, empêcher la perte de données pendant la communication et stabiliser la transmission. Il dispose d'une carte topologique pour visualiser le réseau et est conforme aux normes de cybersécurité pour protéger le réseau contre les vulnérabilités. Le port de console de type RJ45 permet de dépanner le réseau en cas de problème. Le port USB permet de mettre à jour le micrologiciel, de conserver les paramètres de configuration en toute sécurité et de télécharger des fichiers journaux pour gérer l'état du réseau hors ligne. Le commutateur optimise le trafic avec Storm, Flow Control et QoS - il donne la priorité aux paquets de données industrielles, empêche la perte de données pendant la communication et offre une transmission stable. Il dispose d'une carte topologique pour visualiser le réseau et est conforme aux normes de cybersécurité pour protéger le réseau contre les vulnérabilités. Ce commutateur est construit avec des composants de qualité industrielle et enfermé dans un boîtier en aluminium IP40 à haute conductivité thermique, qui protège l'appareil des outils et des dangers. Conçu pour résister aux vibrations, aux chocs, à la chute libre, aux interférences et à des températures allant de -40˚C~75˚C (-40°F~167°F), il convient aux applications industrielles extrêmes. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. VLAN basé sur le port et IEEE 802.1Q : GARP (Generic Attribute Registration Protocol) et GVRP (Generic VLAN Registration Protocol) pour la segmentation des grands réseaux en parties plus petites et en domaines de diffusion séparés. Sauvegarde automatique du micrologiciel : Sauvegarde automatique du micrologiciel dans la mémoire secondaire et activation à partir de celle-ci en cas de perte de la mémoire primaire. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur d'alimentation CA/CC montable sur rail DIN IRA-120/IRA-160, avec alarme de panne de courant. Surveillance et gestion efficaces du réseau : Protocoles SNMP (Simple Network Management Protocol) et RMON (Remote Monitoring) pour une gestion et une surveillance efficaces du trafic. Hiérarchisation efficace du trafic : Mécanismes efficaces de qualité de service pour l'attribution de priorités, la transmission de trafics dédiés à des applications spécifiques et l'allocation d'une bande passante appropriée aux communications critiques. Anneau redondant pour un rétablissement rapide : Xpress Ring pour une détection et une récupération rapides de la défaillance d'un lien en quelques millisecondes et ERPS (Ethernet Ring protection Switching), Dual Homing, LACP (Link Aggregation Control Protocol) et RSTP (Rapid Spanning Tree Protocol) pour un fonctionnement continu et cohérent. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3ad (Agrégation de liens), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.3az (Energy Efficient Ethernet), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Port Authentication), IEEE 1588v2 (PTP) Interface : 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port, DIP Switch for Primary/Redundant Power Voltage Drop Alarm setting, LED Panel : PWR, RPS, ALM, POST, SFP, 1000, LNK/ACT Alimentation : Tension d'entrée : Entrées primaires : 12~60VDC, Entrées redondantes : 12~60VDC ; Connexion : Bornier ; Consommation électrique : Système : 18W ; Relais d'alarme : Une sortie relais, 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP40) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% HR (sans condensation) ; Humidité de stockage : 5 à 95% HR (sans condensation) ; Poids : 1,005 g (2.21 lb) ; Dimension (LxHxD) : 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4.98 in) Ordering Information ModelDescriptionIEN-8648AManaged 8 x 10/100/1000 RJ45 & 4 x GbE SFP Industrial Switch Certifications and Features Icons USB -40°C-75°C DIN Rail ESD Protection IP Code 40 Redundant Power Surge Protection Modbus Topology Map ROHS CE FC Technical Specifications / Features 8 x 10/100/1000 RJ45 ports 4 x GbE SFP uplink ports 1 x Console Port (RJ45) 1 x USB Port DIN-Rail Montage IP40 Boîtier en aluminium Température de fonctionnement : -40°C~75°C (-40°F~167°F) Prise en charge de l'alimentation redondante Sortie de relais d'alarme Entrée d'alimentation : 12~60VDC Consommation électrique du système : 18W Poids : 1 005 g (2.21 lb) Dimensions : 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4,98 in) Conformité : ROHS, CE, FC
