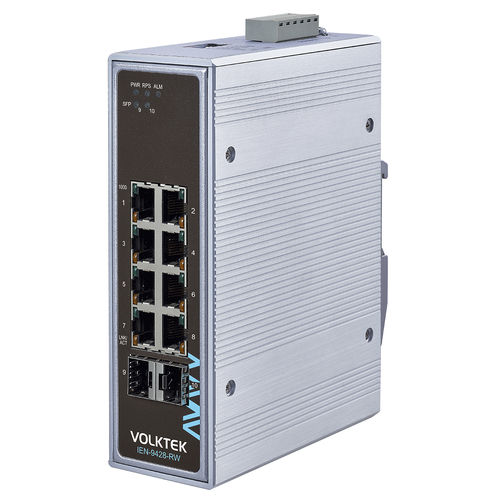

Commutateur Ethernet non administrable IEN-9428-RW

10 portsGigabit EthernetProfiNet

Points forts du produit 8 ports RJ45 10/100/1000 et 2 ports de liaison montante FX/GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade Optimise les performances du réseau avec Flow Control et QoS pour une bande passante suffisante Donne la priorité à la transmission pour les applications industrielles utilisant des paquets EIP (EtherNet/IP), PROFINET et GOOSE Donne la priorité de transmission aux appareils et périphériques connectés aux ports #1 et #2 Approbation des chemins de fer EN 50155, EN 50121-4, EN 61373 Certifications, normes de communication pour des opérations ferroviaires sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et IP30 Boîtier en aluminium Présentation L'IEN-9428-RW est un commutateur industriel non géré à 8 ports 10/100/1000 RJ45 en liaison descendante et à 2 ports FX/GbE SFP en liaison montante, conçu pour répondre aux exigences thermiques et aux conditions environnementales des applications ferroviaires. Les ports de liaison descendante se connectent aux dispositifs industriels et aux contrôleurs. Pour assurer une transmission stable de la vidéo et des données, l'appareil utilise la limitation du débit et la QoS (qualité de service) et donne la priorité aux applications industrielles utilisant des protocoles tels que EIP, PROFINET et GOOSE. L'appareil permet aux utilisateurs de modifier la priorité des données et les paramètres de vitesse en appuyant sur le commutateur DIP. Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil des outils et des dangers. Pour garantir la fiabilité, l'alimentation redondante et le contact du relais d'alarme sur le bornier assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C à 75°C, il convient à des endroits tels que les tunnels. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. Système d'alimentation redondant : Pour garantir une alimentation continue, l'interrupteur est conçu pour être connecté simultanément à deux sources d'alimentation et à une alarme par l'intermédiaire d'un bornier industriel standard. Si l'une des sources d'alimentation cesse de fonctionner, le commutateur commence à s'alimenter sur l'autre source d'alimentation et l'alarme se déclenche pour avertir les techniciens de l'événement. Technologie Ethernet verte et respectueuse de l'environnement : IEEE 802.3az Energy Efficient Ethernet (EEE) conforme à la technologie Green Ethernet capable d'ajuster automatiquement la consommation d'énergie. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.1p (Classe de service) Interface : 8 x 10/100/1000BASE-T (RJ45), 2 x 100FX/GbE SFP Slots ; DIP Switch : Réglage de l'alarme de chute de tension (PWR & RPS), réglage du contrôle de la tempête de diffusion (STORM), réglage de la QoS basée sur le port (QoS sur P1 & P2), réglage de la vitesse du port fibre (100FX sur P9 & P10) ; Panneau LED : PWR, RPS, ALM, SFP, 1000, LNK/ACT Alimentation : Tension d'entrée : 12V~60VDC ; Consommation électrique : Système : 13W ; Connexion : Bornier ; Relais d'alarme : Une sortie relais avec une capacité de charge de 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Kit de montage : Rail DIN, montage en rack ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% HR (sans condensation) ; Humidité de stockage : 5 à 95% HR (sans condensation) ; Poids : 930 g (2.0 lb) ; Dimension (WxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande ModèleDescriptionIEN-9428-RW Commutateur industriel non géré 8 x 10/100/1000 RJ45 & 2 x FX/GbE SFP, homologué pour les chemins de fer Caractéristiques techniques Résumé Modèle : IEN-9428-RW Type : Commutateur Ethernet industriel non administré Ports : 8 x 10/100/1000 RJ45, 2 x FX/GbE SFP Certifications : EN 50155, EN 50121-4, EN 61373 Température de fonctionnement : -40°C~75°C Boîtier : IP30 aluminium Alimentation : 12V~60VDC Consommation électrique : 13W Montage : Rail DIN, montage en rack Poids : 930 g Dimensions : 50 x 161,5 x 119,9 mm
